公布日：2023.10.31
申请日：2023.09.20
分类号：C02F11/00(2006.01)I;B01F27/90(2022.01)I
摘要
本发明涉及污泥处理相关技术领域，具体是一种含有危害物质的污泥处理装置，包括圆筒及固定于所述圆筒上的安装架，还包括用于盛装污泥的滤筒，所述滤筒活动设于安装架上，且与安装在安装架上的动力机构连接，所述动力机构连接有安装于所述安装架一侧的升降驱动机构，所述升降驱动机构用于驱使所述滤筒进入所述圆筒内或从所述圆筒内抽离，当所述滤筒位于所述圆筒中时，所述滤筒通过定位结构与所述圆筒配合，以使所述动力机构工作能够驱使设于所述滤筒内的翻搅机构运动，促使所述翻搅机构对所述滤筒内的污泥执行翻搅动作，通过各个机构及部件之间的相互配合，则大大提升了净化剂与污泥混合的均匀性，确保下层污泥也能够得到有效的处理。
权利要求书

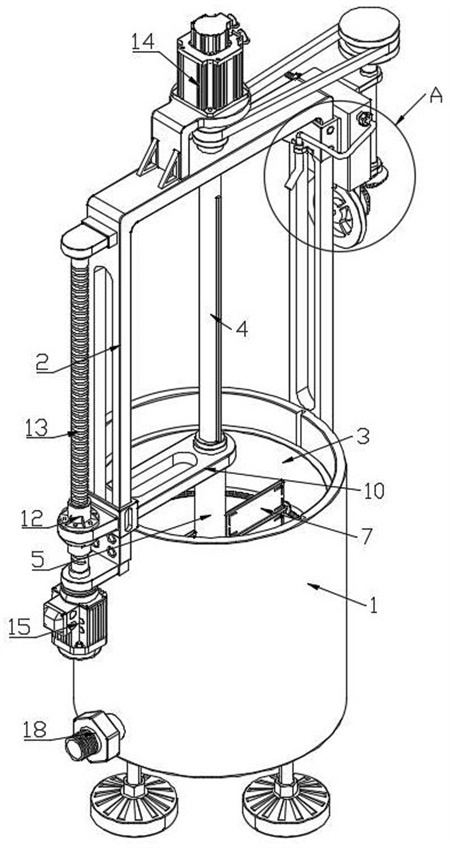

1.一种含有危害物质的污泥处理装置，包括圆筒（1）及固定于所述圆筒（1）上的安装架（2），其特征在于，还包括：滤筒（3），用于盛装待处理的污泥，所述滤筒（3）活动设于所述安装架（2）上，且与安装在所述安装架（2）上的动力机构连接，所述动力机构连接有安装于所述安装架（2）一侧的升降驱动机构，所述升降驱动机构用于驱使所述滤筒（3）进入所述圆筒（1）内或从所述圆筒（1）内抽离，当所述滤筒（3）位于所述圆筒（1）中时，所述滤筒（3）通过定位结构与所述圆筒（1）配合，以使所述动力机构工作能够驱使设于所述滤筒（3）内的翻搅机构运动，促使所述翻搅机构对所述滤筒（3）内的污泥执行翻搅动作；试剂添加机构，设于所述安装架（2）的一侧，且与所述动力机构连接，当所述翻搅机构在执行翻搅动作时，所述试剂添加机构触发，并向所述滤筒（3）内加入净化试剂；所述动力机构包括安装在所述安装架（2）上的第一驱动电机（14）、转动安装在所述安装架（2）上且连接所述第一驱动电机（14）输出轴的驱动轴（4）以及通过适配结构与所述驱动轴（4）滑动套合的升降管（5）；其中，所述升降管（5）与所述升降驱动机构连接，且所述升降管（5）远离所述第一驱动电机（14）的一端同所述滤筒（3）转动连接；所述试剂添加机构包括固定安装在所述安装架（2）侧部的箱体（19）以及密封滑动设于所述箱体（19）中的活塞板（20），且所述活塞板（20）通过往复推拉组件与所述驱动轴（4）连接；其中，所述箱体（19）的两侧分别安装有第一单向阀（21）与第二单向阀（22），所述第一单向阀（21）连接净化试剂的储存罐，所述第二单向阀（22）连接有安装于所述安装架（2）上的出料管（23）；所述往复推拉组件包括转动安装在所述箱体（19）上的圆盘（24）以及连接所述圆盘（24）与所述活塞板（20）的推拉杆（25），所述推拉杆（25）的一端与所述活塞板（20）转动连接，另一端与所述圆盘（24）的偏心处转动连接；其中，所述箱体（19）上还转动安装与传动轴（28），所述传动轴（28）的一端通过传动带（27）连接所述驱动轴（4），另一端通过锥齿轮组（26）与所述圆盘（24）的转动轴连接。
2.根据权利要求1所述的一种含有危害物质的污泥处理装置，其特征在于，所述适配结构包括形成于所述驱动轴（4）外壁上的两个条形凸起部（16）以及开设于所述升降管（5）内壁上的两个条形凹槽（17），所述条形凹槽（17）与所述条形凸起部（16）适配，且二者与所述圆筒（1）以及所述滤筒（3）的中心轴线平行。
3.根据权利要求1所述的一种含有危害物质的污泥处理装置，其特征在于，所述定位结构包括沿圆周等距固定在所述滤筒（3）外壁上的多个柱体（29）以及沿圆周等距开设于所述圆筒（1）的内壁上且与所述柱体（29）适配的多个滑槽（30）。
4.根据权利要求3所述的一种含有危害物质的污泥处理装置，其特征在于，所述翻搅机构包括转动安装在所述升降管（5）外壁上的两根转轴（6）以及固定于所述转轴（6）上的翻搅板（7），所述转轴（6）与所述升降管（5）二者的中心轴线相垂直；其中，所述转轴（6）远离所述升降管（5）的一端固定安装有锥齿轮（9），所述锥齿轮（9）与固定安装在所述滤筒（3）内壁上的锥齿环（8）啮合。
5.根据权利要求1所述的一种含有危害物质的污泥处理装置，其特征在于，所述升降驱动机构包括转动安装在所述安装架（2）侧部的螺纹杆（13）、安装于所述圆筒（1）外壁上且输出端与所述螺纹杆（13）连接的第二驱动电机（15）以及套设在所述螺纹杆（13）上且与所述螺纹杆（13）螺纹连接的螺纹套筒（12）；其中，所述螺纹套筒（12）与滑动设于所述安装架（2）上的导向块（11）固定，且所述导向块（11）远离所述螺纹套筒（12）的一侧固定安装有横板（10），所述横板（10）与所述升降管（5）转动连接。
发明内容
本发明的目的在于提供一种含有危害物质的污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种含有危害物质的污泥处理装置，包括圆筒及固定于所述圆筒上的安装架，还包括：
滤筒，用于盛装待处理的污泥，所述滤筒活动设于所述安装架上，且与安装在所述安装架上的动力机构连接，所述动力机构连接有安装于所述安装架一侧的升降驱动机构，所述升降驱动机构用于驱使所述滤筒进入所述圆筒内或从所述圆筒内抽离，当所述滤筒位于所述圆筒中时，所述滤筒通过定位结构与所述圆筒配合，以使所述动力机构工作能够驱使设于所述滤筒内的翻搅机构运动，促使所述翻搅机构对所述滤筒内的污泥执行翻搅动作；
试剂添加机构，设于所述安装架的一侧，且与所述动力机构连接，当所述翻搅机构在执行翻搅动作时，所述试剂添加机构触发，并向所述滤筒内加入净化试剂。
作为本发明进一步的方案：所述动力机构包括安装在所述安装架上的第一驱动电机、转动安装在所述安装架上且连接所述第一驱动电机输出轴的驱动轴以及通过适配结构与所述驱动轴滑动套合的升降管；
其中，所述升降管与所述升降驱动机构连接，且所述升降管远离所述第一驱动电机的一端同所述滤筒转动连接。
作为本发明再进一步的方案：所述适配结构包括形成于所述驱动轴外壁上的两个条形凸起部以及开设于所述升降管内壁上的两个条形凹槽，所述条形凹槽与所述条形凸起部适配，且二者与所述圆筒以及所述滤筒的中心轴线平行。
作为本发明再进一步的方案：所述定位结构包括沿圆周等距固定在所述滤筒外壁上的多个柱体以及沿圆周等距开设于所述圆筒的内壁上且与所述柱体适配的多个滑槽。
作为本发明再进一步的方案：所述翻搅机构包括转动安装在所述升降管外壁上的两根转轴以及固定于所述转轴上的翻搅板，所述转轴与所述升降管二者的中心轴线相垂直；
其中，所述转轴远离所述升降管的一端固定安装有锥齿轮，所述锥齿轮与固定安装在所述滤筒内壁上的锥齿环啮合。
作为本发明再进一步的方案：所述升降驱动机构包括转动安装在所述安装架侧部的螺纹杆、安装于所述圆筒外壁上且输出端与所述螺纹杆连接的第二驱动电机以及套设在所述螺纹杆上且与所述螺纹杆螺纹连接的螺纹套筒；
其中，所述螺纹套筒与滑动设于所述安装架上的导向块固定，且所述导向块远离所述螺纹套筒的一侧固定安装有横板，所述横板与所述升降管转动连接。
作为本发明再进一步的方案：所述试剂添加机构包括固定安装在所述安装架侧部的箱体以及密封滑动设于所述箱体中的活塞板，且所述活塞板通过往复推拉组件与所述驱动轴连接；
其中，所述箱体的两侧分别安装有第一单向阀与第二单向阀，所述第一单向阀连接净化试剂的储存罐，所述第二单向阀连接有安装于所述安装架上的出料管。
作为本发明再进一步的方案：所述往复推拉组件包括转动安装在所述箱体上的圆盘以及连接所述圆盘与所述活塞板的推拉杆，所述推拉杆的一端与所述活塞板转动连接，另一端与所述圆盘的偏心处转动连接；
其中，所述箱体上还转动安装与传动轴，所述传动轴的一端通过传动带连接所述驱动轴，另一端通过锥齿轮组与所述圆盘的转动轴连接。
与现有技术相比，本发明的有益效果是：本发明设计新颖，在使用时，将待处理的污泥加入所述滤筒内，随后，所述升降驱动机构驱使所述滤筒下降运动至所述圆筒内，且所述滤筒运动至所述圆筒中后通过所述定位结构被限位，随后，动力机构运动，使得所述翻搅机构运动，同时，动力机构带动所述试剂添加机构运动，试剂添加机构则间断性地向滤筒内加入净化试剂，配合所述翻搅机构的翻搅，从而使得净化试剂与污泥中的危害物质能够充分反应，因此，通过各个机构及部件之间的相互配合，则大大提升了净化剂与污泥混合的均匀性，确保下层污泥也能够得到有效的处理。
（发明人：王亚会;蔡继春;陈靖元;宋信刚;陆峥嵘）
