公布日：2023.09.05
申请日：2023.06.14
分类号：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F1/32(2023.01)N;
C02F3/30(2023.01)N
摘要
本发明涉及烟草行业废水处理技术领域，具体为一种烟草行业含胶废水预处理智能一体化设备，包括处理箱、装料箱，所述处理箱的右侧壁固定连接有驱动电机，所述驱动电机的输出轴贯穿处理箱内壁的一端固定连接有转动轴，该烟草行业含胶废水预处理智能一体化设备解决了现有的烟草行业含胶废水预处理智能一体化设备在进行固液分离处理后，不便自动将沉淀的凝结物进行刮除清理，以及刮除时无法对凝结物再次进行挤压脱水，会导致在取出凝结物时残留的废水滴到地面影响工作环境的现象，以及在采用活性炭过滤时不便在定期更换活性炭时快速地将其进行拆卸替换，从而增加了工作人员的劳动强度，不利于废水处理设备连续运行的问题。
权利要求书

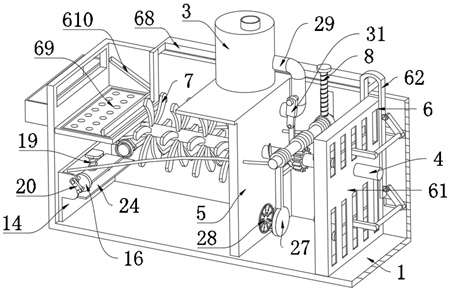

1.一种烟草行业含胶废水预处理智能一体化设备，包括处理箱(1)、装料箱(3)，其特征在于：所述处理箱(1)的右侧壁固定连接有驱动电机(2)，所述驱动电机(2)的输出轴贯穿处理箱(1)内壁的一端固定连接有转动轴(4)，所述处理箱(1)的内腔壁固定连接有隔板(5)，所述转动轴(4)的外壁均匀固定连接有搅拌叶(7)，所述处理箱(1)的内腔壁安装有自动拆卸清理机构(6)，所述处理箱(1)的内腔壁通过滑槽滑动连接有套环(9)，所述套环(9)的上端面转动连接有螺纹杆(8)，所述套环(9)的内壁转动连接有传动轴(10)，所述传动轴(10)的外壁固定连接有蜗杆(11)，所述转动轴(4)的外壁固定连接有蜗轮(12)，所述蜗轮(12)与蜗杆(11)相啮合，所述传动轴(10)的外壁对称缠绕有绳索(13)，所述处理箱(1)的内腔底滑动连接有刮板(14)，所述绳索(13)远离传动轴(10)的一端与刮板(14)右侧壁固定连接，所述刮板(14)的前后端面均贯穿转动连接有转轴(15)，两个所述转轴(15)相互靠近的一端固定连接有偏心轮盘(16)，所述偏心轮盘(16)的内壁均滑动连接有活动轴(17)，所述活动轴(17)远离偏心轮盘(16)的一端固定连接有平板(18)，所述刮板(14)的右侧壁通过第二弹簧伸缩杆(19)与平板(18)的上端面固定连接，所述平板(18)的下端面通过第三弹簧伸缩杆(23)固定连接有压板(24)，两个所述转轴(15)相互远离的一端固定连接有凸板(20)，所述凸板(20)的前端面转动连接有滑轴(21)，所述处理箱(1)的前后腔壁均开设有连续V型槽(22)，所述滑轴(21)与连续V型槽(22)的槽壁滑动连接。
2.根据权利要求1所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述平板(18)与刮板(14)的右侧壁滑动连接，所述转动轴(4)的外壁固定连接有螺旋条(25)，所述螺旋条(25)的外壁固定连接有滑杆(26)，所述滑杆(26)的下端面固定连接有插板(27)，所述螺纹杆(8)与处理箱(1)的上腔顶螺纹连接。
3.根据权利要求2所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述隔板(5)的右侧壁开设有出水孔(28)，所述出水孔(28)的内壁安装有电磁阀门，所述装料箱(3)的右侧壁通过下料管(29)与隔板(5)相连通，所述下料管(29)的内腔壁安装有阀门管(30)，所述阀门管(30)的前端面固定连接有伸缩拉杆(31)。
4.根据权利要求3所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述滑杆(26)的后端面固定连接有滑动杆(32)，所述处理箱(1)的内腔壁通过滑槽与滑动杆(32)滑动连接，所述伸缩拉杆(31)的下端面与滑动杆(32)前端面转动连接。
5.根据权利要求1所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述自动拆卸清理机构(6)包括安装框(61)、U型杆(62)、连杆(63)，所述处理箱(1)的内腔壁固定连接有安装框(61)，所述安装框(61)的外壁滑动连接有U型杆(62)，所述U型杆(62)的右侧壁对称转动连接有连杆(63)。
6.根据权利要求5所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述处理箱(1)的内腔壁通过滑槽对称滑动连接有长轴(64)，所述连杆(63)的下端与长轴(64)外壁转动连接，所述安装框(61)的内壁放置有活性炭层，所述长轴(64)的前端面固定连接有支撑杆(65)。
7.根据权利要求6所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述支撑杆(65)的左端固定连接有推板(67)，所述U型杆(62)的左侧壁对称固定连接有挡板(66)，所述U型杆(62)的后端面固定连接有L型杆(68)。
8.根据权利要求7所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述L型杆(68)的左下端固定连接有过滤板(69)，所述处理箱(1)的内腔壁开设有斜槽(610)，所述斜槽(610)的槽壁滑动连接有清理杆(611)。
9.根据权利要求8所述的一种烟草行业含胶废水预处理智能一体化设备，其特征在于：所述清理杆(611)与过滤板(69)的上端面滑动连接，所述处理箱(1)的左侧壁安装有收集盒(612)，所述处理箱(1)的后端面通过第一弹簧伸缩杆(613)与L型杆(68)的下端面固定连接。
10.如上述权利要求1-9中任一项所述的一种烟草行业含胶废水预处理智能一体化设备，现提出一种烟草行业含胶废水处理工艺，其特征在于，废水处理工艺如下：步骤一：初级过滤步骤：将烟草综合废水引入所述过滤板(26)上进行初级过滤；步骤二：固液分离步骤：经过滤板(26)过滤后的废水进入所述处理箱(1)的内腔，之后间歇加入絮凝剂并配合搅拌叶(7)的转动让废水与絮凝剂进行混合，使絮凝剂与废水中悬浮物和胶体产生絮凝作用，从而达到废水固液分离，便于后续气浮设备处理；步骤三：活性炭吸附步骤：当絮状物凝结沉入处理箱(1)底部后，通过抽水泵将废水抽入至处理箱(1)的右腔内，此时活性炭层再次吸附废水中的有害物质；步骤四：絮状物脱水步骤：此时便可将处理箱(1)左腔壁沉淀的絮状物进行收集，收集时并对絮状物再次进挤压脱水处理；步骤五：生物催化步骤：活性炭层过滤后的废水引入厌氧酸化池，通过防沉搅拌装置进行搅拌，利用厌氧型生物菌进行生物催化反应，所述防沉搅拌装置包括回流水泵，所述回流水泵的进水口设置在厌氧酸化池的中下部，出水口与设置于厌氧酸化池底部的布水管连接；步骤六：膜生物反应步骤：将生物催化后的废水送入膜生物反应装置，进行曝气和微生物降解处理，并通过膜组件实现泥水分离，分离获得中水，活性污泥经浓缩后一部分循环使用，另一部分送入污泥浓缩池，将分离获得的中水送入消毒杀菌池，利用二氧化氯发生器产生的二氧化氯通入消毒杀菌池进行消毒杀菌处理，消毒杀菌池内还设置有浸没式紫外灯，消毒杀菌后得到的水引入中水池，并根据需要进行回用或排放。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种烟草行业含胶废水预处理智能一体化设备，解决了现有的烟草行业含胶废水预处理智能一体化设备在进行固液分离处理后，不便自动将沉淀的凝结物进行刮除清理，以及刮除时无法对凝结物再次进行挤压脱水，会导致在取出凝结物时残留的废水滴到地面影响工作环境的现象，以及在采用活性炭过滤时不便定期更换活性炭时快速地将其进行拆卸替换，从而增加了工作人员的劳动强度，不利于废水处理设备的连续运行问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种烟草行业含胶废水预处理智能一体化设备，包括处理箱、装料箱，所述处理箱的右侧壁固定连接有驱动电机，所述驱动电机的输出轴贯穿处理箱内壁的一端固定连接有转动轴，所述处理箱的内腔壁固定连接有隔板，所述转动轴的外壁均匀固定连接有搅拌叶，所述处理箱的内腔壁安装有自动拆卸清理机构，所述处理箱的内腔壁通过滑槽滑动连接有套环，所述套环的上端面转动连接有螺纹杆，所述套环的内壁转动连接有传动轴，所述传动轴的外壁固定连接有蜗杆，所述转动轴的外壁固定连接有蜗轮，所述蜗轮与蜗杆相啮合，所述传动轴的外壁对称缠绕有绳索，所述处理箱的内腔底滑动连接有刮板，所述绳索远离传动轴的一端与刮板右侧壁固定连接，所述刮板的前后端面均贯穿转动连接有转轴，两个所述转轴相互靠近的一端固定连接有偏心轮盘，所述偏心轮盘的内壁均滑动连接有活动轴，所述活动轴远离偏心轮盘的一端固定连接有平板，所述刮板的右侧壁通过第二弹簧伸缩杆与平板的上端面固定连接，所述平板的下端面通过第三弹簧伸缩杆固定连接有压板，两个所述转轴相互远离的一端固定连接有凸板，所述凸板的前端面转动连接有滑轴，所述处理箱的前后腔壁均开设有连续V型槽，所述滑轴与连续V型槽的槽壁滑动连接。
优选的，所述平板与刮板的右侧壁滑动连接，所述转动轴的外壁固定连接有螺旋条，所述螺旋条的外壁固定连接有滑杆，所述滑杆的下端面固定连接有插板，所述螺纹杆与处理箱的上腔顶螺纹连接。
优选的，所述隔板的右侧壁开设有出水孔，所述出水孔的内壁安装有电磁阀门，所述装料箱的右侧壁通过下料管与隔板相连通，所述下料管的内腔壁安装有阀门管，所述阀门管的前端面固定连接有伸缩拉杆。
优选的，所述滑杆的后端面固定连接有滑动杆，所述处理箱的内腔壁通过滑槽与滑动杆滑动连接，所述伸缩拉杆的下端面与滑动杆前端面转动连接。
优选的，所述自动拆卸清理机构包括安装框、U型杆、连杆，所述处理箱的内腔壁固定连接有安装框，所述安装框的外壁滑动连接有U型杆，所述U型杆的右侧壁对称转动连接有连杆。
优选的，所述处理箱的内腔壁通过滑槽对称滑动连接有长轴，所述连杆的下端与长轴外壁转动连接，所述安装框的内壁放置有活性炭层，所述长轴的前端面固定连接有支撑杆。
优选的，所述支撑杆的左端固定连接有推板，所述U型杆的左侧壁对称固定连接有挡板，所述U型杆的后端面固定连接有L型杆。
优选的，所述L型杆的左下端固定连接有过滤板，所述处理箱的内腔壁开设有斜槽，所述斜槽的槽壁滑动连接有清理杆。
优选的，所述清理杆与过滤板的上端面滑动连接，所述处理箱的左侧壁安装有收集盒，所述处理箱的后端面通过第一弹簧伸缩杆与L型杆的下端面固定连接。
如上述的一种烟草行业含胶废水预处理智能一体化设备，现提出一种烟草行业含胶废水处理工艺，废水处理工艺如下：
步骤一：初级过滤步骤：将烟草综合废水引入所述过滤板上进行初级过滤；
步骤二：固液分离步骤：经过滤板过滤后的废水进入所述处理箱的内腔，之后间歇加入絮凝剂并配合搅拌叶的转动让废水与絮凝剂进行混合，使絮凝剂与废水中悬浮物和胶体产生絮凝作用，从而达到废水固液分离，便于后续气浮设备处理；
步骤三：活性炭吸附步骤：当絮状物凝结沉入处理箱底部后，通过抽水泵将废水抽入至处理箱的右腔内，此时活性炭层再次吸附废水中的有害物质；
步骤四：絮状物脱水步骤：此时便可将处理箱左腔壁沉淀的絮状物进行收集，收集时并对絮状物再次进挤压脱水处理；
步骤五：生物催化步骤：活性炭层过滤后的废水引入厌氧酸化池，通过防沉搅拌装置进行搅拌，利用厌氧型生物菌进行生物催化反应，所述防沉搅拌装置包括回流水泵，所述回流水泵的进水口设置在厌氧酸化池的中下部，出水口与设置于厌氧酸化池底部的布水管连接；
步骤六：膜生物反应步骤：将生物催化后的废水送入膜生物反应装置，进行曝气和微生物降解处理，并通过膜组件实现泥水分离，分离获得中水，活性污泥经浓缩后一部分循环使用，另一部分送入污泥浓缩池，将分离获得的中水送入消毒杀菌池，利用二氧化氯发生器产生的二氧化氯通入消毒杀菌池进行消毒杀菌处理，消毒杀菌池内还设置有浸没式紫外灯，消毒杀菌后得到的水引入中水池，并根据需要进行回用或排放。
(三)有益效果
本发明所提供的烟草行业含胶废水预处理智能一体化设备及处理工艺，具备以下有益效果：
1、该烟草行业含胶废水预处理智能一体化设备，首先将烟草废水从过滤板上灌入处理箱内，当废水加入完毕后，再对废水中加入絮凝剂可开启出水孔中的电磁阀门，再通过抽水泵将隔板左侧预处理后的水抽入隔板右侧内再由安装框内的活性炭层进行吸附处理，当隔板左侧的处理箱内腔没有废水时便可关闭电磁阀门，此时手握螺纹杆转动便会带动套环向下滑动进而带动传动轴向下使其外壁的蜗杆与蜗轮相啮合，使得传动轴转动带动绳索收缩，便会拉动刮板向右滑动此时凸板后部的滑轴便会受到连续V型槽的挤压发生转动，进而带动凸板、转轴与偏心轮盘发生持续转动，偏心轮盘转动向上时其内壁的活动轴也会随之滑动向上并拨动平板压缩第二弹簧伸缩杆，也会随之带动下部的压板与第三弹簧伸缩杆向上移动，当偏心轮盘下降时其内壁的活动轴便会滑动向下进而带动平板下降复位，能够反复带动压板反复上下移动将刮板刮落的絮状物进行挤压出水，当絮状物完全刮落至右侧时，只需要后续人工打开处理箱下部的箱门进行取出即可，并手动拉动刮板向左移动复位便于对下一次废水处理的絮状物进行收集，不仅避免了絮状物取出时残留废水污染工作环境的现象，还能自动对处理箱内壁结在底部的絮状物进行刮除清理，加快了絮状物后续收集的速度；
2、该烟草行业含胶废水预处理智能一体化设备，在转动轴转动时会带动螺旋条转动，从而带动滑杆与滑动杆反复左右滑动，便会带动下部的插板反复左右移动插入出水孔内，能够将出水孔处的过滤网孔洞进行疏通，避免因排出废水时絮状物堵塞出水孔导致出水慢的情况；
3、该烟草行业含胶废水预处理智能一体化设备，滑动杆左右移动时会带动其上端的伸缩拉杆发生转动并收缩，使得伸缩拉杆拨动阀门管反复打开和关闭，便于将装料箱内的絮凝剂间歇投放至废水中，避免一次性投放较多沉入处理箱底部从而不能很好地与废水进行均匀的混合，之后启动驱动电机转动便会带动转动轴与搅拌叶转动让烟草废水与絮凝剂进行混合，能使水中的细小微粒和自然胶粒凝聚成大块絮状物并沉在底部，从而有效地将烟草行业含胶废水中的胶状物进行凝结并从水中脱离，便于后续对废水进行下一步处理，提高了烟草废水处理的效果；
4、该烟草行业含胶废水预处理智能一体化设备，在需要更换活性炭层时，只需要手握提拉U型杆向上带动L型杆拉伸第一弹簧伸缩杆，U型杆向上时会带动挡板向上移动不再挡住活性炭层，此时右侧壁的连杆受到拉动便会发生转动，使其右下端拉动长轴向左滑动，同时带动支撑杆与推板向左移动，便会将安装框内壁的活性炭层向左顶出，便于使用者快速拆卸活性炭层替换新的，有效地加快了更换活性炭层的工作效率，达到了省时省力的效果；
5、该烟草行业含胶废水预处理智能一体化设备，并且在放置好新的活性炭层后松动U型杆，此时第一弹簧伸缩杆复位回弹拉动U型杆向下复位，也会同步带动两个隔板向下贴合至活性炭层的左侧壁，可以避免在废水经过时将活性炭层冲出的现象，可以对活性炭层进行有效的限位阻挡，保证了活性炭层过滤的有效性；
6、该烟草行业含胶废水预处理智能一体化设备，在L型杆向上拉起时会带动下部的过滤板向上滑动，此时其上部的清理杆受到斜槽的挤压会在过滤板的上部向左滑动，能够将过滤板上部初始过滤的烟渣自动清扫至收集盒内，便可以在更换活性炭层的同时自动对过滤板上部的烟渣进行清理，则不需要人工二次操作清理烟渣，为使用者提供了便捷性。
（发明人：许燕峰;谭长武;徐善强）
