公布日：2023.09.05
申请日：2023.07.13
分类号：C02F1/04(2023.01)I;C02F1/00(2023.01)I
摘要

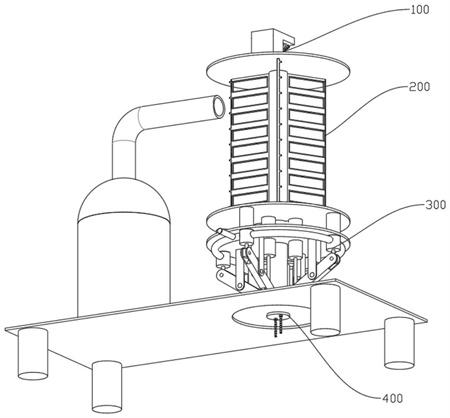

本发明公开了高盐废水多效蒸发器，包括支撑架，所述支撑架上端面左侧安装有一级蒸发罐，一级蒸发罐上端安装有蒸汽管，蒸汽管末端连接有其二级蒸发罐，所述二级蒸发罐内部安装有加热舱，所述加热舱内部安装有用于搅拌高盐废水的搅拌组件，所述加热舱上端面安装有控制搅拌组件搅动方向的正反转机构，所述加热舱底部安装有清理后便于收集高盐废水污垢的收集机构，所述收集机构中心位置安装有对高盐废水过滤的过滤组件，本发明具有接触面积大蒸汽二次利用率高、能对底壁进行清理、使用寿命长、污垢方便收集清理的优点。
权利要求书
1.高盐废水多效蒸发器，包括支撑架（3），所述支撑架（3）上端面左侧安装有一级蒸发罐（2），一级蒸发罐（2）上端安装有蒸汽管（1），蒸汽管（1）末端连接有其二级蒸发罐（6），其特征在于：所述二级蒸发罐（6）内部安装有加热舱（7），所述加热舱（7）内部安装有用于搅拌高盐废水的搅拌组件（200），所述加热舱（7）上端面安装有控制搅拌组件（200）搅动方向的正反转机构（100），所述加热舱（7）底部安装有清理后便于收集高盐废水污垢的收集机构（300），所述收集机构（300）中心位置安装有对高盐废水过滤的过滤组件（400），其中：所述正反转机构（100）包括固定框（101），所述固定框（101）安装在加热舱（7）上端面，固定框（101）内部安装有伺服电机（114），所述伺服电机（114）的输出轴安装有第三锥齿轮（109），所述第三锥齿轮（109）上下两侧分别啮合有第一锥齿轮（103）、第二锥齿轮（107），所述第一锥齿轮（103）中心位置安装有第一圆杆（104），所述第一圆杆（104）上端转动安装在固定框（101）下端面，所述第一圆杆（104）靠近第二锥齿轮（107）一侧外壁沿其圆周均匀分布有第一限位柱（105），所述第二锥齿轮（107）中心位置安装有第二圆杆（108），所述第二圆杆（108）下端转动安装在加热舱（7）上端面，所述第二圆杆（108）靠近第一锥齿轮（103）一侧外壁沿其圆周均匀分布有第二限位柱（106），所述第二圆杆（108）内部滑动安装有第三圆杆（115），所述第三圆杆（115）靠近第一锥齿轮（103）一侧外壁上安装有第一圆环（111），所述第一圆环（111）上端面安装有多个均匀分布的第三限位柱（110），第三圆杆（115）靠近第二锥齿轮（107）一侧外壁上安装有第二圆环（112），所述第二圆环（112）下端面安装有多个均匀分布的第四限位柱（113），第三圆杆（115）下端贯穿加热舱（7）对称安装有滑杆（117），滑杆（117）通过第一圆筒（102）内部开设的限位槽（116）滑动安装在第一圆筒（102）内壁上，所述第一圆筒（102）两端安装在加热舱（7）内壁上，其中：所述搅拌组件（200）包括多个搅拌杆（201），多个所述搅拌杆（201）沿第一圆筒（102）圆周分布安装在其外壁上，多个所述搅拌杆（201）一侧外壁上从上至下依次安装有多个均匀间隔分布的第一喷头（202），多个所述搅拌杆（201）下端一侧安装有多个均匀分布的第二喷头（203），其中：所述收集机构（300）包括第一隔板（304），所述第一隔板（304）安装在二级蒸发罐（6）内壁上，第一隔板（304）中心位置开设有第三通孔（303），第一隔板（304）上端面从内到外沿其圆周均匀开设有多个第二通孔（302）、第一通孔（301），第一隔板（304）下端面安装有多个分别与第二通孔（302）、第一通孔（301）相对应的第二缸筒（308）和第一缸筒（306），多个所述第二缸筒（308）中心位置安装有第二隔板（305），所述第二隔板（305）安装在二级蒸发罐（6）内壁上，多个所述第二缸筒（308）内部滑动连接有第二活塞（318），多个所述第二缸筒（308）上端面安装有第一阀门（316），多个所述第二缸筒（308）靠近第三通孔（303）一侧设有开口，且安装有第二阀门（317），所述第二活塞（318）下端面贯穿第二缸筒（308）固定安装有第四圆杆（311），所述第四圆杆（311）下端转动连接有连杆（309），所述连杆（309）中心位置转动连接有固定架（310），所述固定架（310）上端面安装在第二隔板（305）下端面，所述连杆（309）另一端转动连接有第五圆杆（315），所述第五圆杆（315）上端贯穿第一缸筒（306）固定安装有第一活塞（313），所述第一活塞（313）滑动安装在第一缸筒（306）内部，第一活塞（313）下端面安装有弹簧（314），所述弹簧（314）下端安装在第一缸筒（306）底壁上，所述第一缸筒（306）两侧外壁上安装有环形管（312），所述环形管（312）一侧安装有出口（307），其中：所述过滤组件（400）包括第二圆筒（402），所述第二圆筒（402）上端面安装在第二隔板（305）下端面上，且与第三通孔（303）相对应，第二圆筒（402）内部上端安装有滤网（401），第二圆筒（402）外壁上开设有多个与第二缸筒（308）相对应的第四通孔（405），所述滤网（401）下端面对称安装有丝杆（404），所述丝杆（404）下端贯穿二级蒸发罐（6）螺纹连接有挡板（403）。
2.根据权利要求1所述的高盐废水多效蒸发器，其特征在于：所述第一锥齿轮（103）与第二锥齿轮（107）大小相同，所述第一圆杆（104）与第三圆杆（115）滑动连接。
3.根据权利要求1所述的高盐废水多效蒸发器，其特征在于：所述搅拌杆（201）内部为空腔结构，所述第一喷头（202）朝向加热舱（7）与搅拌杆（201）之间角度为135度，所述第二喷头（203）向下与搅拌杆（201）之间角度为135度。
4.根据权利要求1所述的高盐废水多效蒸发器，其特征在于：所述支撑架（3）前端面安装有控制面板（4），支撑架（3）下端面安装有多个支撑腿（5）。
发明内容
本发明的目的在于提供高盐废水多效蒸发器，具备的接触面积大加热快、能对底壁进行清理、使用寿命长、污垢方便收集清理的优点。
为实现上述目的，本发明提供如下技术方案：高盐废水多效蒸发器，包括支撑架，所述支撑架上端面左侧安装有一级蒸发罐，一级蒸发罐上端安装有蒸汽管，蒸汽管末端连接有其二级蒸发罐，所述二级蒸发罐内部安装有加热舱，所述加热舱内部安装有用于搅拌高盐废水的搅拌组件，所述加热舱上端面安装有控制搅拌组件搅动方向的正反转机构，所述加热舱底部安装有清理后便于收集高盐废水污垢的收集机构，所述收集机构中心位置安装有对高盐废水过滤的过滤组件。
优选的，所述正反转机构包括固定框，所述固定框安装在加热舱上端面，固定框内部安装有伺服电机，所述伺服电机的输出轴安装有第三锥齿轮，所述第三锥齿轮上下两侧分别啮合有第一锥齿轮、第二锥齿轮，所述第一锥齿轮中心位置安装有第一圆杆，所述第一圆杆上端转动安装在固定框下端面，所述第一圆杆靠近第二锥齿轮一侧外壁沿其圆周均匀分布有第一限位柱，所述第二锥齿轮中心位置安装有第二圆杆，所述第二圆杆下端转动安装在加热舱上端面，所述第二圆杆靠近第一锥齿轮一侧外壁沿其圆周均匀分布有第二限位柱，所述第二圆杆内部滑动安装有第三圆杆，所述第三圆杆靠近第一锥齿轮一侧外壁上安装有第一圆环，所述第一圆环上端面安装有多个均匀分布的第三限位柱，第三圆杆靠近第二锥齿轮一侧外壁上安装有第二圆环，所述第二圆环下端面安装有多个均匀分布的第四限位柱，第三圆杆下端贯穿加热舱对称安装有滑杆，滑杆通过第一圆筒内部开设的限位槽滑动安装在第一圆筒内壁上，所述第一圆筒两端安装在加热舱内壁上。
优选的，所述搅拌组件包括多个搅拌杆，多个所述搅拌杆沿第一圆筒圆周分布安装在其外壁上，多个所述搅拌杆一侧外壁上从上至下依次安装有多个均匀间隔分布的第一喷头，多个所述搅拌杆下端一侧安装有多个均匀分布的第二喷头。
优选的，所述收集机构包括第一隔板，所述第一隔板安装在二级蒸发罐内壁上，第一隔板中心位置开设有第三通孔，第一隔板上端面从内到外沿其圆周均匀开设有多个第二通孔、第一通孔，第一隔板下端面安装有多个分别与第二通孔、第一通孔相对应的第二缸筒和第一缸筒，多个所述第二缸筒中心位置安装有第二隔板，所述第二隔板安装在二级蒸发罐内壁上，多个所述第二缸筒内部滑动连接有第二活塞，多个所述第二缸筒上端面安装有第一阀门，多个所述第二缸筒靠近第三通孔一侧设有开口，且安装有第二阀门，所述第二活塞下端面贯穿第二缸筒固定安装有第四圆杆，所述第四圆杆下端转动连接有连杆，所述连杆中心位置转动连接有固定架，所述固定架上端面安装在第二隔板下端面，所述连杆另一端转动连接有第五圆杆，所述第五圆杆上端贯穿第一缸筒固定安装有第一活塞，所述第一活塞滑动安装在第一缸筒内部，第一活塞下端面安装有弹簧，所述弹簧下端安装在第一缸筒底壁上，所述第一缸筒两侧外壁上安装有环形管，所述环形管一侧安装有出口。
优选的，所述过滤组件包括第二圆筒，所述第二圆筒上端面安装在第二隔板下端面上，且与第三通孔相对应，第二圆筒内部上端安装有滤网，第二圆筒外壁上开设有多个与第二缸筒相对应的第四通孔，所述滤网下端面对称安装有丝杆，所述丝杆下端贯穿二级蒸发罐螺纹连接有挡板。
优选的，所述第一锥齿轮与第二锥齿轮大小相同，所述第一圆杆与第三圆杆滑动连接。
优选的，所述搅拌杆内部为空腔结构，所述第一喷头朝向加热舱与搅拌杆之间角度为135度，所述第二喷头向下与搅拌杆之间角度为135度。
优选的，所述支撑架前端面安装有控制面板，支撑架下端面安装有多个支撑腿。
与现有技术相比，本发明的有益效果如下：
一、本发明通过设置正反转机构与搅拌组件，当温度比较低时，可以持续一个方向搅动使加热舱内的高盐废水中的污垢因为离心力落入到第二缸筒内，并且第一喷头与第二喷头位于搅拌杆后侧，防止堵塞，延长使用寿命，和保持清理效果，当温度高时，会顶起第三圆杆，第三圆杆带动第一圆环上升，使第三限位柱与第一限位柱啮合，第三圆杆反转，此时第一喷头与第二喷头位于搅拌杆前侧，分别对侧壁和底壁进行高压喷洗。
二、本发明通过设置收集机构与过滤组件，当温度越来越高时，蒸汽通过第一隔板上的第一通孔挤压第一活塞，第一活塞挤压弹簧，同时第一活塞也会向下推动连杆，连杆以固定架为中心转动，会向上推动第四圆杆，第四圆杆推动活塞向上运动，对第二缸筒内的高盐废水和污垢进行向上推动，此时第一阀门受到压力会关闭，第二阀门开启，其他第二阀门受到压力关闭，高盐废水和污垢进入到第二圆筒内，污垢被滤网阻拦，然后落入至第二圆筒最下端的挡板上，随着温度越来越高，加热舱内的蒸汽从加热舱上端的开口处进入到二级蒸发罐内部，使压力变大，加速第一活塞在第一缸筒内的运动，使得第二活塞在第二缸筒内持续抽取和推拉，吸入高盐废水与污垢并且一直过滤，防止污垢停留加热舱底壁和侧壁，高盐废水中的污垢被滤网拦下，完成清理收集过滤，当结束后通过螺帽卸掉挡板，然后向下拉动丝杆，丝杆带动滤网对第二圆筒外壁进行清理，方便快捷，并且循环使用。
（发明人：朱仁俊）
