公布日：2024.12.31
申请日：2024.10.22
分类号：C02F1/00(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本发明涉及废水处理技术领域，公开了一种基于脱氮除磷技术的废水处理装置，本发明解决了现有基于脱氮除磷技术的废水处理装置滤网防堵以及出料管的疏通效果欠佳的问题。本发明通过集成高效的过滤、自动清理与混合，显著提升了废水处理的效率与效果，滤板有效阻隔大颗粒物，微型马达驱动的刮板与钉辊组合确保滤板表面及滤孔持续畅通，避免堵塞，药剂与污水混合均匀，快速实现脱氮除磷，出料管内的螺旋件促进顺畅排料并防止堵塞，同时附带刷子与刮块自动清理内壁污垢，维护了系统的长期稳定运行，提高了废水处理的自动化程度，降低了维护成本，并符合环保要求。
权利要求书

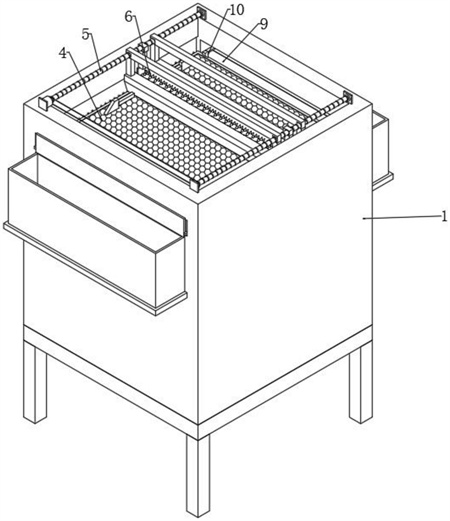

1.一种基于脱氮除磷技术的废水处理装置，包括外壳(1)以及设置在外壳(1)内部的滤板(4)，其特征在于：所述外壳(1)的顶端设置有用于滤板(4)表面杂物处理的清理结构(5)；清理结构(5)包括设置在外壳(1)顶端的微型马达(52)，设置在微型马达(52)输出端的丝杆(54)，丝杆(54)的表面螺纹连接有移动块(55)，移动块(55)的一侧设置有刮板(56)；所述丝杆(54)的一侧设置有用于滤板(4)滤孔疏通的防堵结构(6)，防堵结构(6)包括螺纹连接在丝杆(54)表面的活动块(62)，活动块(62)的底端设置连接板(63)，连接板(63)的两侧转动连接有转轴(64)，转轴(64)一侧设置有钉辊(65)，钉辊(65)表面等间距分布有若干钉头，相邻钉头的间距等于滤孔的间距，钉辊(65)用于对滤孔堵塞的杂物抵出；所述外壳(1)的一侧连接有出料管(7)，出料管(7)的内部转动连接有用于防堵的疏通结构(8)，疏通结构(8)包括设置在电机(2)输出端垂直驱动的锥齿轮组，锥齿轮组的一侧设置有转杆(84)，转杆(84)的表面设置有用于稳定出料的螺旋件(85)，螺旋件(85)的外圈设置有用于对出料管(7)内壁污垢清理刮除的刷子(86)和刮块(87)。
2.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的底端设置有电机(2)，电机(2)的输出端贯穿于外壳(1)底面开设的杆槽，电机(2)的输出端设置有混合杆(3)。
3.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述丝杆(54)关于外壳(1)对称分布有两组，其中一组所述丝杆(54)与微型马达(52)的输出端相连接，两组所述丝杆(54)通过表面套接的皮带(53)同步传动。
4.根据权利要求3所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的顶端设置有固定板(51)，固定板(51)设置有四组，其中一组所述固定板(51)用于微型马达(52)固定，其它三组所述固定板(51)均与丝杆(54)转动连接。
5.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述转轴(64)的一端设置有齿轮(66)，所述外壳(1)的内壁开设有凹槽(61)，齿条(67)固定在凹槽(61)内部，齿轮(66)与齿条(67)相啮合。
6.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述钉辊(65)的长度与滤板(4)的宽度相等。
7.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述钉辊(65)的两侧均分布有刮板(56)，两组所述刮板(56)用于将滤网表面的杂物推出外壳(1)外部。
8.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述疏通结构(8)包括设置在外壳(1)内壁的定位板(83)，定位板(83)转杆(84)转动连接，转杆(84)的一端设置有锥齿轮二(82)，疏通结构(8)还包括设置在电机(2)输出端表面的锥齿轮一(81)，锥齿轮一(81)与锥齿轮二(82)相啮合。
9.根据权利要求8所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述刷子(86)和刮块(87)等间距设置有多组，多组所述刷子(86)和刮块(87)均错位分布。
10.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的表面开设有开口(10)，所述的一侧设置有推开结构(9)，推开结构(9)包括设置在刮板(56)一侧的推动板(91)，推动板(91)的一端呈斜面，所述推开结构(9)还包括开设在外壳(1)表面的滑槽(96)，滑槽(96)的内部滑动连接有滑块(94)，滑块(94)的一端设置有弹簧(95),弹簧(95)远离滑块(94)的一端与滑槽(96)相连接，滑块(94)的一侧设置有用于挡住开口(10)的挡板(93)，挡板(93)的尺寸大于开口(10)的尺寸，挡板(93)的底端呈斜面，挡板(93)靠近刮板(56)的一侧设置有从动板(92)，从动板(92)靠近推动板(91)的一端呈斜面，推动板(91)的斜面与从动板(92)的斜面相契合。
1.一种基于脱氮除磷技术的废水处理装置，包括外壳(1)以及设置在外壳(1)内部的滤板(4)，其特征在于：所述外壳(1)的顶端设置有用于滤板(4)表面杂物处理的清理结构(5)；清理结构(5)包括设置在外壳(1)顶端的微型马达(52)，设置在微型马达(52)输出端的丝杆(54)，丝杆(54)的表面螺纹连接有移动块(55)，移动块(55)的一侧设置有刮板(56)；所述丝杆(54)的一侧设置有用于滤板(4)滤孔疏通的防堵结构(6)，防堵结构(6)包括螺纹连接在丝杆(54)表面的活动块(62)，活动块(62)的底端设置连接板(63)，连接板(63)的两侧转动连接有转轴(64)，转轴(64)一侧设置有钉辊(65)，钉辊(65)表面等间距分布有若干钉头，相邻钉头的间距等于滤孔的间距，钉辊(65)用于对滤孔堵塞的杂物抵出；所述外壳(1)的一侧连接有出料管(7)，出料管(7)的内部转动连接有用于防堵的疏通结构(8)，疏通结构(8)包括设置在电机(2)输出端垂直驱动的锥齿轮组，锥齿轮组的一侧设置有转杆(84)，转杆(84)的表面设置有用于稳定出料的螺旋件(85)，螺旋件(85)的外圈设置有用于对出料管(7)内壁污垢清理刮除的刷子(86)和刮块(87)。
2.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的底端设置有电机(2)，电机(2)的输出端贯穿于外壳(1)底面开设的杆槽，电机(2)的输出端设置有混合杆(3)。
3.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述丝杆(54)关于外壳(1)对称分布有两组，其中一组所述丝杆(54)与微型马达(52)的输出端相连接，两组所述丝杆(54)通过表面套接的皮带(53)同步传动。
4.根据权利要求3所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的顶端设置有固定板(51)，固定板(51)设置有四组，其中一组所述固定板(51)用于微型马达(52)固定，其它三组所述固定板(51)均与丝杆(54)转动连接。
5.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述转轴(64)的一端设置有齿轮(66)，所述外壳(1)的内壁开设有凹槽(61)，齿条(67)固定在凹槽(61)内部，齿轮(66)与齿条(67)相啮合。
6.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述钉辊(65)的长度与滤板(4)的宽度相等。
7.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述钉辊(65)的两侧均分布有刮板(56)，两组所述刮板(56)用于将滤网表面的杂物推出外壳(1)外部。
8.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述疏通结构(8)包括设置在外壳(1)内壁的定位板(83)，定位板(83)转杆(84)转动连接，转杆(84)的一端设置有锥齿轮二(82)，疏通结构(8)还包括设置在电机(2)输出端表面的锥齿轮一(81)，锥齿轮一(81)与锥齿轮二(82)相啮合。
9.根据权利要求8所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述刷子(86)和刮块(87)等间距设置有多组，多组所述刷子(86)和刮块(87)均错位分布。
10.根据权利要求1所述的一种基于脱氮除磷技术的废水处理装置，其特征在于：所述外壳(1)的表面开设有开口(10)，所述的一侧设置有推开结构(9)，推开结构(9)包括设置在刮板(56)一侧的推动板(91)，推动板(91)的一端呈斜面，所述推开结构(9)还包括开设在外壳(1)表面的滑槽(96)，滑槽(96)的内部滑动连接有滑块(94)，滑块(94)的一端设置有弹簧(95),弹簧(95)远离滑块(94)的一端与滑槽(96)相连接，滑块(94)的一侧设置有用于挡住开口(10)的挡板(93)，挡板(93)的尺寸大于开口(10)的尺寸，挡板(93)的底端呈斜面，挡板(93)靠近刮板(56)的一侧设置有从动板(92)，从动板(92)靠近推动板(91)的一端呈斜面，推动板(91)的斜面与从动板(92)的斜面相契合。
（发明人：汤阳泽;徐军;姚泽华;胡荧斌;郭雨菲）
