公布日：2024.01.19
申请日：2023.11.29
分类号：C02F3/30(2023.01)I;C02F3/00(2023.01)I
摘要
本发明公开一种MBBR污水处理防堵塞装置，包括MBBR膜池和中间水池，MBBR膜池和中间水池之间连接过水管和反冲洗装置，过水管上设置第一阀门，过水管端部设置旋转防堵机构，所述反冲洗装置包括反冲水管和反冲水泵，反冲水管上设置第二阀门。本发明通过设置反冲洗装置和旋转防堵机构，不定时或间歇式开启反冲水装置，将过水口处的MBBR填料吹散，避免过水口堵塞。如过水口已经发生堵塞，MBBR膜池内水位上涨超限时，控制器自动控制第一阀门关闭，反冲水泵和第二阀门开启，用反冲水将过水孔堵塞的MBBR填料冲开，疏导过水孔。过水支管绕旋转接头旋转，实现将汇聚在过水支管附近的填料物理搅拌分散，使填料在MBBR池内均匀分散，从而避免更严重的问题发生。
权利要求书

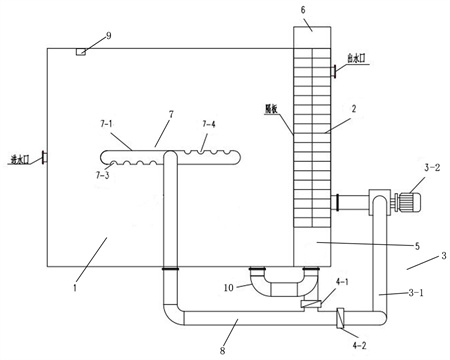

1.一种MBBR污水处理防堵塞装置，其特征在于：包括MBBR膜池（1）和中间水池（5），MBBR膜池（1）和中间水池（5）之间连接过水管（8）和反冲洗装置（3），过水管（8）上设置第一阀门（4-1），过水管（8）端部设置旋转防堵机构（7），所述反冲洗装置（3）包括反冲水管（3-1）和反冲水泵（3-2），反冲水管（3-1）上设置第二阀门（4-2）。
2.根据权利要求1所述一种MBBR污水处理防堵塞装置，其特征在于：所述旋转防堵机构包括旋转接头（7-2）和过水支管（7-1），过水支管（7-1）通过旋转接头（7-2）与过水管（8）连接，过水支管（7-1）一侧均匀设置第一过水孔（7-3），另一侧均匀设置第二过水孔（7-4），第一过水孔（7-3）与第二过水孔（7-4）反向设置，且第一过水孔（7-3）与第二过水孔（7-4）的孔径小于MBBR填料粒径尺寸。
3.根据权利要求1所述一种MBBR污水处理防堵塞装置，其特征在于：中间水池（5）上设置自动格栅（2）。
4.根据权利要求3所述一种MBBR污水处理防堵塞装置，其特征在于：自动格栅（2）的出口设置收集称重装置（6）。
5.根据权利要求1所述一种MBBR污水处理防堵塞装置，其特征在于：MBBR膜池（1）和中间水池（5）之间还设置溢流管（10）。
6.根据权利要求1所述一种MBBR污水处理防堵塞装置，其特征在于：MBBR膜池内设置液位计（9），液位计（9）通过控制器与反冲水泵（3-2）联锁。
发明内容
针对现有技术中存在的上述问题，本发明公开一种MBBR污水处理防堵塞装置。
本发明的目的是以下述方式实现的：一种MBBR污水处理防堵塞装置，包括MBBR膜池和中间水池，MBBR膜池和中间水池之间连接过水管和反冲洗装置，过水管上设置第一阀门，过水管端部设置旋转防堵机构，所述反冲洗装置包括反冲水管和反冲水泵，反冲水管上设置第二阀门。
所述旋转防堵机构包括旋转接头和过水支管，过水支管通过旋转接头与过水管连接，过水支管一侧均匀设置第一过水孔，另一侧均匀设置第二过水孔，第一过水孔与第二过水孔反向设置，且第一过水孔与第二过水孔的孔径小于MBBR填料粒径尺寸。
中间水池上设置自动格栅。
自动格栅的出口设置收集称重装置。
MBBR膜池和中间水池之间还设置溢流管。
MBBR膜池内设置液位计，液位计通过控制器与反冲水泵联锁。
相对于现有技术，本发明通过设置反冲洗装置和旋转防堵机构，不定时或间歇式开启反冲水装置，将过水口处的MBBR填料吹散，避免过水口堵塞。如果过水口已经发生堵塞，则MBBR膜池内水位上涨，液位计测得的液位值超过上限时，控制器自动控制第一阀门关闭，反冲水泵和第二阀门开启，用反冲水将过水孔堵塞的MBBR填料冲开，疏导过水孔。同时，反冲洗水形成的冲击力使得过水支管绕旋转接头旋转，实现将汇聚在过水支管附近的MBBR填料物理搅拌分散，使MBBR填料在MBBR池内均匀分散，从而避免MBBR膜池内水位持续上涨、溢出至MBBR膜池外污染、MBBR随水溢出流失等更严重的问题发生。
（发明人：王向阳;徐俊召;岳会芳;王腾飞）
