公布日：2024.12.27
申请日：2024.11.29
分类号：B01D33/19(2006.01)I;B01D33/54(2006.01)I;B01D36/02(2006.01)I;B01D24/30(2006.01)I
摘要
本发明公开了一种水产养殖用废水过滤处理装置，涉及废水处理技术领域，包括框座，所述框座的上方设置有过滤罐，过滤罐顶端与框座之间固定安装有一对支架，所述过滤罐一侧设置有初步过滤组件，过滤罐下方设置有二次过滤组件；所述初步过滤组件包括设置于过滤罐一侧的转柱，且转柱一段外周壁固定安装有过滤盘，所述过滤盘内开设有多个等距离分布的扇形槽口，且每个扇形槽口一端均通过铰链连接有过滤板，所述过滤罐的一侧开设有与过滤盘滑动配合的槽口；本发明可对过滤板以及过滤腔进行快速衔接，并自动对过滤板上杂质进行清理，同时，自动排出无法使用的过滤棉，使得废水处理更加高效、便捷，整个过程中只需人员定期添加过滤棉即可。
权利要求书

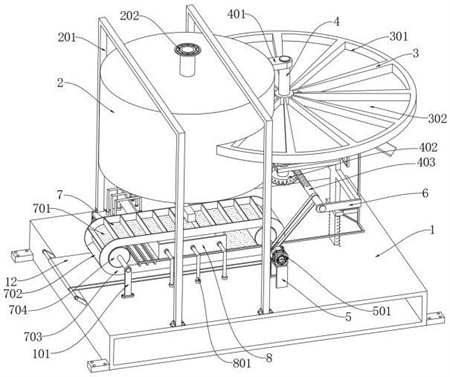

1.一种水产养殖用废水过滤处理装置，包括框座（1），所述框座（1）的上方设置有过滤罐（2），过滤罐（2）顶端与框座（1）之间固定安装有一对支架（201），其特征在于，所述过滤罐（2）一侧设置有初步过滤组件，过滤罐（2）下方设置有二次过滤组件；所述初步过滤组件包括设置于过滤罐（2）一侧的转柱（4），且转柱（4）一段外周壁固定安装有过滤盘（3），所述过滤盘（3）内开设有多个等距离分布的扇形槽口（301），且每个扇形槽口（301）一端均通过铰链连接有过滤板（302），所述过滤罐（2）的一侧开设有与过滤盘（3）滑动配合的槽口，所述过滤罐（2）内固定安装有与过滤盘（3）底部滑动贴合的C状架（14）；所述二次过滤组件包括设置于框座（1）与过滤罐（2）之间的换料带（7），且换料带（7）上开设有均匀分布的落水孔（701）；所述框座（1）的顶部固定安装有侧安装撑架（6），且侧安装撑架（6）上滑动安装有滑块（601），滑块（601）底部两端与框座（1）之间固定连接有震动弹簧（602），所述滑块（601）的一侧固定连接有传导架（603），传导架（603）的顶端固定设置有端球（604），传导架（603）的另一端固定设置有敲击杆（605）；所述过滤罐（2）外周壁一侧固定有安装块（401），且安装块（401）与侧安装撑架（6）与转柱（4）转动连接，所述转柱（4）靠近底部的一端固定安装有蜗轮（402），所述侧安装撑架（6）上转动安装有蜗杆（403）；所述蜗杆（403）与蜗轮（402）相互啮合，且蜗杆（403）与蜗轮（402）之间的升角小于摩擦角；所述框座（1）顶部固定安装有两对支撑杆（101），且每对支撑杆（101）之间转动安装有张紧辊（704），所述换料带（7）张紧套设于两个张紧辊（704）外侧；所述框座（1）顶部固定安装有托板（5），托板（5）的一侧与相邻的所述支撑杆（101）固定连接，所述托板（5）上固定安装有驱动电机（501），驱动电机（501）的输出轴与相邻的所述张紧辊（704）固定连接，所述蜗杆（403）与相邻的所述张紧辊（704）之间共同套设有传动带一（9）；所述框座（1）的一侧固定安装有一对侧托杆（102），一对所述侧托杆（102）以及其中一对支撑杆（101）之间均转动有安装转杆（11），且两个安装转杆（11）上套设有接料带（12），其中一个所述张紧辊（704）与相邻的所述安装转杆（11）之间共同套设有传动带二（10）；所述换料带（7）上固定安装有多个等距离分布的横隔板（702），所述换料带（7）两侧固定设置有橡胶挡边（703），橡胶挡边（703）、换料带（7）以及横隔板（702）之间构成多个过滤腔，且多个过滤腔内均放置有过滤棉。
2.根据权利要求1所述的一种水产养殖用废水过滤处理装置，其特征在于：所述C状架（14）位于过滤罐（2）外侧的两端分别固定连接有折状杆（16）以及斜杆（15），所述折状杆（16）和斜杆（15）端部与过滤罐（2）外周壁之间均固定连接有支撑连杆（17）。
3.根据权利要求1所述的一种水产养殖用废水过滤处理装置，其特征在于：所述过滤罐（2）的顶部固定连通有法兰接管（202），且过滤罐（2）的底端可拆卸固定连接有分液盒（13）。
4.根据权利要求1所述的一种水产养殖用废水过滤处理装置，其特征在于：所述换料带（7）中端设置有接水箱（8），且接水箱（8）的两侧与框座（1）之间固定连接有多个等距离分布的支撑柱（801），所述框座（1）顶部靠近接水箱（8）的两侧均固定安装有微纳米气泡增氧机（802），且微纳米气泡增氧机（802）的输出端固定连通有多个充气管（803），所述充气管（803）的另一端延伸至接水箱（8）内部，所述接水箱（8）的一侧固定连通有多个排水管（804）。
发明内容
本发明的目的在于提供一种水产养殖用废水过滤处理装置，以解决上述背景技术中提出的问题。
本发明的技术方案是：一种水产养殖用废水过滤处理装置，包括框座，所述框座的上方设置有过滤罐，过滤罐顶端与框座之间固定安装有一对支架，所述过滤罐一侧设置有初步过滤组件，过滤罐下方设置有二次过滤组件；
所述初步过滤组件包括设置于过滤罐一侧的转柱，且转柱一段外周壁固定安装有过滤盘，所述过滤盘内开设有多个等距离分布的扇形槽口，且每个扇形槽口一端均通过铰链连接有过滤板，所述过滤罐的一侧开设有与过滤盘滑动配合的槽口，所述过滤罐内固定安装有与过滤盘底部滑动贴合的C状架；
所述二次过滤组件包括设置于框座与过滤罐之间的换料带，且换料带上开设有均匀分布的落水孔；
所述框座的顶部固定安装有侧安装撑架，且侧安装撑架上滑动安装有滑块，滑块底部两端与框座之间固定连接有震动弹簧，所述滑块的一侧固定连接有传导架，传导架的顶端固定设置有端球，传导架的另一端固定设置有敲击杆。
优选的，所述换料带上固定安装有多个等距离分布的横隔板，所述换料带两侧固定设置有橡胶挡边，橡胶挡边、换料带以及横隔板之间构成多个过滤腔，且多个过滤腔内均放置有过滤棉。
优选的，所述C状架位于过滤罐外侧的两端分别固定连接有折状杆以及斜杆，所述折状杆和斜杆端部与过滤罐外周壁之间均固定连接有支撑连杆。
优选的，所述过滤罐外周壁一侧固定有安装块，且安装块与侧安装撑架与转柱转动连接，所述转柱靠近底部的一端固定安装有蜗轮，所述侧安装撑架上转动安装有蜗杆。
优选的，所述蜗杆与蜗轮相互啮合，且蜗杆与蜗轮之间的升角小于摩擦角。
优选的，所述框座顶部固定安装有两对支撑杆，且每对支撑杆之间转动安装有张紧辊，所述换料带张紧套设于两个张紧辊外侧。
优选的，所述框座顶部固定安装有托板，托板的一侧与相邻的所述支撑杆固定连接，所述托板上固定安装有驱动电机，驱动电机的输出轴与相邻的所述张紧辊固定连接，所述蜗杆与相邻的所述张紧辊之间共同套设有传动带一。
优选的，所述框座的一侧固定安装有一对侧托杆，一对所述侧托杆以及其中一对支撑杆之间均转动有安装转杆，且两个安装转杆上套设有接料带，其中一个所述张紧辊与相邻的所述安装转杆之间共同套设有传动带二。
优选的，所述过滤罐的顶部固定连通有法兰接管，且过滤罐的底端可拆卸固定连接有分液盒。
优选的，所述换料带中端设置有接水箱，且接水箱的两侧与框座之间固定连接有多个等距离分布的支撑柱，所述框座顶部靠近接水箱的两侧均固定安装有微纳米气泡增氧机，且微纳米气泡增氧机的输出端固定连通有多个充气管，所述充气管的另一端延伸至接水箱内部，所述接水箱的一侧固定连通有多个排水管。
本发明通过改进在此提供水产养殖用废水过滤处理装置，与现有技术相比，具有如下改进及优点：
其一：本发明设置的过滤板，用于对进入过滤罐中的废水进行过滤，同时，当转柱旋转时，能够带动多个过滤板转动，从而实现对过滤板的快速切换，同时，在更换过滤板过程中，无需停机，确保了对废水的过滤效率；
其二：本发明当转柱转动，使得相应的过滤板转动至C状架的开口位置时，该过滤板可在重力作用下，向下进行摆动，并抵触下方的端球，配合设置的震动弹簧，能够使得滑块以及传导架在竖直方向上进行震动，并利用敲击杆持续拍打换料带，并使得换料带上的过滤棉脱离；当过滤板在敲击端球时，该过滤板也会因受到反作用力，而产生震动，同时，该过滤板处于倾斜状态，进而能够自动对该过滤板的表面杂质进行清理；
其三：本发明当换料带转动时，能够将多个过滤腔依次移动至过滤罐的下方，从而实现对滤材的衔接、更换，同时，在整个过程中，也无需停机；另外，换料带上的过滤腔直接置于外界，使得过滤棉的添加也极为便捷；
综上，本发明可对过滤板以及过滤腔进行快速衔接，并自动对过滤板上杂质进行清理，同时，自动排出无法使用的过滤棉，使得废水处理更加高效、便捷，整个过程中只需人员定期添加过滤棉即可。
（发明人：胥凯）
