公布日：2024.01.19
申请日：2023.11.30
分类号：C02F1/00(2023.01)I;B01F35/71(2022.01)I;B01F35/75(2022.01)I;B01F31/44(2022.01)I;B01F35/32(2022.01)I
摘要
本发明公开了一种拌和站污水再利用回收处理装置。本发明包括拌合站、污水处理设备、板框压滤机、污水池，所述拌合站和所述污水处理设备之间通过管道相连通，所述污水处理设备的出水口和所述板框压滤机及其所述污水池之间通过管道相连通，所述污水处理设备包括，混合罐，所述混合罐的下方连接有收集罐。本发明通过增加有多个多角度转动的搅拌杆，使得污水和药剂的混合速度更快，进而加快了对污水处理的速度，且多个多角度转动的搅拌杆的仅仅需要一个伺服电机即可完成其转动，节省了污水处理设备使用的电力资源，降低了企业使用污水处理设备的而产生的用电成本，具有良好的社会效益。
权利要求书

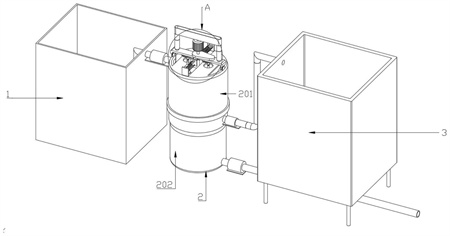

1.一种拌和站污水再利用回收处理装置，包括：，其特征在于，拌合站(1)、污水处理设备(2)、板框压滤机(3)、污水池(4)，所述拌合站(1)和所述污水处理设备(2)之间通过管道相连通，所述污水处理设备(2)的出水口和所述板框压滤机(3)及其所述污水池(4)之间通过管道相连通，所述污水处理设备(2)包括，混合罐(201)，所述混合罐(201)的下方连接有收集罐(202)，所述收集罐(202)的一侧开设有出泥口，所述出泥口的一端连接有出泥管，所述出泥管和板所述框压滤机(3)之间连通，所述混合罐(201)外壁的周侧开设有出水口，所述出水口处连接有出水管，所述出水管和所述污水池(4)相连通。
2.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述混合罐(201)的上方转动连接有板体(203)，所述板体(203)的上方连接有出药机构，所述出药机构的下方连接有伺服电机(204)，所述伺服电机(204)的输出端连接有位于所述板体(203)上方的杆体(205)，所述杆体(205)的一端连接有穿过所述板体(203)位于所述混合罐(201)竖直方向上的第一搅拌杆(206)。
3.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述第一搅拌杆(206)靠近所述板体(203)的一端连接有第一齿轮(207)，所述板体(203)下方的长度方向上转动连接有多根位于所述混合罐(201)竖直方向上的支杆(208)，所述支杆(208)靠近所述板体(203)的一侧连接有和所述第一齿轮(207)啮合的第二齿轮(209)。
4.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述支杆(208)包括和所述第二齿轮(209)连接的连接杆(210)，所述连接杆(210)的下方转动连接有位于所述混合罐(201)竖直方向的第二搅拌杆(212)，所述混合罐(201)的上方连接有两个安装板(214)，所述安装板(214)的上方和下方之间贯穿开设有横截面为圆形的定位孔(215)，所述第二搅拌杆(212)位于所述定位孔(215)的内部。
5.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述混合罐(201)由上方所示的左右侧连接有第一U形框(216)，所述板体(203)的下方连接有位于所述第一U形框(216)内的第一盘体(217)，且所述第一盘体(217)转动连接在所述第一U形框(216)的空间内，所述混合罐(201)由上方所示的上下侧连接有两个连接板(218)，所述板体(203)两侧均连接有和所述连接板(218)相对应的延长板(219)，所述延长板(219)和所述连接板(218)之间连接有第一弹簧(220)，所述杆体(205)的周侧连接有凸轮(221)，所述连接板(218)的上方连接有横截面为L形的连接柱(222)，所述凸轮(221)和所述连接柱(222)之间相互挤压配合。
6.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述出水口处安装有过滤网(223)，所述混合罐(201)的下方开设有开口，所述开口的竖直方向上滑动配合有横截面为梯字形的挡板(224)，所述挡板(224)滑动配合在所述收集罐(202)的竖直方向上，所述混合罐(201)的内壁的周侧滑动配合有遮挡的环形板(225)，且所述环形板(225)和所述挡板(224)之间相配合。
7.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述环形板(225)的上方连接有呈环形设置的气囊(227)，所述挡板(224)的上方连接有导向杆(228)，所述环形板(225)的上方和下方之间贯穿开设有供所述导向杆(228)滑动的导向孔。
8.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述出药机构包括和伺服电机(204)连接的收集箱(229)，所述收集箱(229)的下方连通有和所述板体(203)之间固定连接出药筒(230)，所述收集箱(229)内壁底部连接有横截面为三角形的导向块(231)，所述板体(203)的上方和下方之间贯穿开设和所述出药筒(230)的出药口连通的出药孔(232)，所述出药孔(232)的下方滑动配合有挡片(233)。
9.根据权利要求1所述的一种拌和站污水再利用回收处理装置，其特征在于，所述混合罐(201)的一侧开设有凹槽(234)，所述凹槽(234)的内部弹性配合有滑杆(235)，所述滑杆(235)的上方和所述挡片(233)之间连接有固定杆(236)，所述环形板(225)的周侧连接有连接块(237)，所述滑杆(235)的上方和下方均设置有和所述连接块(237)平面相适配的斜坡。
发明内容
本发明要解决的技术问题在于克服现有技术的不足，提供一种拌和站污水再利用回收处理装置。
为解决上述技术问题，本发明采用技术方案的基本构思是：
一种拌和站污水再利用回收处理装置，包括拌合站、污水处理设备、板框压滤机，所述拌合站和所述污水处理设备之间通过管道相连通，所述污水处理设备的出水口和所述板框压滤机及其所述污水池之间通过管道相连通，所述污水处理设备包括，混合罐，所述混合罐的下方连接有收集罐，所述收集罐的一侧开设有出泥口，所述出泥口的一端连接有出泥管，所述出泥管和板所述框压滤机之间连通，所述混合罐外壁的周侧开设有出水口，所述出水口处连接有出水管，所述出水管和所述污水池相连通。
优选的，所述混合罐的上方转动连接有板体，所述板体的上方连接有出药机构，所述出药机构的下方连接有伺服电机，所述伺服电机的输出端连接有位于所述板体上方的杆体，所述杆体的一端连接有穿过所述板体位于所述混合罐竖直方向上的第一搅拌杆。
优选的，所述第一搅拌杆靠近所述板体的一端连接有第一齿轮，所述板体下方的长度方向上转动连接有多根位于所述混合罐竖直方向上的支杆，所述支杆靠近所述板体的一侧连接有和所述第一齿轮啮合的第二齿轮。
优选的，所述支杆包括和所述第二齿轮连接的连接杆，所述连接杆的下方转动连接有位于所述混合罐竖直方向的第二搅拌杆，所述混合罐的上方连接有两个安装板，所述安装板的上方和下方之间贯穿开设有横截面为圆形的定位孔，所述第二搅拌杆位于所述定位孔的内部。
优选的，所述混合罐由上方所示的左右侧连接有第一U形框，所述板体的下方连接有位于所述第一U形框内的第一盘体，且所述第一盘体转动连接在所述第一U形框的空间内，所述混合罐由上方所示的上下侧连接有两个连接板，所述板体两侧均连接有和所述连接板相对应的延长板，所述延长板和所述连接板之间连接有第一弹簧，所述杆体的周侧连接有凸轮，所述连接板的上方连接有横截面为L形的连接柱，所述凸轮和所述连接柱之间相互挤压配合。
优选的，所述出水口处安装有过滤网，所述混合罐的下方开设有开口，所述开口的竖直方向上滑动配合有横截面为梯字形的挡板，所述挡板滑动配合在所述收集罐的竖直方向上，所述混合罐的内壁的周侧滑动配合有遮挡的环形板，所述环形板的相对侧贯穿开设有和出水口相适配的通槽，且所述环形板和所述挡板之间相配合。
优选的，所述环形板的上方连接有呈环形设置的气囊，所述挡板的上方连接有导向杆，所述环形板的上方和下方之间贯穿开设有供所述导向杆滑动的导向孔。
优选的，所述出药机构包括和伺服电机连接的收集箱，所述收集箱的下方连通有和所述板体之间固定连接出药筒，所述收集箱内壁底部连接有横截面为三角形的导向块，所述板体的上方和下方之间贯穿开设和所述出药筒的出药口连通的出药孔，所述出药孔的下方滑动配合有挡片。
优选的，所述混合罐的一侧开设有凹槽，所述凹槽的内部弹性配合有滑杆，所述滑杆的上方和所述挡片之间连接有固定杆，所述环形板的周侧连接有连接块，所述滑杆的上方和下方均设置有和所述连接块平面相适配的斜坡。
采用上述技术方案后，本发明与现有技术相比具有以下有益效果，当然，实施本发明的任一产品并不一定需要同时达到以下所述的所有优点：
1、本发明通过增加有多个多角度转动的搅拌杆，使得污水和药剂的混合速度更快，进而加快了对污水处理的速度，且多个多角度转动的搅拌杆的仅仅需要一个伺服电机即可完成其转动，节省了污水处理设备使用的电力资源，降低了企业使用污水处理设备的而产生的用电成本，具有良好的社会效益。
2、本发明通过设置有分离的方式对污水和泥浆进行处理，而且通过根据污水浮力进行移动的挡板，可以使的挡板在污水排出后使的泥浆从挡板处自动脱落到收集罐内，而且在后续挡板上升的时候驱动的挡片移动，是的出药孔可以将药剂自动流入混合罐内，使得本设备自动化程度更好，且用电成本更低。
（发明人：李博科;高国文;雷志新;李永刚;郝传志;徐锋;杜占庆;王维;高克）
