申请日：2017.01.16
公开(公告)日：2017.05.10
IPC分类号：C02F9/14; C02F3/30
摘要
本发明属于污水处理领域，具体的涉及一种分散式污水处理装置及利用其进行污水处理的方法。所述装置包括一个中心处理槽，所述中心处理槽为第一化粪室;所述中心处理槽外周设置有10个处理槽，所述10个处理槽绕所述中心处理槽围成一周，所述10个处理槽顺时针依次为：第二化粪室、第三化粪室、6个好氧/缺氧同步槽、澄清槽、清水箱。本发明提出分散式污水处理设计理念，一体化污水处理设备体积较小，搬运灵活，有效节约建筑空间，降低土地利用成本;最大限度的降低管网投资，在源头上对污水进行就地收集、就地处理与就地回用。高度集成一体化污水处理技术，在缺氧条件下，能提供良好的反硝化条件，强化系统脱氮效果。减少污水在反应器内的停留时间，大大节省了反应器的占地面积，具有极大的市场前景和经济价值。
说明书
一种分散式污水处理装置及利用其进行污水处理的方法
技术领域
本发明属于污水处理领域，具体地涉及一种分散式污水处理装置及利用其进行污水处理的方法。
背景技术
“十三五”规划强调农村是重中之重，环境问题是突出短板。农村环境既是最薄弱的难点，也是最有潜力的突破点和创新点。目前我国大部分农村污水没有得到有效的治理而被无序排放。如何实现经济有效的农村污水处理成为制约行业发展的瓶颈。研发有效的农村分散式污水处理技术与高效低耗一体化设备对响应“十三五”规划和改善农村环境具有重大意义。
随着城乡统筹步伐加快和新农村建设的全面推进，农村污水治理取得了一定进展。然而现有的农村生活污水的处理能力仍然不能满足日益增长的污水处理要求。针对该现状，我国各地陆续建设了一批村镇污水处理设施，大幅度提高了农村污水治理水平。分散式污水处理系统和设备因具有占地面积少、节省管网维护与建设费用、环境影响较小、因地制宜、灵活多样等优点，成为一种新型的、经济环保的污水处理技术。
目前，国内外研发的一体化污水处理设备，所采用的工艺以A/O、A2/O工艺为主。
鉴于我国农村地区多居住分散，农村生活污水处理存在管网建设投资大、运营维护成本高和处理效果不明显等诸多痛点，污水处理宜采用分散处理模式。然而，目前广泛使用的一体化设备普遍应用于处理量较大的地区，并且通常存在投资成本高、运行费用高及运行管理复杂等问题，较少有适合于个体户或农家乐等处理规模的一体化污水处理设备。因此，为进一步提高中水回用综合利用效率和一体化设备在农村污水处理的匹配度，迫切需要一种易操作、效果好、低成本的用于分散式污水处理的装置。
发明内容
为此，本发明所要解决的技术问题在于克服农村生活污水处理存在管网建设投资大、运营维护成本高和处理效果不佳等瓶颈，从而提出一种易操作、效果好、低成本的用于分散式污水处理装置。

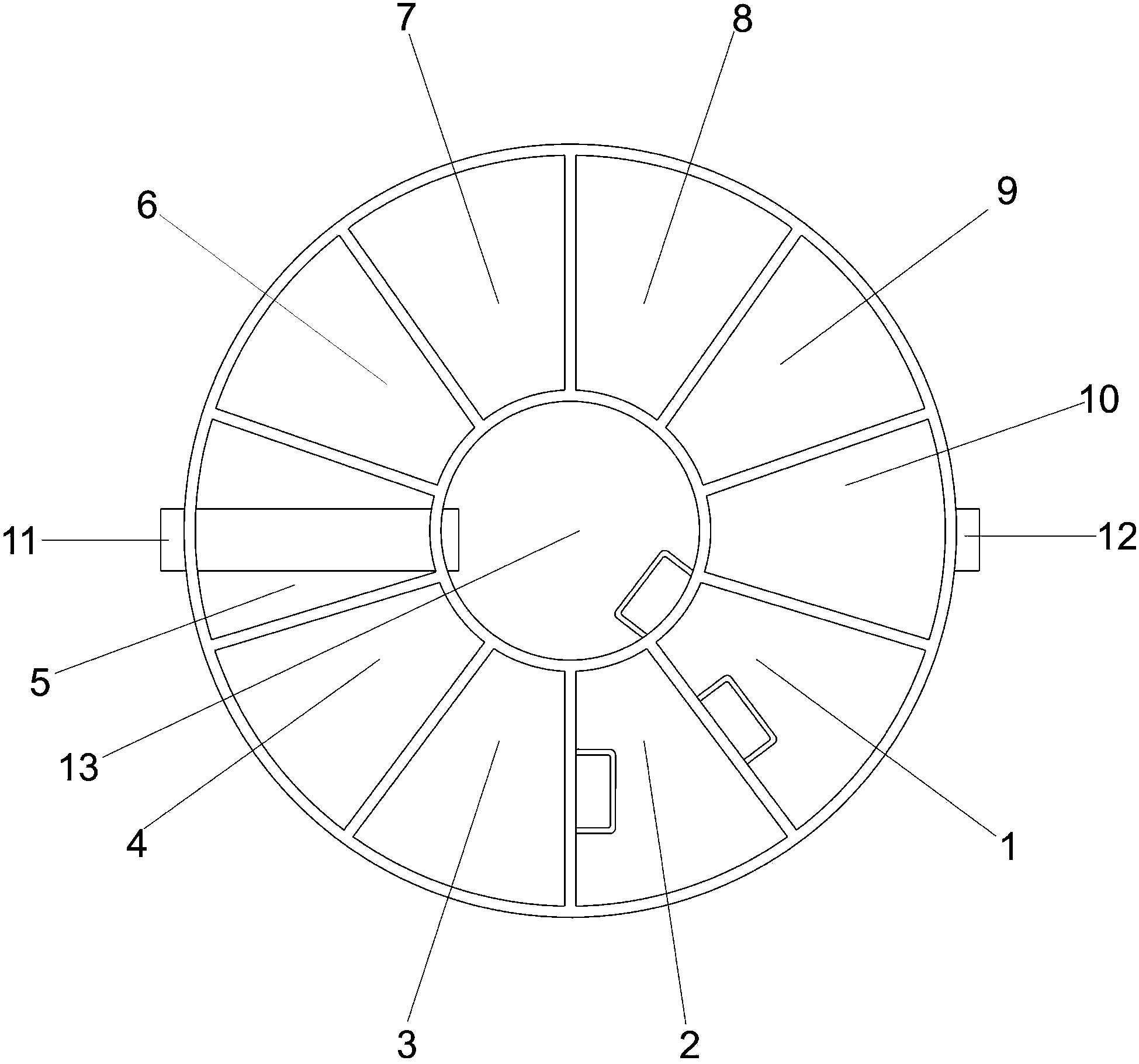

为解决上述技术问题，本发明公开了一种分散式污水处理装置，所述装置包括一个中心处理槽，所述中心处理槽为第一化粪室;所述中心处理槽外周设置有10个处理槽，所述10个处理槽绕所述中心处理槽围成一周，所述10个处理槽顺时针依次为：第二化粪室、第三化粪室、6个好氧/缺氧同步槽、澄清槽、清水箱。
优选的，所述中心处理槽与所述第二化粪室连通，所述10个处理槽从所述第二化粪室开始顺时针依次连通，所述第二化粪室和所述清水箱不连通。
优选的，所述中心处理槽还连接有一个进水口，所述清水箱还连接有一个出水口。
更为优选的，每个所述好氧/缺氧同步槽内、澄清槽设置有一个曝气管，用于曝气、气提过水或气提回流。
本发明还公开了一种利用任一项所述装置进行污水处理的方法，所述方法为：将污水流入所述污水处理装置的进水口，经三个所述化粪室预处理后，再依次流过六个所述好氧/缺氧同步槽;然后进入所述澄清槽实现固液分离，将上清液经气提过水或自流入所述清水箱中。
更为优选的，六个所述好氧/缺氧同步槽中放置改性生物填料。
本发明的上述技术方案相比现有技术具有以下优点：
(1)创新提出分散式污水处理设计理念
针对农村生活污水，一体化污水处理设备摒弃了传统的管网收集处理模式，创新性的提出分散处理模式。一体化污水处理设备体积较小，搬运灵活，有效节约建筑空间，降低土地利用成本;一体化设备还可以埋于地下，不占用地表面积。通过将终端处理设备安装在个体户或农家乐等建筑物的污水总管末端，保证每家每户单独安装、使用、维护管理。这种方式的好处在于可以最大限度的降低管网投资，在源头上对污水进行就地收集、就地处理与就地回用，还不会引起邻里纠纷，在后期能对维护费用(如电费等)进行清晰核算。
(2)高度集成一体化污水处理技术
通过优化集成化粪室、多级好氧/缺氧同步槽、澄清槽和硝化液回流系统等功能单元，结合置放于各好氧/缺氧同步槽内的高效改性生物填料，使系统兼具活性污泥法和生物接触氧化法的优势。由于化粪室有机物含量较高，在缺氧条件下，能提供良好的反硝化条件，强化系统脱氮效果。在各好氧/缺氧同步槽内，利用一组从空间上分割的微生物来净化污水中的污染物质，这些微生物菌群形成食物链，模拟自然生态环境，使每种生物成为食物链上一级微生物的“粮食”。从各工艺段的空间设置来看，前段的微生物、自身氧化的微生物及剩余微生物的残体被后端的微生物吃掉，从而使整个系统基本不产生剩余有机污泥。一体化污水处理设备有利于旱改水厕入户工作，促进实现厕所革命。
(3)自主研发高效改性生物填料
采用高效改性生物填料，该填料为中空渔网状球体，在球体内部填充有海绵填料，在为微生物菌群提供附着场所的同时，兼有截留悬浮物的作用。利用填料的特殊结构，配合曝气管路提供微生物所需的氧气，使得填料本身形成一个微型的反应器，形成若干好氧和缺氧相交替的生化功能区，好氧反应与缺氧反应同步进行，强化了同步硝化反硝化的生物脱氮效果，无需在反应器内设置单独的好氧槽和缺氧槽，减少污水在反应器内的停留时间，大大节省了反应器的占地面积。
(4)引入气提技术实现系统节能降耗
通过曝气支管实现硝化液回流和气提过水，以气提技术代替传统污水处理中的回流泵，有效提高了氧气利用率，减少了运行能耗和设备故障点。澄清槽中无机污泥气提回流至化粪室，化粪室沉积物按实际需要定期清掏(每年或半年一次)，清掏物可作为庭院植物肥料加以利用。
