申请日 2016.12.31
公开(公告)日 2017.05.10
IPC分类号 C02F9/14; C02F11/12
摘要
本发明公开了一种污水处理系统，包括云服务器、污水分析模块、污水处理模块、水质检测模块、报警模块;云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数;污水分析模块用于分析并记录污水水质参数;污水处理模块获取调节参数后对污水进行处理;水质检测模块对经过处理的污水进行检测;报警模块获取水质检测信息并与预存储的达标水质参数进行比对。本系统适合需要应对不同工厂排放污水的处理厂，设备参数由多家污水处理厂共享，在污水处理的过程中对设备参数进行完善，避免了现有条件下许多处理厂使用同一套参数处理不同排放污水的情况，克服思维定势，以使得污水处理能达到最佳效果。
权利要求书
1.一种污水处理系统，其特征在于，包括云服务器、污水分析模块、污水处理模块、水质检测模块、报警模块;
所述云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数，所述云服务器发送调节参数至污水处理模块;
所述污水分析模块用于分析并记录污水水质参数，并将水质参数上传至云服务器，所述污水分析模块包括高清摄像机、温度传感器、DO传感器、pH传感器、污泥浓度传感器;
所述污水处理模块获取存储于云服务器中的调节参数后对污水进行处理，所述污水处理模块包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元;
所述水质检测模块通过人工检测的方式对经过处理的污水进行检测，并将水质检测信息发送至报警模块;
所述报警模块获取水质检测信息并与预存储的达标水质参数进行比对。
2.根据权利要求1所述的一种污水处理系统，其特征在于：所述污水水质参数包括污水温度、pH值、污泥浓度、污水溶氧量。
3.根据权利要求1所述的一种污水处理系统，其特征在于：所述调节参数包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元中设置的水质处理设备的运行参数。
4.根据权利要求1所述的一种污水处理系统，其特征在于：所述云服务器获取污水分析模块采集的污水水质参数后与存储的污水水质参数进行比对，之后将与匹配成功的污水水质参数关联的调节参数发送至污水处理模块，所述污水处理模块将获取的调节参数传输至各处理单元中设置的水质处理设备上。
5.根据权利要求1所述的一种污水处理系统，其特征在于：所述高清摄像机用于监控污水视频图片，所述高清摄像机将采集的视频图片发送至报警模块。
6.根据权利要求1所述的一种污水处理系统，其特征在于：所述报警模块判断水质是否达标，若不达标，则报警模块播放报警音频并展示高清摄像机采集的视频图片，否则，报警模块将调节参数与污水水质参数关联后上传至云服务器。
说明书
一种污水处理系统
技术领域
本发明属于污水处理技术领域，特别是涉及一种污水处理系统。
背景技术
随着国家实施节能减排战略、加快培育发展战略性新兴产业，我国污水处理行业的建设规模和服务范围将进一步扩大。污水处理建设市场和运营市场进入高速发展期，产业整合逐步展开，污水处理市场化改革将进一步推进，我国污水处理投资运营市场具有广阔的市场空间。
一方面，尽管目前设市城市污水处理率已提前完成70%的目标，但县城和建制镇污水处理率依然较低。另一方面，我国农村污染不断扩大，导致流域支流、河网以及地下水的水质持续快速恶化。《国务院办公厅转发环保总局等部门关于加强农村环境保护工作意见的通知》指出，要逐步推进县域污水处理设施的统一规划、统一建设、统一管理。有条件的小城镇和规模较大村庄应建设污水处理设施，城市周边村镇的污水可纳入城市污水收集管网，对居住比较分散、经济条件较差村庄的生活污水，可采取分散式、低成本、易管理的方式进行处理。中小规模的水污染治理项目具备广阔的市场发展前景。
根据国家环保部环境规划院、国家信息中心发布的《2008-2020年中国环境经济形势分析与预测》，在处理水平正常提高的情况下，我国“十二五”和“十三五”期间的废水治理投入(含治理投资和运行费用)将分别达到10,583亿元和13,922亿元;而在既定控制目标下，“十二五”和“十三五”期间我国废水治理投入将分别达到12,781亿元和15,603亿元。
发明内容
本发明的目的在于提供一种污水处理系统，避免了现有条件下许多处理厂使用同一套参数处理不同排放污水的情况，克服思维定势，以使得污水处理能达到最佳效果。
本发明是通过以下技术方案实现的：

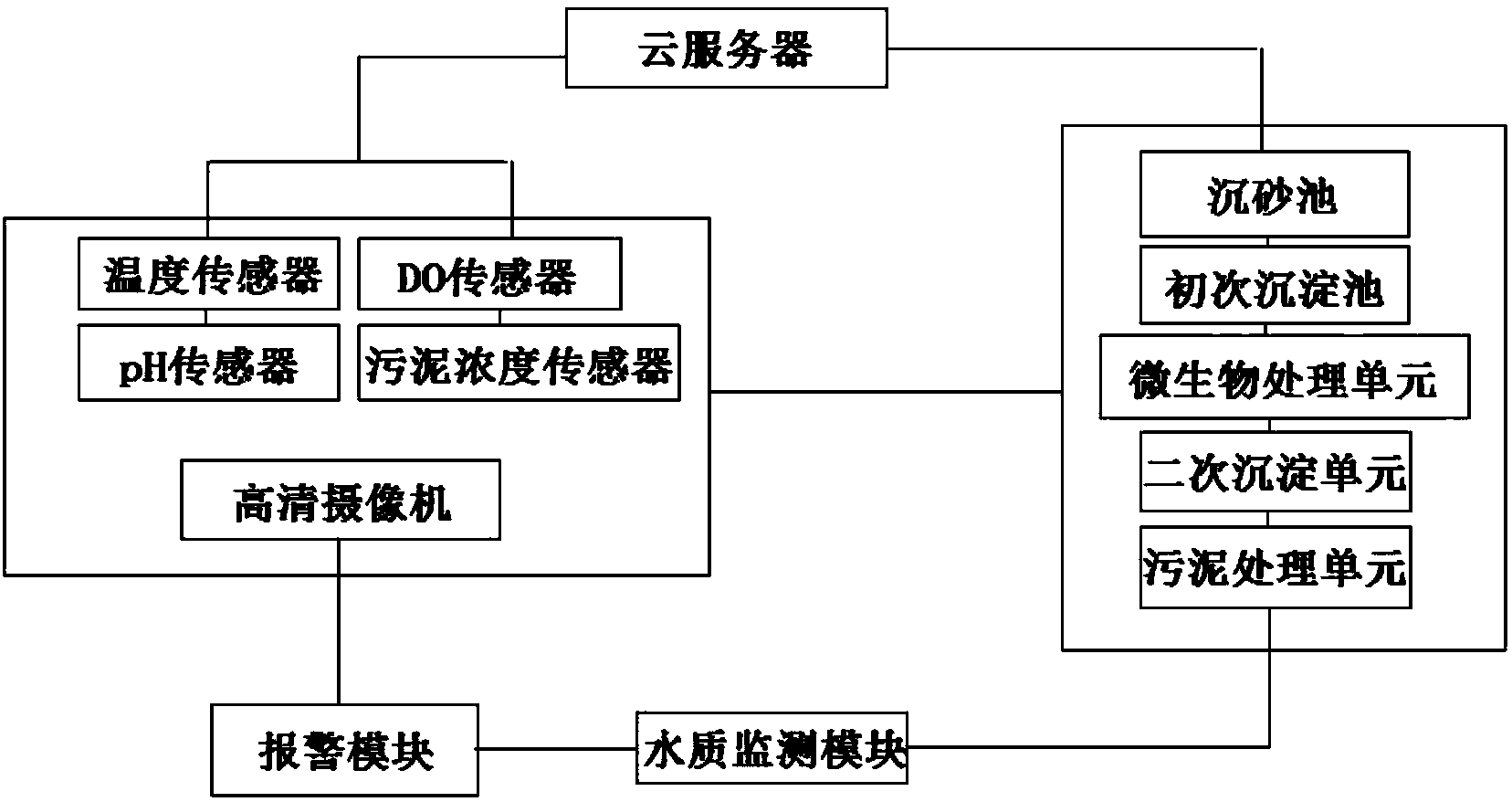

一种污水处理系统，包括云服务器、污水分析模块、污水处理模块、水质检测模块、报警模块;
所述云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数，所述云服务器发送调节参数至污水处理模块;
所述污水分析模块用于分析并记录污水水质参数，并将水质参数上传至云服务器，所述污水分析模块包括高清摄像机、温度传感器、DO传感器、pH传感器、污泥浓度传感器，
所述污水处理模块获取存储于云服务器中的调节参数后对污水进行处理，所述污水处理模块包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元;
所述水质检测模块通过人工检测的方式对经过处理的污水进行检测，并将水质检测信息发送至报警模块;
所述报警模块获取水质检测信息并与预存储的达标水质参数进行比对。
进一步地，所述污水水质参数包括污水温度、pH值、污泥浓度、污水溶氧量。
进一步地，所述调节参数包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元中设置的水质处理设备的运行参数。
进一步地，所述云服务器获取污水分析模块采集的污水水质参数后与存储的污水水质参数进行比对，之后将与匹配成功的污水水质参数关联的调节参数发送至污水处理模块，所述污水处理模块将获取的调节参数传输至各处理单元中设置的水质处理设备上。
进一步地，所述高清摄像机用于监控污水视频图片，所述高清摄像机将采集的视频图片发送至报警模块。
进一步地，所述报警模块判断水质是否达标，若不达标，则报警模块播放报警音频并展示高清摄像机采集的视频图片，否则，报警模块将调节参数与污水水质参数关联后上传至云服务器。
本发明具有以下有益效果：
本发明通过对处理前的污水水质进行检测，并将检测参数和设备参数存储在云服务器中，之后处理同类型污水时，可以直接从云服务器中直接下载设备参数，适合需要应对不同工厂排放污水的处理厂，同时设备参数由多家污水处理厂共享，在污水处理的过程中对设备参数进行完善，避免了现有条件下许多处理厂使用同一套参数处理不同排放污水的情况，克服思维定势，以使得污水处理能达到最佳效果。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
