申请日 2016.12.30
公开(公告)日 2017.05.31
IPC分类号 B01D21/02; B01D21/24
摘要

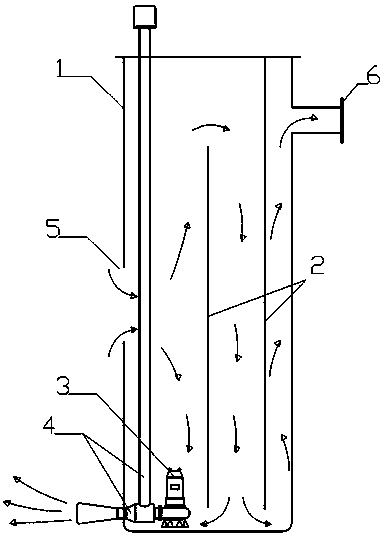

一种高效曝气 沉淀一体化污水处理装置，包括装置外壳(1)、导流隔板(2)、潜水泵或潜污泵(3)及射流器(4)。所述装置外壳中部设有泥水混合液进口(5)、上部设有清水出口(6)，所述装置内部设有一定间隔且上下错位的导流隔板(2)。所述装置外壳(1)整体呈立方体状或圆筒状，采用玻璃钢、碳钢或不锈钢制成。所述导流隔板(2)，采用玻璃钢、碳钢或不锈钢制成。
权利要求书
1.一种高效曝气-沉淀一体化污水处理装置，包括装置外壳(1)、导流隔板(2)、潜水泵或潜污泵(3)及射流器(4)，其特征在于：所述装置外壳中部设有泥水混合液进口(5)、上部设有清水出口(6)，所述装置内部设有一定间隔且上下错位的导流隔板(2)。
2.根据权利要求1所述高效曝气-沉淀一体化污水处理装置，其特征在于：所述装置外壳(1)整体呈立方体状或圆筒状，采用玻璃钢、碳钢或不锈钢制成。
3.根据权利要求1所述高效曝气-沉淀一体化污水处理装置，其特征在于：所述导流隔板(2)，采用玻璃钢、碳钢或不锈钢制成。
4.根据权利要求1所述高效曝气-沉淀一体化污水处理装置，其特征在于：所述潜水泵或潜污泵(3)及射流器(4)采用碳钢、耐腐蚀塑料或不锈钢材质制成，可选用标准通用潜水泵或潜污泵及射流器。
说明书
高效曝气-沉淀一体化污水处理装置
技术领域
本发明涉及一种高效曝气-沉淀一体化污水处理装置，属于污水处理技术领域。
背景技术
曝气工艺广范应用于市政污水或工业废水处理中，最主要是以好氧池或接触氧化池构筑物形式实现本工艺。其必须的常规配置为风机、曝气管道、曝气头等。当曝气管道或曝气头出现故障时，需要将池体内污水抽出后检修，在实际运行过程中存在检修困难的问题。
沉淀工艺广范应用于市政污水或工业废水处理中，最主要是以二沉池构筑物形式实现本工艺。二沉池一般需要单独设置，存在占地面积较大，沉淀效率低下，池内设施检修困难等问题。
曝气工艺和沉淀(二沉池)工艺作为目前经典的活性污泥法污水处理工艺中必不可少的工艺，有着不可取代的意义，但这两种工艺分别设置，联合使用，对运行管理者的专业技术能力有较高要求。由于目前农村生活污水治理也在如火如荼的展开，运维技术人员的缺乏和运行维护成本高，使这种传统的分别设置曝气池和沉淀池(二沉池)工艺推广受到了局限性。
发明内容
本发明要解决的技术问题是，针对现有技术不足，提出一种结构简单，体积小，安装、运行管理方便的高效曝气-沉淀一体化污水处理装置。
本发明为解决上述技术问题提出的技术方案是一种高效曝气-沉淀一体化污水处理装置，包括装置外壳、潜水泵或潜污泵及射流器，所述装置外壳中部设有泥水混合液进口、上部设有清水出口，所述装置内部设有一定间隔且上下错位的导流隔板。
优选的，所述装置外壳整体呈立方体状或圆筒状，采用玻璃钢、碳钢或不锈钢制成。
优选的，所述导流隔板，采用玻璃钢、碳钢或不锈钢制成。
优选的，所述潜水泵或潜污泵及射流器采用碳钢、耐腐蚀塑料或不锈钢材质制成，可选用标准通用潜水泵或潜污泵及射流器。
本发明带来的有益效果是：本发明通过把沉淀工艺和曝气工艺相结合，优化设计为一体化污水处理装置，根据(浅池)沉淀理论，泥水混合物进入此设备后撞击第一导流板后，颗粒污泥向导流板两侧沉降，同时水流速度减小。第一次撞击后沉降的污泥落在设备底部靠近污泥泵附近，并迅速被污泥泵吸走，少量携带污泥颗粒的泥水混合物从上部流出，经第二导流板撞击后再次沉降，沉到底部，被污泥泵吸走，上清液从清水口排出。污泥泵吸走底部浓度较大污泥的同时，加速了泥水混合物进入装置的流速，从而实现了高效沉淀。底部污泥被污泥泵送入与其耦合的射流器，与空气混合后送入好氧池(曝气池)，实现高效曝气。
另外，本发明很好的解决了农村生活污水或小型市政污水处理过程中的充氧曝气及泥水分离问题，该装置直接安装与生化池(O段)，代替传统的曝气和二沉池工艺，可有效节约设备(风机及曝气系统)和构筑物(二沉池)的投入，以及运行管理费用。
