申请日 2016.12.30
公开(公告)日 2017.03.22
IPC分类号 C02F1/52; C02F1/40
摘要
本发明提出一种高浓度悬浮物和含油污水净化处理装置，包括壳体及进水布水系统、锥形水力减速区、上升层流区、出水收集系统，进水布水系统的底部设有布水器，锥形水力减速区的大口朝上且其内设有污泥内置聚集系统，上升层流区顶部设有斜板及检测取样口，壳体外设有污泥外置聚集系统和排泥系统;布水器与污水进水管道连接，污水进水管道上设有药剂投加口;污泥内置聚集系统与污泥外置聚集系统连接，污泥外置聚集系统与排泥系统连接，污泥内置聚集系统贯穿锥形水力减速区的顶端和上升层流区的底端。本发明可以使得污水中自动形成动态膜过滤层，对高浓度悬浮物和油的去除率高达98%以上，且使用寿命长、工艺流程短、污水处理量大。
权利要求书

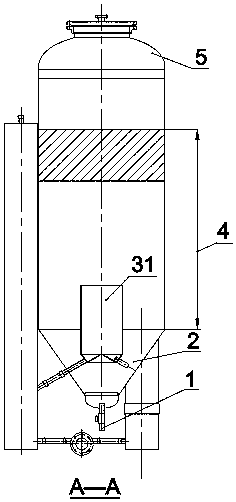

1.一种高浓度悬浮物和含油污水净化处理装置，其特征在于：包括壳体及设于所述壳体内部、由下往上依序连接的进水布水系统(1)、锥形水力减速区(2)、上升层流区(4)、出水收集系统(5)，进水布水系统(1)的底部设有布水器，锥形水力减速区(2)的大口朝上，锥形水力减速区(2)内设有污泥内置聚集系统(31)，上升层流区(4)顶部设有斜板及检测取样口(7)，所述壳体外设有污泥外置聚集系统(32)和排泥系统(6);
所述布水器与污水进水管道连接，所述污水进水管道上设有药剂投加口;污泥内置聚集系统(31)与污泥外置聚集系统(32)连接，污泥外置聚集系统(32)与排泥系统(6)连接，污泥内置聚集系统(31)贯穿锥形水力减速区(2)的顶端和上升层流区(4)的底端。
2.根据权利要求1所述的高浓度悬浮物和含油污水净化处理装置，其特征在于：污泥内置聚集系统(31)与污泥外置聚集系统(32)通过柔性透明管道连接。
3.根据权利要求1所述的高浓度悬浮物和含油污水净化处理装置，其特征在于：所述布水器与所述污水进水管道通过螺纹连接。
4.根据权利要求1所述的高浓度悬浮物和含油污水净化处理装置，其特征在于：排泥系统(6)上设有污泥排出管道，所述污泥排出管道上设有控制阀。
说明书
一种高浓度悬浮物和含油污水净化处理装置
技术领域
本发明涉及高浓度悬浮物污水处理技术领域，特别是指一种高浓度悬浮物和含油污水净化处理装置。
背景技术
污水中含悬浮物、油较高时直接外排对环境危害较大，而常规的处理工艺方式是先沉淀再过滤，对设备的工作性能要求较高。
市场上现有的过滤设备，有一般过滤设备和深处理过滤设备。以过滤介质来区分，一般过滤设备主要有核桃壳滤料过滤器、石英砂与无烟煤过滤器、纤维球过滤器、活性炭过滤器，这些过滤设备去除杂质的效果都不错，但滤料使用寿命有限，需要定期更换，如果水质条件较差，比如含油较高，水质粘度较大时，滤料板结厉害，更换困难;深处理过滤设备按过滤膜的孔径来区分，主要有微滤膜、超滤膜、纳滤膜和反渗透膜，这些过滤膜过滤效果非常好，但是存在如下缺点：(1)由特定材料加工而成，制作工艺复杂且要求高;(2)污水中污染物容易附着在膜壁上，膜通量下降快，出水效率降低。(3)膜使用寿命有限，需要定期更换。
除此以外，上述所有的一般过滤设备与深处理过滤设备不耐油污，在处理高浓度、高含油污水时存在以下问题：(1)油污清洗困难，设备堵塞严重，过滤效率大幅下降;(2)程序控制复杂，需要配置反冲洗系统，增加使用成本。
如何设计一种专门用于高浓度悬浮物和含油污水净化处理装置，是目前急需解决的技术问题。
发明内容
为解决以上现有技术的不足，本发明提出了一种高浓度悬浮物和含油污水净化处理装置。
本发明的技术方案是这样实现的：
一种高浓度悬浮物和含油污水净化处理装置，包括壳体及设于壳体内部、由下往上依序连接的进水布水系统、锥形水力减速区、上升层流区、出水收集系统，进水布水系统的底部设有布水器，锥形水力减速区的大口朝上且其内设有污泥内置聚集系统，上升层流区顶部设有斜板及检测取样口，壳体外设有污泥外置聚集系统和排泥系统;
布水器与污水进水管道连接，污水进水管道上设有药剂投加口;污泥内置聚集系统与污泥外置聚集系统连接，污泥外置聚集系统与排泥系统连接，污泥内置聚集系统贯穿锥形水力减速区的顶端和上升层流区的底端。
优选的，污泥内置聚集系统与污泥外置聚集系统通过柔性透明管道连接。
更为优选的，布水器与污水进水管道通过螺纹连接。
最为优选的，排泥系统上设有污泥排出管道，污泥排出管道上设有控制阀。
本发明利用水力絮凝原理，在污水中自动形成动态膜过滤层，可以将污水中的高浓度悬浮物和油去除至98%以上，且占地面积小、使用寿命长、工艺流程短、污水处理量大、投资及使用成本低，值得应用推广。
