申请日 2016.12.30
公开(公告)日 2017.03.08
IPC分类号 C02F9/04
摘要
本发明创造提供了一种错流精滤污水处理系统，包括原水箱、初滤机构、超滤膜组件、重介质混凝反应池、超滤水箱、综合反应池、精密过滤器、反渗透膜组件，所述的原水箱通过管路与所述的初滤机构相连，所述的超滤膜组件通过管路与所述的初滤机构相连，所述的重介质混凝反应池通过管路与所述的超滤膜组件相连，所述的超滤水箱通过管路与所述的重介质混凝反应池相连，所述的综合反应池通过管路与所述的超滤水箱相连，所述的精密过滤器通过管路与所述的综合反应池相连，所述的反渗透膜组件通过管路与所述的精密过滤器相连。本发明创造所述的错流精滤污水处理系统设置有初滤机构、超滤膜组件、精密过滤器等过滤装置，对污水进行深度的过滤。
权利要求书
1.一种错流精滤污水处理系统，其特征在于：包括原水箱、初滤机构、超滤膜组件、重介质混凝反应池、超滤水箱、综合反应池、精密过滤器、反渗透膜组件，所述的原水箱通过管路与所述的初滤机构相连，所述的超滤膜组件通过管路与所述的初滤机构相连，所述的重介质混凝反应池通过管路与所述的超滤膜组件相连，所述的超滤水箱通过管路与所述的重介质混凝反应池相连，所述的综合反应池通过管路与所述的超滤水箱相连，所述的精密过滤器通过管路与所述的综合反应池相连，所述的反渗透膜组件通过管路与所述的精密过滤器相连;
所述的初滤机构包括预处理滤芯、粗滤滤芯、精滤滤芯，所述的原水池通过管路与所述的预处理滤芯相连，所述的预处理滤芯、粗滤滤芯、精滤滤芯通过管路依次串联连接，所述的精滤滤芯通过管路与所述的超滤膜组件相连。
2.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的超滤膜组件的顶部设置有错流排水管道。
3.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的重介质混凝反应池的内部设置有若干的搅拌装置，所述的搅拌装置错位设置。
4.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的超滤水箱上设置有反洗加药装置。
5.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的综合反应池上设置有泥垢剂加药装置与还原剂加药装置。
6.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的反渗透膜组件上设置有反渗透浓水管道。
7.根据权利要求4或5所述的错流精滤污水处理系统，其特征在于：所述的反洗加药装置、泥垢剂加药装置与还原剂加药装置上均设置有一阻尼器。
8.根据权利要求1所述的错流精滤污水处理系统，其特征在于：所述的超滤膜组件中的膜的材料采用无纺布、聚合物、金属、陶瓷、纤维玻璃或薄膜复合物中的一种。
说明书
一种错流精滤污水处理系统
技术领域
本发明创造属于水处理领域，尤其是涉及一种错流精滤污水处理系统。
背景技术
由于水体富营养化问题日益严重，对于排放污水中的氮、磷指标要求开始越来越严格。我国2002年发布的GB18918-2002《城镇污水处理厂污染物排放标准》中一级标准的A标准要求TP小于0.5mg/l，氨氮小于5mg/l，总氮小于15mg/l。因此，处理污水过程中，需要特别注重氮磷等营养物质的去除。
传统的膜生物反应器工艺将曝气池和沉淀池集成在一起，通过膜截留作用大大提高了反应器内的微生物浓度，使得不同类型的微生物得以富集生长，特别是使硝化菌长期停留在好氧池内，在不增加池容的前提下，延长了污泥泥龄，满足了硝化菌的生长，减少了硝化菌的流失。因此，膜生物反应器对有机物、氨氮和悬浮物等去除具有明显的效果。目前，已经公开的膜生物反应器技术，大多数为综合处理装置，所涉及的处理装置均是独立分离式的结构，不仅主体设备体积过大，系统繁杂，而且制造成本也高，运行成本也高，显然不适合小型社区或农村村镇的生活污水处理工程。
发明内容
有鉴于此，本发明创造旨在提出一种错流精滤污水处理系统，占地面积小，投资和运行成本低，能有效去除污水中的有机物、氮和磷等营养物质，以及重金属物质。
为达到上述目的，本发明创造的技术方案是这样实现的：

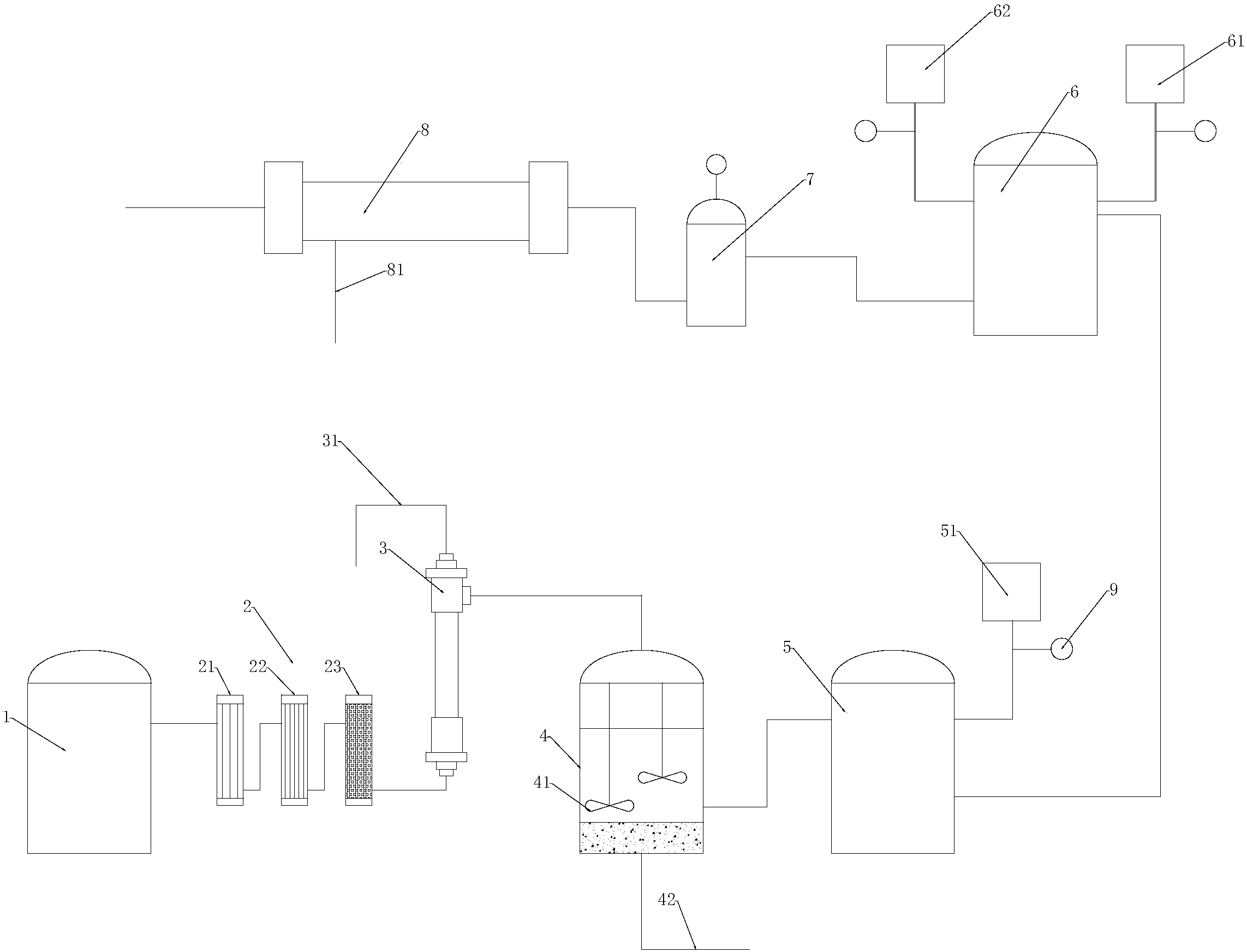

一种错流精滤污水处理系统，包括原水箱、初滤机构、超滤膜组件、重介质混凝反应池、超滤水箱、综合反应池、精密过滤器、反渗透膜组件，所述的原水箱通过管路与所述的初滤机构相连，所述的超滤膜组件通过管路与所述的初滤机构相连，所述的重介质混凝反应池通过管路与所述的超滤膜组件相连，所述的超滤水箱通过管路与所述的重介质混凝反应池相连，所述的综合反应池通过管路与所述的超滤水箱相连，所述的精密过滤器通过管路与所述的综合反应池相连，所述的反渗透膜组件通过管路与所述的精密过滤器相连;
所述的初滤机构包括预处理滤芯、粗滤滤芯、精滤滤芯，所述的原水池通过管路与所述的预处理滤芯相连，所述的预处理滤芯、粗滤滤芯、精滤滤芯通过管路依次串联连接，所述的精滤滤芯通过管路与所述的超滤膜组件相连。
进一步，所述的超滤膜组件的顶部设置有错流排水管道。
进一步，所述的重介质混凝反应池的内部设置有若干的搅拌装置，所述的搅拌装置错位设置。
进一步，所述的超滤水箱上设置有反洗加药装置。
进一步，所述的综合反应池上设置有泥垢剂加药装置与还原剂加药装置。
进一步，所述的反渗透膜组件上设置有反渗透浓水管道。
进一步，所述的反洗加药装置、泥垢剂加药装置与还原剂加药装置上均设置有一阻尼器。
进一步，所述的超滤膜组件中的膜的材料采用无纺布、聚合物、金属、陶瓷、纤维玻璃或薄膜复合物中的一种。
所述的重介质混凝反应池的底部设置有放空管。
相对于现有技术，本发明创造所述的错流精滤污水处理系统具有以下优势：
(1)本发明创造所述的错流精滤污水处理系统设置有初滤机构、超滤膜组件、精密过滤器等过滤装置，对污水进行深度的过滤，同时设置有重介质混凝反应池、超滤水箱、综合反应池对污水中无法滤掉的物质进行反应，去除其中的有机物、氮、磷以及重金属物质，有效的进行污水处理工作。
(2)本发明创造所述的初滤机构设置有预处理滤芯、粗滤滤芯、精滤滤芯，对污水进行初步过滤，防止污水中大颗粒物质对超滤膜组件等机构造成损害。
