申请日 2016.12.30
公开(公告)日 2017.03.22
IPC分类号 C02F9/14; B01D35/16; B01D36/04; C02F1/00; C02F1/32; C02F1/50; C02F1/66; C02F3/00
摘要
翻译本发明提供了一种污水处理装置，包括依次连接的过滤装置、中和装置、生化池和杀菌装置，生化池还与污泥脱水装置相连;过滤装置包括箱体，箱体内被两个隔板分隔为沉降室和两个过滤室，隔板上端铰接有加长板，箱体内设有过滤网，过滤网上设有刮泥装置，刮泥装置包括刮板和液压缸，沉降室下端设有出料口，过滤室下端均设有滤液出口;过滤室下端流出的污水经过滤液出口，通过管道依次经过中和装置和生化池，生化池中反应后的污水进入杀菌装置，污泥进入污泥脱水装置，污泥脱水装置中脱出的水经过循环管道回到中和装置。本发明所述的污水处理装置，对污水进行了有效的处理，使得排放出来的水能达到要求，避免了对环境的污染。
权利要求书

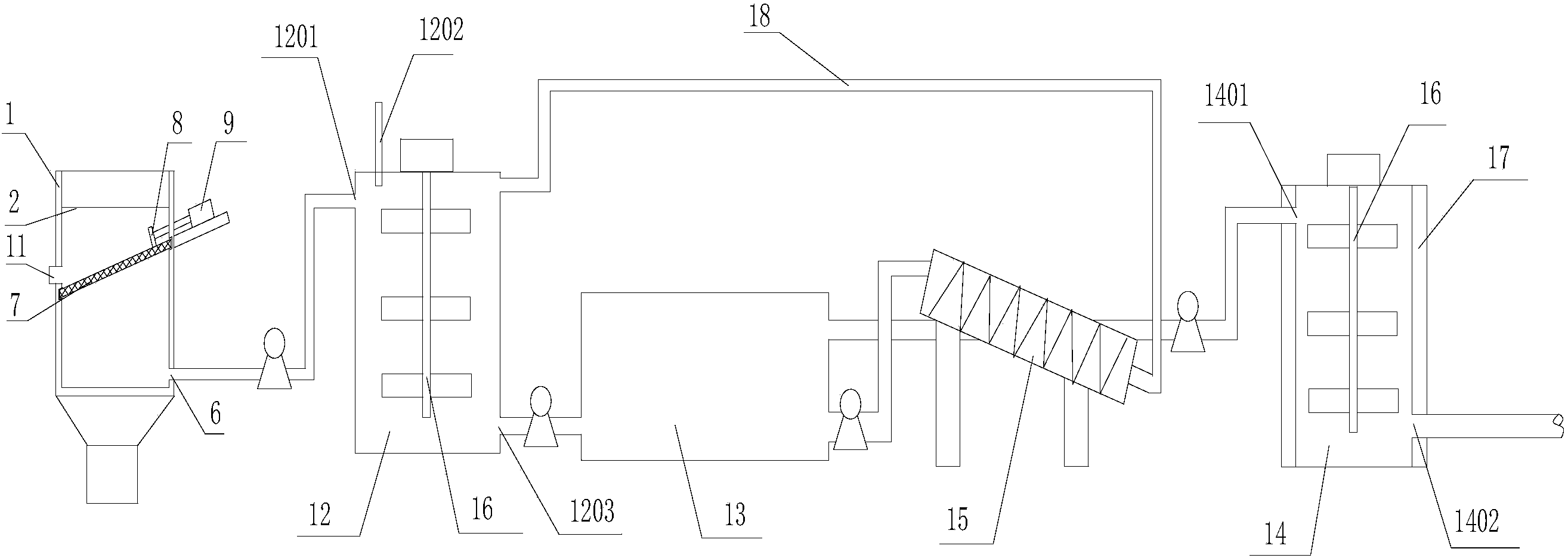

1.一种污水处理装置，其特征在于：包括依次连接的过滤装置、中和装置(12)、生化池(13)和杀菌装置(14)，所述生化池(13)还与污泥脱水装置(15)相连;
所述过滤装置包括箱体(1)和过滤网(7)，所述箱体(1)上端开口，所述箱体(1)内被两个竖直设置的隔板(2)分隔为沉降室(3)和两个过滤室(4)，所述沉降室(3)位于两个过滤室(4)之间，所述沉降室(3)下端设有出料口(5)，所述过滤室(4)下端均设有滤液出口(6)，所述过滤网(7)在箱体(1)内倾斜设置，所述隔板(2)的高度低于所述箱体(1)的侧壁的高度;
所述过滤室(4)下端流出的污水经过滤液出口(6)，通过管道依次经过中和装置(12)和生化池(13)，生化池(13)中反应后的污水进入杀菌装置(14)，污泥进入污泥脱水装置(15)，污泥脱水装置(15)中脱出的水经过循环管道(18)回到中和装置(12)。
2.根据权利要求1所述的污水处理装置，其特征在于：所述过滤网(7)上设有刮泥装置，所述刮泥装置包括刮板(8)和液压缸(9)，所述刮板(8)设于过滤网(7)的一端，所述刮板(8)与液压缸(9)的活塞杆相连，所述液压缸(9)位于过滤网的较高一端的过滤室(4)外侧，所述活塞杆穿过过滤室(4)侧壁，所述隔板(2)的高度低于所述箱体(1)的侧壁的高度，所述隔板(2)上端铰接有加长板(10)。
3.根据权利要求2所述的污水处理装置，其特征在于：所述过滤网(7)较低一端的过滤室(4)侧壁上设有污泥出口(11)。
4.根据权利要求1所述的污水处理装置，其特征在于：所述中和装置(12)包括反应罐和设置于反应罐内的搅拌装置(13)，所述反应罐上端设有反应罐进料口(1201)和调节剂进料口(1202)，所述反应罐下端设有反应罐出料口(1203)，所述反应罐进料口(1201)与滤液出口(6)通过管道相连。
5.根据权利要求1所述的污水处理装置，其特征在于：所述杀菌装置(14)包括杀菌罐和设置于杀菌罐内的搅拌装置(16)，所述杀菌罐内侧壁上设有夹层(17)，所述夹层(17)内设有紫外灯，所述杀菌罐上端设有杀菌罐进料口(1401)，下端设有杀菌罐出料口(1402)。
6.根据权利要求1所述的污水处理装置，其特征在于：所述污泥脱水装置(15)为叠螺式污泥脱水机。
说明书
一种污水处理装置
技术领域
本发明属于节能环保技术领域，尤其是涉及一种污水处理装置。
背景技术
污水处理技术是通过一定技术手段将水中污染物进行富集后实现水体净化的一项技术，大型的污水处理项目一般都需要在专门的污水处理厂中完成。污水处理厂所产生的污泥，则形成了一种新的污染物，尽管目前已经大力推广污泥减量化处理，但是污泥量仍然很大，而且处理仍较困难。
污泥中含有许多有害物质，如难降解的有机物、重金属元素、病原微生物、虫卵、杂草种子等，若不妥善处理处置，不但会造成能源的浪费，更会给社会和人类赖以生存的自然环境造成巨大的危害。我国的城市化进程不断加快，导致了城市污泥的快速增长，污泥具有热值低、含水率高、易腐烂和成分复杂等特点，如处置不当会对周围环境和人们的生活产生非常大的负面影响。同时污泥因投资少、能耗低、运行费用低、有机部分可转化成土壤改良剂成分等优点，被认为是最有发展潜力的一种土地利用处置方式，可减少污泥带来的负面效应。
发明内容
有鉴于此，本发明旨在提出一种污水处理装置，使得排放出来的水能达到要求，避免了对环境的污染。
为达到上述目的，本发明的技术方案是这样实现的：
一种污水处理装置，包括依次连接的过滤装置、中和装置、生化池和杀菌装置，所述生化池还与污泥脱水装置相连;
所述过滤装置包括箱体和过滤网，所述箱体上端开口，所述箱体内被两个竖直设置的隔板分隔为沉降室和两个过滤室，所述沉降室位于两个过滤室之间，所述沉降室下端设有出料口，所述过滤室下端均设有滤液出口，所述过滤网在箱体内倾斜设置，所述隔板的高度低于所述箱体的侧壁的高度;
所述过滤室下端流出的污水经过滤液出口，通过管道依次经过中和装置和生化池，生化池中反应后的污水进入杀菌装置，污泥进入污泥脱水装置，污泥脱水装置中脱出的水经过循环管道回到中和装置。
进一步的，所述过滤网上设有刮泥装置，所述刮泥装置包括刮板和液压缸，所述刮板设于过滤网的一端，所述刮板与液压缸的活塞杆相连，所述液压缸位于过滤网的较高一端的过滤室外侧，所述活塞杆穿过过滤室侧壁，所述隔板的高度低于所述箱体的侧壁的高度，所述隔板上端铰接有加长板。
进一步的，所述过滤网较低一端的过滤室侧壁上设有污泥出口。
进一步的，所述中和装置包括反应罐和设置于反应罐内的搅拌装置，所述反应罐上端设有反应罐进料口和调节剂进料口，所述反应罐下端设有反应罐出料口，所述反应罐进料口与滤液出口通过管道相连。
进一步的，所述杀菌装置包括杀菌罐和设置于杀菌罐内的搅拌装置，所述杀菌罐内侧壁上设有夹层，所述夹层内设有紫外灯，所述杀菌罐上端设有杀菌罐进料口，下端设有杀菌罐出料口。
进一步的，所述污泥脱水装置为叠螺式污泥脱水机。
相对于现有技术，本发明所述的污水处理装置具有以下优势：
本发明所述的污水处理装置，通过过滤装置将污水中含有的固体颗粒杂质进行初步的分离，初步过滤后的带有污泥的污水再依次经过中和装置和生化池，生化池中处理后的污水进入杀菌装置杀菌后排放，生化池中处理后的污泥进入到污泥脱水装置进行脱水，脱出的水循环回中和装置，对于污水具有较好的处理效果，减小了对于环境的污染;
过滤装置中设置了刮泥装置，能够定期进行清理，隔板和加长板的设置，实现了不间断过滤，提高了工作效率。
