申请日 2016.12.30
公开(公告)日 2017.05.17
IPC分类号 G05D27/02; G05B19/04
摘要
本发明提供的一种污水处理监控装置及远程监控系统，涉及检测控制技术领域。其中，远程监控系统包括服务器、用户终端和污水处理监控装置，用户终端可以通过服务器获取污水处理监控装置采集的污水处理设备的数据并向污水处理监控装置发送控制指令。污水处理监控装置包括控制器、第一温度传感器、液位检测器以及散热器。当第一温度传感器检测到的污水提升泵的工作温度大于第一温度预设值且液位检测器检测到的生化池的液位小于第一液位预设值时，控制器控制散热器启动工作。通过设置散热器，污水提升泵即使发生过热运行的状况，也能继续运行，不会因为停止运行而降低污水处理设备的工作效率。
权利要求书
1.一种污水处理监控装置，用于监控污水处理设备，其特征在于，所述污水处理设备包括生化池和用于将污水运送至所述生化池的污水提升泵，所述污水处理监控装置包括控制器、用于检测所述污水提升泵工作温度的第一温度传感器、用于检测所述生化池液位的液位检测器以及用于对所述污水提升泵进行散热处理的散热器;
所述控制器的输入端与所述第一温度传感器和所述液位检测器分别连接、输出端与所述污水提升泵和所述散热器分别连接，所述控制器用于判断所述第一温度传感器检测到的所述污水提升泵的工作温度是否大于第一温度预设值，判断所述液位检测器检测到的所述生化池液位是否小于第一液位预设值以及是否大于第二液位预设值，所述第二液位预设值大于所述第一液位预设值;
当所述污水提升泵的工作温度大于所述第一温度预设值且所述生化池的液位小于所述第一液位预设值时，所述控制器控制所述散热器启动工作;
当所述污水提升泵的工作温度大于所述第一温度预设值且所述生化池的液位大于所述第一液位预设值时，所述控制器控制所述污水提升泵停止工作;
当所述生化池的液位大于所述第二液位预设值时，所述控制器控制所述污水提升泵停止工作。
2.根据权利要求1所述的污水处理监控装置，其特征在于，所述污水处理设备还包括曝气风机和污泥回流泵，所述污水处理监控装置还包括用于检测所述曝气风机工作温度的第二温度传感器和用于检测所述污泥回流泵工作温度的第三温度传感器;
所述控制器的输入端与所述第二温度传感器和所述第三温度传感器分别连接、输出端与所述曝气风机和所述污泥回流泵分别连接，所述控制器还用于判断所述曝气风机工作温度是否大于第二温度预设值，以及判断所述污泥回流泵工作温度是否大于第三温度预设值;
当所述曝气风机工作温度大于所述第二温度预设值时，所述控制器控制所述曝气风机停止工作;
当所述污泥回流泵工作温度大于所述第三温度预设值时，所述控制器控制所述污泥回流泵停止工作。
3.根据权利要求2所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括用于检测所述生化池内部污泥存储量的污泥检测器，所述污泥检测器与所述控制器的输入端连接，所述控制器还用于判断所述生化池内部污泥存储量是否小于第一污泥预设值以及是否大于第二污泥预设值;
当所述生化池内部污泥存储量小于所述第一污泥预设值时，所述控制器控制所述污泥回流泵启动;
当所述生化池内部污泥存储量大于所述第二污泥预设值时，所述控制器控制所述污泥回流泵停止。
4.根据权利要求3所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括用于计算所述曝气风机的运行时间和停止时间的时钟部件，所述时钟部件与所述控制器的输入端连接，所述控制器还用于判断所述运行时间是否大于第一时间预设值，以及判断所述停止时间是否大于第二时间预设值;
当所述运行时间大于所述第一时间预设值时，所述控制器控制所述曝气风机停止;
当所述停止时间大于所述第二时间预设值时，所述控制器控制所述曝气风机启动。
5.根据权利要求4所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括输入设备，所述输入设备与所述控制器的输入端连接;
所述输入设备用于修改所述第一液位预设值、第二液位预设值、第一污泥预设值、第二污泥预设值、第一时间预设值以及第二时间预设值。
6.根据权利要求4所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括用于显示数据的显示器，所述显示器与所述控制器的输出端连接。
7.根据权利要求1所述的污水处理监控装置，其特征在于，所述污水处理设备还包括消毒池，所述污水处理监控装置还包括用于检测所述消毒池的氯气含量的氯气检测器和报警器，所述控制器的输入端与所述氯气检测器连接、输出端与所述报警器连接;
所述控制器还用于判断所述氯气含量是否大于氯气预设值，当所述氯气含量大于所述氯气预设值时，所述控制器控制所述报警器启动。
8.根据权利要求7所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括用于将氯气排出所述污水处理设备的排气设备，所述排气设备与所述控制器的输出端连接;
当所述氯气含量大于所述氯气预设值时，所述控制器控制所述排气设备启动。
9.根据权利要求1所述的污水处理监控装置，其特征在于，所述污水处理监控装置还包括用于与外部设备通信的通信设备，所述通信设备与所述控制器的输出端连接。
10.一种远程监控系统，用于监控污水处理设备，其特征在于，所述远程监控系统包括服务器、用户终端以及权利要求1-9任意一项所述的污水处理监控装置，所述服务器分别与所述用户终端和所述污水处理监控装置通信连接;
所述用户终端通过所述服务器获取所述污水处理监控装置采集的所述污水处理设备的数据，并通过所述服务器向所述污水处理监控装置发送控制指令。
说明书
一种污水处理监控装置及远程监控系统
技术领域
本发明涉及检测控制技术领域，具体而言，涉及一种污水处理监控装置及远程监控系统。
背景技术
随着经济与工业的不断发展，环境污染日益严重，例如，水资源污染、空气污染等。而在各种环境污染中，水资源污染尤为严重。为避免水资源的进一步污染，一般采用污水处理设备对生活污水和工业排水进行过滤、分解等措施，以使经处理的水不会对环境造成危害。
为了提高污水处理设备的性能，在该设备中一般会设置多层次的处理装置。而在设置多层次的处理装置后，该污水处理设备由于结构复杂，不易于操作人员的管控，从而导致该污水处理设备存在工作效率低、易造成安全问题的弊端。为解决上述弊端，引入检测、控制技术，形成了一套监控系统以实现对污水处理设备的自动化管理。
经发明人研究发现，现有技术中的监控系统中，在对污水提升泵的管理中，只是根据生化池中的液位高低进行控制，在发生过热运行的情况时，若使污水提升泵停止工作，会导致工作效率降低，若继续工作，会容易造成安全事故。
发明内容
有鉴于此，本发明的目的在于提供一种污水处理监控装置，通过设置散热器，污水提升泵即使发生过热运行的状况，也能继续运行，不会因为停止运行而降低污水处理设备的工作效率，也不会造成安全事故。
本发明的另一目的在于提供一种远程监控系统，通过设置散热器，污水提升泵即使发生过热运行的状况，也能继续运行，不会因为停止运行而降低污水处理设备的工作效率，也不会造成安全事故。
为实现上述目的，本发明实施例采用如下技术方案：
一种污水处理监控装置，用于监控污水处理设备，所述污水处理设备包括生化池和用于将污水运送至所述生化池的污水提升泵，所述污水处理监控装置包括控制器、用于检测所述污水提升泵工作温度的第一温度传感器、用于检测所述生化池液位的液位检测器以及用于对所述污水提升泵进行散热处理的散热器。
所述控制器的输入端与所述第一温度传感器和所述液位检测器分别连接、输出端与所述污水提升泵和所述散热器分别连接，所述控制器用于判断所述第一温度传感器检测到的所述污水提升泵的工作温度是否大于第一温度预设值，以及判断所述液位检测器检测到的所述生化池液位是否小于第一液位预设值以及是否大于第二液位预设值，所述第二液位预设值大于所述第一液位预设值。
当所述污水提升泵的工作温度大于所述第一温度预设值且所述生化池的液位小于所述第一液位预设值时，所述控制器控制所述散热器启动工作。
当所述污水提升泵的工作温度大于所述第一温度预设值且所述生化池的液位大于所述第一液位预设值时，所述控制器控制所述污水提升泵停止工作。
当所述生化池的液位大于所述第二液位预设值时，所述控制器控制所述污水提升泵停止工作。

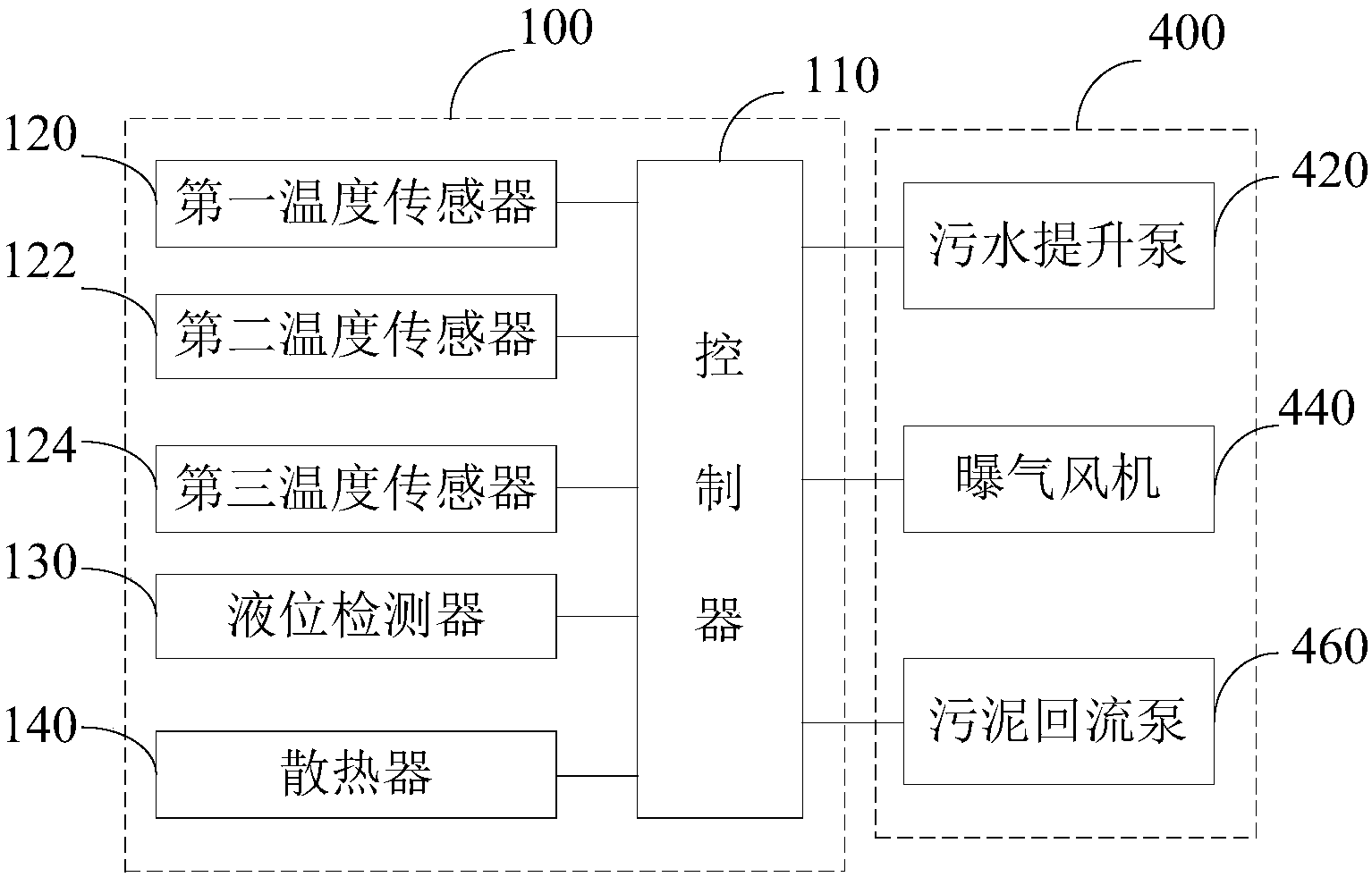

在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理设备还包括曝气风机和污泥回流泵，所述污水处理监控装置还包括用于检测所述曝气风机工作温度的第二温度传感器和用于检测所述污泥回流泵工作温度的第三温度传感器。
所述控制器的输入端与所述第二温度传感器和所述第三温度传感器分别连接、输出端与所述曝气风机和所述污泥回流泵分别连接，所述控制器还用于判断所述曝气风机工作温度是否大于第二温度预设值，以及判断所述污泥回流泵工作温度是否大于第三温度预设值。
当所述曝气风机工作温度大于所述第二温度预设值时，所述控制器控制所述曝气风机停止工作。
当所述污泥回流泵工作温度大于所述第三温度预设值时，所述控制器控制所述污泥回流泵停止工作。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括用于检测所述生化池内部污泥存储量的污泥检测器，所述污泥检测器与所述控制器的输入端连接，所述控制器还用于判断所述生化池内部污泥存储量是否小于第一污泥预设值和是否大于第二污泥预设值。
当所述生化池内部污泥存储量小于所述第一污泥预设值时，所述控制器控制所述污泥回流泵启动。
当所述生化池内部污泥存储量大于所述第二污泥预设值时，所述控制器控制所述污泥回流泵停止。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括用于计算所述曝气风机的运行时间和停止时间的时钟部件，所述时钟部件与所述控制器的输入端连接，所述控制器还用于判断所述运行时间是否大于第一时间预设值，以及判断所述停止时间是否大于第二时间预设值。
当所述运行时间大于所述第一时间预设值时，所述控制器控制所述曝气风机停止。
当所述停止时间大于所述第二时间预设值时，所述控制器控制所述曝气风机启动。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括输入设备，所述输入设备与所述控制器的输入端连接。
所述输入设备用于修改所述第一液位预设值、第二液位预设值、第一污泥预设值、第二污泥预设值、第一时间预设值以及第二时间预设值。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括用于显示数据的显示器，所述显示器与所述控制器的输出端连接。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理设备还包括消毒池，所述污水处理监控装置还包括用于检测所述消毒池的氯气含量的氯气检测器和报警器，所述控制器的输入端与所述氯气检测器连接、输出端与所述报警器连接。
所述控制器还用于判断所述氯气含量是否大于氯气预设值，当所述氯气含量大于所述氯气预设值时，所述控制器控制所述报警器启动。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括用于将氯气排出所述污水处理设备的排气设备，所述排气设备与所述控制器的输出端连接。
当所述氯气含量大于所述氯气预设值时，所述控制器控制所述排气设备启动。
在本发明实施例较佳的选择中，在上述污水处理监控装置中，所述污水处理监控装置还包括用于与外部设备通信的通信设备，所述通信设备与所述控制器的输出端连接。
在上述基础上，本发明实施例还提供了一种远程监控系统，用于监控污水处理设备，所述远程监控系统包括服务器、用户终端以及上述污水处理监控装置，所述服务器分别与所述用户终端和所述污水处理监控装置通信连接。
所述用户终端通过所述服务器获取所述污水处理监控装置采集的所述污水处理设备的数据，并通过所述服务器向所述污水处理监控装置发送控制指令。
本发明提供一种污水处理监控装置及远程监控系统，通过设置散热器，污水提升泵即使发生过热运行的状况，也能继续运行，不会因为停止运行而降低污水处理设备的工作效率，也不会造成安全事故，极大地提高了污水处理监控装置的安全性与可靠性。
进一步地，通过设置输入设备，可以根据实际需求对各预设值进行修改，满足不同的应用环境，有效地提高了污水处理监控装置的实用性。
