申请日 2016.12.30
公开(公告)日 2017.05.17
IPC分类号 G01N33/18; G01D21/02; G05B19/04
摘要
本发明公开了一种基于云平台的污水处理分析智能管控系统，包括污水数据采集单元、网络传输单元、后台管理服务单元和环保预警单元;所述污水数据采集单元，负责对污水处理过程中水质的参数信息进行实时采集，并将参数信息发送至后台管理服务单元进行存储;所述网络传输单元，负责系统内各个单元之间的信息传输;后台管理服务单元，负责接收和处理污水数据采集单元发送的参数信息、设定污水水质污染参数阈值以及用户的管理，水质参数超出阈值时后台管理服务单元发出预警信息;环保预警单元，负责接收后台管理服务单元发出的预警信息，并进行预警。本发明对污水处理各环节的控制精确，提高了污水处理的监管效率，成本投入小，效益好。
权利要求书
1.一种基于云平台的污水处理分析智能管控系统，其特征在于：包括污水数据采集单元、网络传输单元、后台管理服务单元和环保预警单元;
所述污水数据采集单元，安装在污水处理池边，负责对污水处理过程中水质的参数信息进行实时采集，并将参数信息发送至后台管理服务单元进行存储;
所述网络传输单元，负责系统内各个单元之间的信息传输;
所述后台管理服务单元，负责接收和处理污水数据采集单元发送的参数信息、设定污水水质污染参数阈值以及用户的管理，水质参数超出阈值时后台管理服务单元发出预警信息;
所述环保预警单元，负责接收后台管理服务单元发出的预警信息，并进行预警。
2.根据权利要求1所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：所述污水数据采集单元包括温度传感器、DO传感器、PH传感器、污泥浓度传感器、电子显微镜、高清摄像机。
3.根据权利要求1所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：所述网络传输单元的信息传输方式包括光纤传输、3G无线传输、4G无线传输。
4.根据权利要求1所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：所述后台管理服务单元包括数据存储模块、数据分析模块、水质分析报表生成模块、在线诊断模块、用户登录模块、用户权限设置模块和音视频处理模块;数据存储模块负责对接收的污水数据采集单元发送的信息进行存储，数据分析模块负责对接收的污水水质参数信息进行处理、并与设定的阈值进行比较，所述水质分析报表生成模块负责对数据分析模块处理后的水质信息进行水质报表的生成，在线诊断模块负责专家根据水质报表对污染企业提出在线建议，用户登录模块负责用户在服务单元上的验证登陆，用户权限设置模块负责对不同等级的用户开放相应的权限，音视频处理模块负责对污水数据采集单元发送的音频和视频信息的处理。
5.根据权利要求1或4所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：所述后台管理服务单元部署在云平台上。
6.根据权利要求1所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：所述环保预警单元内设有存储模块、通讯模块，存储模块负责企业负责人通讯方式的存储，通讯模块负责在环保预警单元发出预警后通知对应的企业用户。
7.根据权利要求6所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：通讯模块通知的方式包括短信通知、微信信息通知、语音信息通知以及视频信息通知。
8.根据权利要求4所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：用户登录模块对用户的验证登陆方式包括验证码验证登陆、手机号验证登陆、身份证号验证登陆。
9.根据权利要求5所述的一种基于云平台的污水处理分析智能管控系统，其特征在于：用户对后台管理服务单元的登陆在客户端实现，客户端包括PC操作端、安卓手机客户端和IOS手机客户端。
说明书
一种基于云平台的污水处理分析智能管控系统
技术领域
本发明属于污水处理智能控制领域，具体涉及一种基于云平台的污水环保处理分析智能管控系统。
背景技术
随着国家实施节能减排战略、加快培育发展战略性新兴产业，我国污水处理行业的建设规模和服务范围将进一步扩大。污水处理建设市场和运营市场进入高速发展期，产业整合逐步展开，污水处理市场化改革将进一步推进，我国污水处理投资运营市场具有广阔的市场空间。
目前，城市污水处理率有较大提高，但是对企业污水的处理一刻也不能停留，许多的企业多建设有自己的污水处理设施，然而对污水处理过程中的情况不能做到及时的了解，缺少了对污水处理过程中的监管和控制，使得污水处理的效率较低，有时存在着污水处理不达标的情况。
发明内容
本发明的目的是提供一种基于云平台的污水环保处理分析智能管控系统，具体是通过以下技术方案实现的：

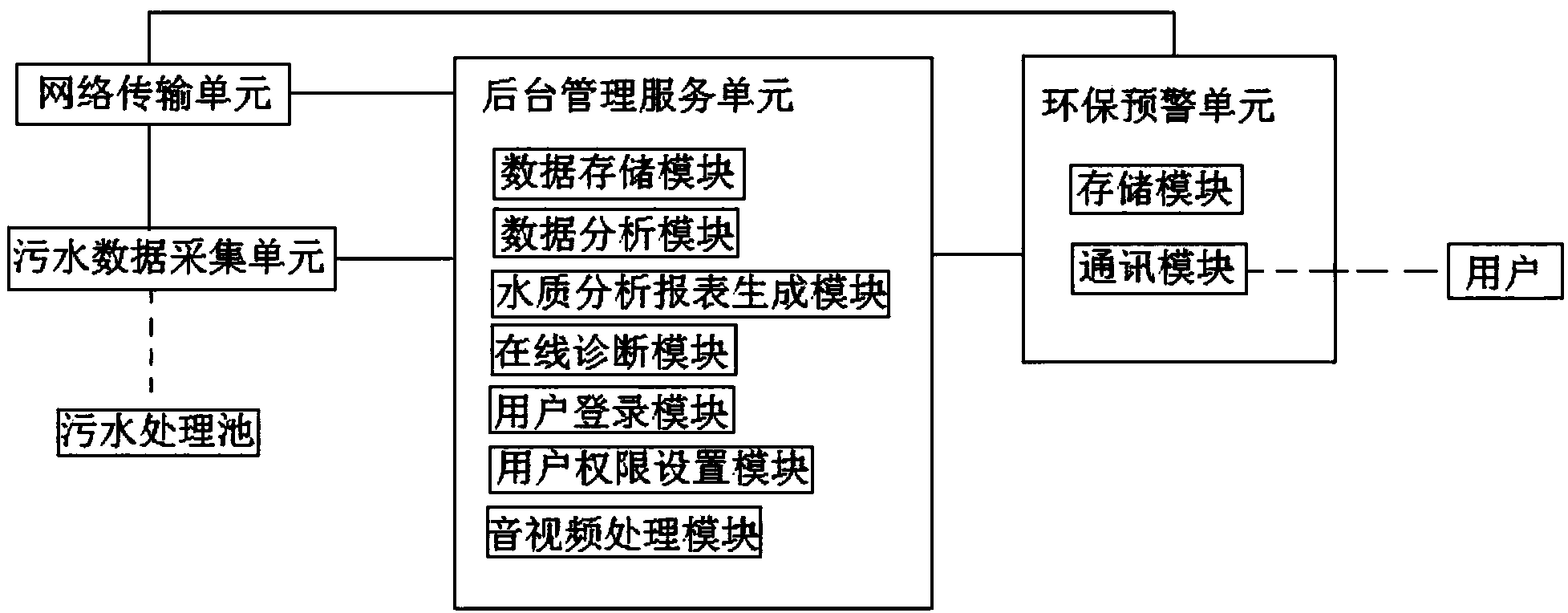

一种基于云平台的污水环保处理分析智能管控系统，包括污水数据采集单元、网络传输单元、后台管理服务单元、环保预警单元;
所述污水数据采集单元，安装在污水处理池边，负责对污水处理过程中水质的参数信息进行实时采集，并将参数信息发送至后台管理服务单元进行存储;
所述网络传输单元，负责系统内各个单元之间的信息传输;
所述后台管理服务单元，负责接收和处理污水数据采集单元发送的参数信息、设定污水水质污染参数阈值以及用户的管理，水质参数超出阈值时后台管理服务单元发出预警信息;
所述环保预警单元，负责接收后台管理服务单元发出的预警信息，并进行预警。
所述污水数据采集单元包括温度传感器、DO传感器、PH传感器、污泥浓度传感器、电子显微镜、高清摄像机。
所述网络传输单元的信息传输方式包括光纤传输、3G无线传输、4G无线传输。
所述后台管理服务单元包括数据存储模块、数据分析模块、水质分析报表生成模块、在线诊断模块、用户登录模块、用户权限设置模块和音视频处理模块;数据存储模块负责对接收的污水数据采集单元发送的信息进行存储，数据分析模块负责对接收的污水水质参数信息进行处理、并与设定的阈值进行比较，所述水质分析报表生成模块负责对数据分析模块处理后的水质信息进行水质报表的生成，在线诊断模块负责专家根据水质报表对污染企业提出在线建议，用户登录模块负责用户在服务单元上的验证登陆，用户权限设置模块负责对不同等级的用户开放相应的权限，音视频处理模块负责对污水数据采集单元发送的音频和视频信息的处理。
所述后台管理服务单元部署在云平台上。
所述环保预警单元内设有存储模块、通讯模块，存储模块负责企业负责人通讯方式的存储，通讯模块负责在环保预警单元发出预警后通知对应的企业用户。
通讯模块通知的方式包括短信通知、微信信息通知、语音信息通知以及视频信息通知。
用户登录模块对用户的验证登陆方式包括验证码验证登陆、手机号验证登陆、身份证号验证登陆。
用户对后台管理服务单元的登陆在客户端实现，客户端包括PC操作端、安卓手机客户端和IOS手机客户端。
本发明的有益技术效果：
本发明设计了一种基于云平台的污水环保处理分析智能管控系统，污水数据采集单元设在污水处理池处，用于采集管控系统所需的初始数据信息，后台管理服务单元实现对污水水质参数信息的分析处理，并根据处理信息向预警单元发出预警信息，后台管理服务单元部署在云平台上，用户通过客户端登录即可对相应企业本身的污水处理情况进行查看，后台管理服务单元上的在线诊断模块实现了专家根据水质分析数据对企业处理水污染的在线建议提出，通过环保预警单元可实时向用户反馈污水水质超标的情况，本系统对污水处理各环节的控制精确，提高了污水处理的监管效率，成本投入小，效益好，为污水处理行业提供专业化、标准化的监测管控服务。
