申请日 2016.12.30
公开(公告)日 2017.05.31
IPC分类号 C02F9/14; C02F3/02; C02F3/10; C02F11/04
摘要
本发明提供一种用于污水处理的多极生物接触氧化反应器，包括导管，生物化粪池，调节池，污泥池，进水口，格栏井，多级生物接触氧化反应器主体，检查井，所述的进水口设置在生物化粪池、调节池和污泥池的上部;所述的生物化粪池通过导管与调节池连接。本发明通过检查井的设置，有利于方便检测水质，通过风机的设置，有利于运转平稳、风量大、噪声低、使用寿命长、平时几乎不需维护、铝合金材质、重量轻、检修非常方便，通过仿生水填料的设置，有利于吸附能力极强，微生物易于附着，适宜丰富生物群落的生长，构成由细菌、藻类、原生动物、后生动物等较长食物链的生态系统，可以高效地降解有机污染物和脱氮除磷。
权利要求书

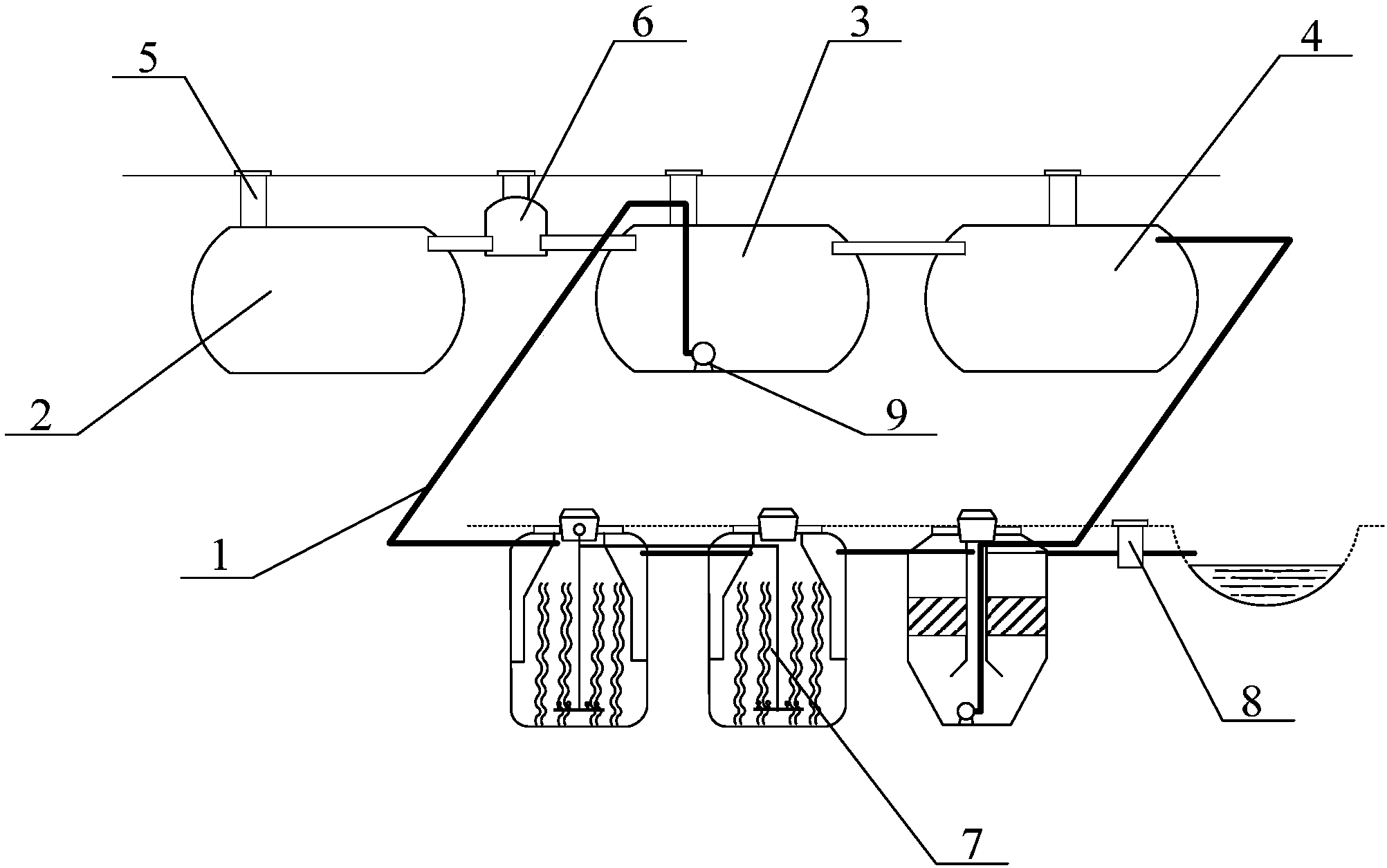

1.一种用于污水处理的多极生物接触氧化反应器，其特征在于，该用于污水处理的多极生物接触氧化反应器，包括导管(1)，生物化粪池(2)，调节池(3)，污泥池(4)，入水井(5)，格栏井(6)，多级生物接触氧化反应器主体(7)，检查井(8)和提升泵(9)，所述的入水井(5)设置在生物化粪池(2)、调节池(3)和污泥池(4)的上部;所述的生物化粪池(2)通过导管(1)与调节池(3)连接;所述的调节池(3)通过导管(1)与污泥池(4)连接;所述的多级生物接触氧化反应器主体(7)通过导管(1)与调节池(3)和污泥池(4)连接;所述的提升泵(9)设置在调节池(3)的内侧底部，并与连接在调节池(3)的导管(1)顶端连接;所述的格栏井(6)设置在生物化粪池(1)与调节池(3)之间的导管(1)上;所述的多级生物接触氧化反应器主体(7)包括第一处理单元(71)，第二处理单元(72)，澄清消毒单元(73)，内罐体(74)，防水生填料(75)，风机(76)，风雨帽(77)，观察窗(78)，过滤器(79)，排泥泵(710)和曝气管(711)，所述的风雨帽(77)分别安装在一处理单元(71)，第二处理单元(72)和澄清消毒单元(73)的中上部;所述的一处理单元(71)，第二处理单元(72)和澄清消毒单元(73)分别通过导管(1)连接;所述的风机(76)安装在第一处理单元(71)上部的风雨帽(77)中;所述的观察窗(78)分别安装在一处理单元(71)，第二处理单元(72)和澄清消毒单元(73)的上部;所述的防水生填料(75)安装在一处理单元(71)和第二处理单元(72)的内部下侧;所述的内罐体(74)安装在一处理单元(71)和第二处理单元(72)的内部;所述的曝气管(711)通过导管(1)安装在一处理单元(71)和第二处理单元(72)内部下侧，并与风机(76)连接;所述的过滤器(79)安装在澄清消毒单元(73)的内侧;所述的排泥泵(710)安装在澄清消毒单元(73)的内部下侧，并与导管(1)连接。
2.如权利要求1所述的用于污水处理的多极生物接触氧化反应器，其特征在于，所述的生物化粪池(2)包括罐体(21)，隔板(22)，导水口(23)，出水口(24)和进水口(25)，所述的进水口(25)开设在罐体(21)的上部左侧;所述的出水口(24)开设在罐体(21)的右上部;所述的隔板(22)安装在罐体(21)的内部;所述的导水口(23)开设在隔板(22)的上部。
3.如权利要求2所述的用于污水处理的多极生物接触氧化反应器，其特征在于，所述的罐体(21)内设置有三个滤池。
4.如权利要求1所述的用于污水处理的多极生物接触氧化反应器，其特征在于，所述的生物化粪池(2)，调节池(3)和污泥池(4)采用玻璃缸池。
5.如权利要求1所述的用于污水处理的多极生物接触氧化反应器，其特征在于，所述的风机(76)采用回旋式风机。
6.如权利要求1所述的用于污水处理的多极生物接触氧化反应器，其特征在于，所述的仿生水填料(75)采用弯曲条状挂膜块。
说明书
一种用于污水处理的多极生物接触氧化反应器
技术领域
本发明属于反应器技术领域，尤其涉及一种用于污水处理的多极生物接触氧化反应器。
背景技术
生物接触氧化工艺是当今世界普遍使用的一种高效生物膜法污水处理技术，即在生物接触氧化池内装填一定数量的填料，污水与生物膜广泛接触，利用栖附在填料上的生物膜和充分供应的氧气，通过微生物新陈代谢作用，将废水中的有机污染物氧化分解，达到净化目的。
现有的污水处理的多极生物接触氧化反应器存在着容易腐蚀，有机污染物和脱氮除磷不容易消除，和使用寿命短的问题。
因此，发明一种用于污水处理的多极生物接触氧化反应器显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种用于污水处理的多极生物接触氧化反应器，以解决现有的污水处理的多极生物接触氧化反应器存在着容易腐蚀，有机污染物和脱氮除磷不容易消除，和使用寿命短的问题，一种用于污水处理的多极生物接触氧化反应器，包括导管，生物化粪池，调节池，污泥池，入水井，格栏井，多级生物接触氧化反应器主体，检查井和提升泵9，所述的入水井设置在生物化粪池、调节池和污泥池的上部;所述的生物化粪池通过导管与调节池连接;所述的调节池通过导管与污泥池连接;所述的多级生物接触氧化反应器主体通过导管与调节池和污泥池连接;所述的提升泵设置在调节池的内侧底部，并与连接在调节池的导管顶端连接;所述的格栏井设置在生物化粪池与调节池之间的导管上;所述的多级生物接触氧化反应器主体包括第一处理单元，第二处理单元，澄清消毒单元，内罐体，防水生填料，风机，风雨帽，观察窗，过滤器，排泥泵和曝气管，所述的风雨帽分别安装在一处理单元，第二处理单元和澄清消毒单元的中上部;所述的一处理单元，第二处理单元和澄清消毒单元分别通过导管连接;所述的风机安装在第一处理单元上部的风雨帽中;所述的观察窗分别安装在一处理单元，第二处理单元和澄清消毒单元的上部;所述的防水生填料安装在一处理单元和第二处理单元的内部下侧;所述的内罐体安装在一处理单元和第二处理单元的内部;所述的曝气管通过导管安装在一处理单元和第二处理单元内部下侧，并与风机连接;所述的过滤器安装在澄清消毒单元的内侧;所述的排泥泵安装在澄清消毒单元的内部下侧，并与导管连接。
本发明还可以采用如下技术措施。
所述的生物化粪池包括罐体，隔板，导水口，出水口和进水口，所述的进水口开设在罐体的上部左侧;所述的出水口开设在罐体的右上部;所述的隔板安装在罐体的内部;所述的导水口开设在隔板的上部。
所述的罐体内设置有三个滤池，有利于提高过滤效果。
所述的生物化粪池，调节池和污泥池采用玻璃缸池，有利于防止腐蚀，提高使用寿命。
所述的风机采用回旋式风机，有利于运转平稳、风量大、噪声低、使用寿命长、平时几乎不需维护、铝合金材质、重量轻、检修非常方便。
所述的仿生水填料采用弯曲条状挂膜块，有利于吸附能力极强，微生物易于附着，适宜丰富生物群落的生长，构成由细菌、藻类、原生动物、后生动物等较长食物链的生态系统，可以高效地降解有机污染物和脱氮除磷。
所述的检查井安装在与河流连接的地方
与现有技术相比，本发明具有如下有益效果：
本发明具有的优点和积极效果是：本发明通过检查井的设置，有利于方便检测水质，通过风机的设置，有利于运转平稳、风量大、噪声低、使用寿命长、平时几乎不需维护、铝合金材质、重量轻、检修非常方便，通过仿生水填料的设置，有利于吸附能力极强，微生物易于附着，适宜丰富生物群落的生长，构成由细菌、藻类、原生动物、后生动物等较长食物链的生态系统，可以高效地降解有机污染物和脱氮除磷。
