申请日 2016.12.29
公开(公告)日 2017.03.08
IPC分类号 C02F9/10
摘要
一种城市工地的污水处理设备，包括第一框体装置、第二框体装置、第一过滤装置、管道装置、第三框体装置及第二过滤装置，第一框体装置包括第一框体、集中块、第一过滤网及握持架，第二框体装置包括第二框体、第一弯曲杆、第一固定杆、第一挡板、散热框及加热棒，第一过滤装置包括第一横板、第二过滤网、第一弹簧、第一竖杆、弯曲板、第一刷毛、第一滚轮及海绵层，管道装置包括第一管道、第一阀门、第一支撑杆及第一支架，第三框体装置包括第三框体、第二管道及第二阀门，第二过滤装置包括第三过滤网、第二弹簧、第四过滤网及第二支撑杆。本发明能够对含泥沙的水进行充分过滤，效率高且耗时短，净化效果显著。
权利要求书

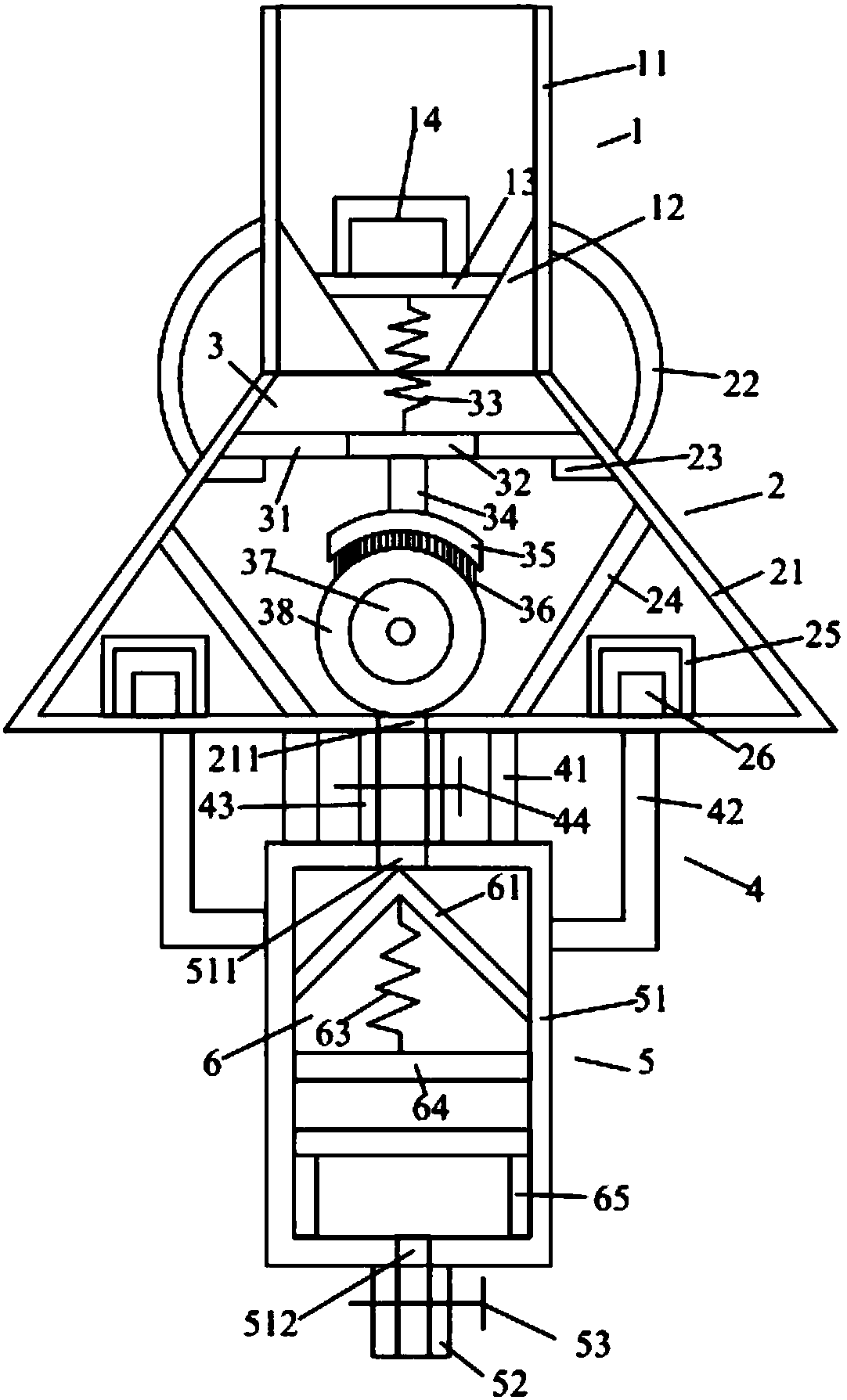

1.一种城市工地的污水处理设备，其特征在于：所述城市工地的污水处理设备包括第一框体装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的第一过滤装置、位于所述第二框体装置下方的管道装置、位于所述管道装置下方的第三框体装置及收容于所述第三框体装置内的第二过滤装置，所述第一框体装置包括第一框体、收容于所述第一框体内左右两侧的集中块、位于所述集中块之间的第一过滤网、位于所述第一过滤网上方的握持架，所述第二框体装置包括第二框体、位于所述第二框体左右两侧的第一弯曲杆、收容于所述第二框体内左右两侧的第一固定杆、位于所述第一固定杆下方的第一挡板、位于所述第一挡板下方的散热框及收容于所述散热框内的加热棒，所述第一过滤装置包括第一横板、位于所述第一横板左右两侧的第二过滤网、位于所述第一横板上方的第一弹簧、位于所述第一横板下方的第一竖杆、位于所述第一竖杆下方的弯曲板、位于所述弯曲板下方的若干第一刷毛、位于所述第一刷毛下方的第一滚轮及设置于所述第一滚轮上的海绵层，所述管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第一支撑杆及位于所述第一支撑杆左右两侧的第一支架，所述第三框体装置包括第三框体、位于所述第三框体下方的第二管道及设置于所述第二管道上的第二阀门，所述第二过滤装置包括第三过滤网、位于所述第三过滤网下方的第二弹簧、位于所述第二弹簧下方的第四过滤网及位于所述第四过滤网下方左右两侧的第二支撑杆。
2.如权利要求1所述的城市工地的污水处理设备，其特征在于：所述第一框体呈空心的长方体且竖直放置，所述集中块设有两个，所述集中块的侧面与所述第一框体的内表面固定连接，所述第一过滤网呈水平状，所述第一过滤网的侧面顶靠在所述集中块的侧面上，所述握持架呈倒置的凹字形，所述握持架的两端与所述第一过滤网的上表面固定连接。
3.如权利要求2所述的城市工地的污水处理设备，其特征在于：所述第二框体的上表面与所述第一框体的下表面固定连接，所述第二框体的下表面设有第一通孔，所述第一弯曲杆设有两个，所述第一弯曲杆的上端与所述第一框体固定连接，所述第一弯曲杆的下端与所述第二框体的侧面固定连接，所述第一固定杆呈水平状，所述第一固定杆的一端与所述第二框体的内表面固定连接，所述第一挡板设有两个且分别位于所述第二框体内的左右两侧，所述第一挡板呈倾斜状，所述第一挡板与所述第二框体的内表面固定连接，所述散热框设有两个且分别位于所述第二框体内的左右两侧，所述散热框呈空心的长方体，所述散热框的下表面与所述第二框体的内表面固定连接。
4.如权利要求3所述的城市工地的污水处理设备，其特征在于：所述第一横板呈长方体且水平放置，所述第二过滤网设有两个且分别位于所述第一横板的左右两侧，所述第二过滤网的一端与所述第二框体的内表面固定连接，所述第二过滤网的另一端与所述第一横板的端部固定连接，所述第一弹簧的下端与所述第一横板固定连接，所述第一弹簧的上端与所述第一过滤网固定连接，所述第一竖杆呈竖直状，所述第一竖杆的上端与所述第一横板的下表面固定连接，所述第一竖杆的下端与所述弯曲板固定连接，所述弯曲板呈弯曲状，所述弯曲板的前后表面与所述第二框体的内表面固定连接，所述第一刷毛呈竖直状，所述第一刷毛的上端与所述弯曲板固定连接，所述第一刷毛的下端顶靠在所述海绵层上，所述第一滚轮呈圆柱体，所述第一滚轮与所述第二框体枢轴连接，所述第一滚轮位于所述第一通孔的上方，所述海绵层呈横截面为圆环的柱体，所述海绵层的内表面与所述第一滚轮的外表面固定连接，所述海绵层位于所述第一通孔的上方且顶靠在所述第二框体的内表面上。
5.如权利要求4所述的城市工地的污水处理设备，其特征在于：所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的上端与所述第二框体的下表面固定连接，所述第一支架呈L形，所述第一支架的上端与所述第二框体的下表面固定连接，所述第一管道的上端对准所述第一通孔且与所述第二框体的下表面固定连接。
6.如权利要求5所述的城市工地的污水处理设备，其特征在于：所述第三框体呈空心的长方体且竖直放置，所述第三框体上设有位于其上表面的第二通孔及位于其下表面的第三通孔，所述第一管道的下端对准所述第二通孔且与所述第三框体的上表面固定连接，所述第一支撑杆的下端与所述第三框体固定连接，所述第一支架的下端与所述第三框体的侧面固定连接，所述第二管道的上端对准所述第三通孔且与所述第三框体的下表面固定连接。
7.如权利要求6所述的城市工地的污水处理设备，其特征在于：所述第三过滤网的侧面与所述第三框体的内表面滑动连接，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第三过滤网固定连接，所述第二弹簧的下端与所述第四过滤网固定连接，所述第四过滤网设有两个，所述第四过滤网呈长方体，所述第四过滤网的侧面与所述第三框体的内表面固定连接，所述第二支撑杆设有两个且分别位于所述第三框体内的左右两侧，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的下端与所述第三框体的内表面固定连接，所述第二支撑杆的上端与所述第四过滤网固定连接，所述第二支撑杆的侧面与所述第三框体的内表面固定连接。
说明书
一种城市工地的污水处理设备
技术领域
本发明涉及污水处理领域，尤其是涉及一种城市工地的污水处理设备。
背景技术
在城市的建筑施工中，经常需要使用水资源对材料及设备进行清洗，清洗完后的水资源中含有大量的泥沙等杂质，无法继续使用，如果直接排放则会造成环境污染。现有对其处理的方式主要是通过沉淀处理，该种方法不仅占地面积大，而且耗时长，净化效率较低，同时污水中含有大量的细菌病毒，无法对其进行杀菌处理。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的城市工地的污水处理设备。
为达到本发明之目的，采用如下技术方案：
一种城市工地的污水处理设备，所述城市工地的污水处理设备包括第一框体装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的第一过滤装置、位于所述第二框体装置下方的管道装置、位于所述管道装置下方的第三框体装置及收容于所述第三框体装置内的第二过滤装置，所述第一框体装置包括第一框体、收容于所述第一框体内左右两侧的集中块、位于所述集中块之间的第一过滤网、位于所述第一过滤网上方的握持架，所述第二框体装置包括第二框体、位于所述第二框体左右两侧的第一弯曲杆、收容于所述第二框体内左右两侧的第一固定杆、位于所述第一固定杆下方的第一挡板、位于所述第一挡板下方的散热框及收容于所述散热框内的加热棒，所述第一过滤装置包括第一横板、位于所述第一横板左右两侧的第二过滤网、位于所述第一横板上方的第一弹簧、位于所述第一横板下方的第一竖杆、位于所述第一竖杆下方的弯曲板、位于所述弯曲板下方的若干第一刷毛、位于所述第一刷毛下方的第一滚轮及设置于所述第一滚轮上的海绵层，所述管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第一支撑杆及位于所述第一支撑杆左右两侧的第一支架，所述第三框体装置包括第三框体、位于所述第三框体下方的第二管道及设置于所述第二管道上的第二阀门，所述第二过滤装置包括第三过滤网、位于所述第三过滤网下方的第二弹簧、位于所述第二弹簧下方的第四过滤网及位于所述第四过滤网下方左右两侧的第二支撑杆。
所述第一框体呈空心的长方体且竖直放置，所述集中块设有两个且分别位于所述第一框体内的左右两侧，所述集中块的侧面与所述第一框体的内表面固定连接，所述第一过滤网呈水平状，所述第一过滤网的侧面顶靠在所述集中块的侧面上，所述握持架呈倒置的凹字形，所述握持架的两端与所述第一过滤网的上表面固定连接。
所述第二框体的上表面与所述第一框体的下表面固定连接，所述第二框体的下表面设有第一通孔，所述第一弯曲杆设有两个且分别位于所述第二框体的左右两侧，所述第一弯曲杆的上端与所述第一框体固定连接，所述第一弯曲杆的下端与所述第二框体的侧面固定连接，所述第一固定杆呈水平状，所述第一固定杆的一端与所述第二框体的内表面固定连接，所述第一挡板设有两个且分别位于所述第二框体内的左右两侧，所述第一挡板呈倾斜状，所述第一挡板与所述第二框体的内表面固定连接，所述散热框设有两个且分别位于所述第二框体内的左右两侧，所述散热框呈空心的长方体，所述散热框的下表面与所述第二框体的内表面固定连接。
所述第一横板呈长方体且水平放置，所述第一横板的前后表面与所述第二框体的内表面固定连接，所述第二过滤网设有两个且分别位于所述第一横板的左右两侧，所述第二过滤网的一端与所述第二框体的内表面固定连接，所述第二过滤网的另一端与所述第一横板的端部固定连接，所述第二过滤网的前后表面与所述第二框体的内表面固定连接，所述第一弹簧的下端与所述第一横板固定连接，所述第一弹簧的上端与所述第一过滤网固定连接，所述第一竖杆呈竖直状，所述第一竖杆的上端与所述第一横板的下表面固定连接，所述第一竖杆的下端与所述弯曲板固定连接，所述弯曲板呈弯曲状，所述弯曲板的前后表面与所述第二框体的内表面固定连接，所述第一刷毛呈竖直状，所述第一刷毛的上端与所述弯曲板固定连接，所述第一刷毛的下端顶靠在所述海绵层上，所述第一滚轮呈圆柱体，所述第一滚轮与所述第二框体枢轴连接，所述第一滚轮位于所述第一通孔的上方，所述海绵层呈横截面为圆环的柱体，所述海绵层的内表面与所述第一滚轮的外表面固定连接，所述海绵层位于所述第一通孔的上方且顶靠在所述第二框体的内表面上。
所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的上端与所述第二框体的下表面固定连接，所述第一支架呈L形，所述第一支架的上端与所述第二框体的下表面固定连接，所述第一管道的上端对准所述第一通孔且与所述第二框体的下表面固定连接。
所述第三框体呈空心的长方体且竖直放置，所述第三框体上设有位于其上表面的第二通孔及位于其下表面的第三通孔，所述第一管道的下端对准所述第二通孔且与所述第三框体的上表面固定连接，所述第一支撑杆的下端与所述第三框体固定连接，所述第一支架的下端与所述第三框体的侧面固定连接，所述第二管道的上端对准所述第三通孔且与所述第三框体的下表面固定连接。
所述第三过滤网的侧面与所述第三框体的内表面滑动连接，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第三过滤网固定连接，所述第二弹簧的下端与所述第四过滤网固定连接，所述第四过滤网设有两个且上下放置，所述第四过滤网呈长方体，所述第四过滤网的侧面与所述第三框体的内表面固定连接，所述第二支撑杆设有两个且分别位于所述第三框体内的左右两侧，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的下端与所述第三框体的内表面固定连接，所述第二支撑杆的上端与所述第四过滤网固定连接，所述第二支撑杆的侧面与所述第三框体的内表面固定连接。
与现有技术相比，本发明具有如下有益效果：本发明城市工地的污水处理设备能够对含泥沙的水进行充分的过滤，过滤效率高，并且耗时短，净化效果显著，同时占地面积小，节约空间，并且可以对污水进行高温杀菌，能够很好的满足污水处理的需要。
