申请日2016.11.08
公开(公告)日2017.02.01
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及一种基于高级氧化的高盐度有机污水处理系统，其包括曝气生物滤池，进水箱与砂滤罐的顶部通过管道相连通，砂滤罐与超声‑臭氧反应器的顶部通过管道相连，超声‑臭氧反应器的顶部设有出气口，臭氧发生器与超声‑臭氧反应器的底部通过管道相连，超声‑臭氧反应器与UV光催化‑臭氧反应器通过管道相连，UV光催化‑臭氧反应器的顶部设有出气口，臭氧发生器与UV光催化‑臭氧反应器的底部通过管道相连，UV光催化‑臭氧反应器与曝气生物滤池的进水口通过管道相连，曝气生物滤池的顶部设有出气口，出气口通过管道与气体净化器相连，氧气发生器通过管道与曝气生物滤池的底部相连，曝气生物滤池的出水口与出水箱通过管道相连。
权利要求书

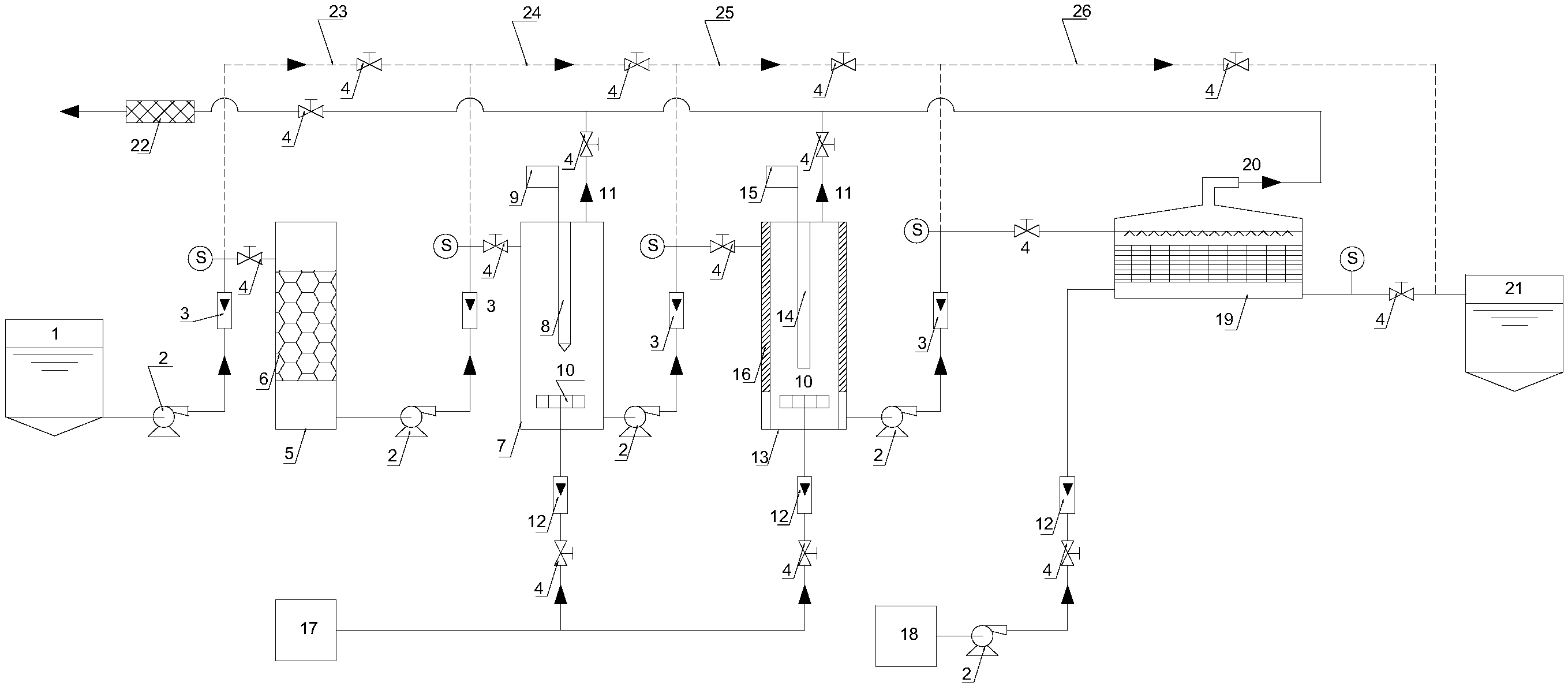

1.一种基于高级氧化的高盐度有机污水处理系统，其特征在于，包括进水箱、砂滤罐、超声-臭氧反应器、UV光催化-臭氧反应器、臭氧发生器、氧气发生器、曝气生物滤池、出水箱和气体净化器，
所述进水箱与所述砂滤罐的顶部通过管道相连通，该管道中依次设有水泵、废水流量计、取样口和截止阀，
所述砂滤罐与所述超声-臭氧反应器的顶部通过管道相连通，该管道中依次设有水泵、废水流量计、取样口和截止阀，
所述超声-臭氧反应器的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述臭氧发生器与所述超声-臭氧反应器的底部通过管道相连通，该管道中依次布设有截止阀和气体流量计，
所述超声-臭氧反应器与所述UV光催化-臭氧反应器通过管道相连通，该管道依次布设有水泵、废水流量计、取样口和截止阀，
所述UV光催化-臭氧反应器的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述臭氧发生器与所述UV光催化-臭氧反应器的底部通过管道相连通，该管道中依次布设有截止阀和气体流量计，
所述UV光催化-臭氧反应器与所述曝气生物滤池的进水口通过管道相连通，该管道中依次布设有水泵、废水流量计、取样口和截止阀，
所述曝气生物滤池的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述氧气发生器通过管道与所述曝气生物滤池的底部相通，该管道中依次布设有水泵、截止阀和气体流量计，
所述曝气生物滤池的出水口与所述出水箱通过管道相连通，该管道依次布设有取样口和截止阀。
2.根据权利要求1所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，所述砂滤罐设有滤石。
3.根据权利要求2所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，所述滤石为纤维球、石英砂、活性炭和离子交换树脂中的一种。
4.根据权利要求2所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，所述滤石的粒径为10～100目。
5.根据权利要求1所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，所述超声-臭氧反应器包括气体分布器、超声探头和第一反应器控制面板，
所述气体分布器布设于超声-臭氧反应器的底部，所述气体分布器的底部设有气体输送管道，该气体输送管道与所述超声-臭氧反应器的底壁焊接，
所述超声探头的一端与通过法兰与所述超声-臭氧反应器的顶壁内侧的中心固定连接，所述超声探头的另一端距离所述气体分布器的上表面10厘米，
所述第一反应器控制面板通过信号传输装置与所述臭氧发生器、所述超声探头电性连接。
6.根据权利要求1所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，所述UV光催化-臭氧反应器包括UV灯、第二反应器控制面板、纳米氧化钛催化板和气体分布器，
所述UV灯通过螺纹连接方式布设于所述UV光催化-臭氧反应器顶壁的内侧正中央，
所述第二反应器控制面板通过信号传输装置与所述臭氧发生器电性相连，
所述纳米氧化钛催化板布设于所述UV光催化-臭氧反应器的内部，所述纳米氧化钛催化板通过PVDF架子布设在所述UV灯的四周，PVDF架子的顶部与所述UV光催化-臭氧反应器的顶部通过螺栓固接，
所述气体分布器布设于所述UV光催化-臭氧反应器的底部，所述气体分布器的底部设有气体输送管道，该气体输送管道与所UV光催化-臭氧反应器的底壁焊接。
7.根据权利要求1所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，还包括第一备用管道，所述第一备用管道中设有截止阀，所述第一备用管道的一端与进水箱、砂滤罐之间的管道想通，所述第一备用管道的另一端与砂滤罐、超声-臭氧反应器之间的管道相通。
8.根据权利要求7所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，还包括第二备用管道，所述第二备用管道中设有截止阀，所述第二备用管道的一端与砂滤罐和超声-臭氧反应器之间的管道相通，所述第二备用管道的另一端与超声-臭氧反应器、UV光催化-臭氧反应器之间的管道相通。
9.根据权利要求8所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，还包括第三备用管道，所述第三备用管道中设有截止阀，所述第三备用管道的一端与超声-臭氧反应器、UV光催化-臭氧反应器之间的管道相通，所述第三备用管道的另一端与UV光催化-臭氧反应器、曝气生物滤池之间的管道相通。
10.根据权利要求9所述的一种基于高级氧化的高盐度有机污水处理系统，其特征在于，还包括第四备用管道，所述第四备用管道中设有截止阀，所述第四备用管道的一端与UV光催化-臭氧反应器、曝气生物滤池之间的管道相通，所述第四备用管道的另一端与曝气生物滤池、出水箱之间的管道相通。
说明书
一种基于高级氧化的高盐度有机污水处理系统
技术领域
本发明属于工业污水处理领域，具体涉及一种基于高级氧化的高盐度有机污水处理系统。
背景技术
高盐度高COD工业污水对于生物处理的影响较大。盐度和污水中高毒性有机物的毒性对生物发酵池的冲击较大，通常比较难处理。而其他一些处理手段，如湿法氧化，萃取，焚烧，隔油等技术，由于效率和运行成本上的限制，其在工业污水处理上的运用和作用都有限。
高级氧化(单一臭氧)现在作为一种比较广泛的预处理手段和生物处理相结合取得了一些较好的成果。然而，单一臭氧的氧化虽然能有效转化高度性有机物，提高可生化性，但是其效率有限，COD的降低通常须借助生物处理来实现。而高级氧化并不能解决高盐度对生物处理效率的冲击，因此，如何提高高级氧化效率从而使得COD得到降低对于高盐度高COD工业废水的处理有比较重要的意义。
发明内容
发明目的：本发明针对上述现有技术存在的问题做出改进，即本发明公开了一种基于高级氧化的高盐度有机污水处理系统。
技术方案：一种基于高级氧化的高盐度有机污水处理系统，包括进水箱、砂滤罐、超声-臭氧反应器、UV光催化-臭氧反应器、臭氧发生器、氧气发生器、曝气生物滤池、出水箱和气体净化器，
所述进水箱与所述砂滤罐的顶部通过管道相连通，该管道中依次设有水泵、废水流量计、取样口和截止阀，
所述砂滤罐与所述超声-臭氧反应器的顶部通过管道相连通，该管道中依次设有水泵、废水流量计、取样口和截止阀，
所述超声-臭氧反应器的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述臭氧发生器与所述超声-臭氧反应器的底部通过管道相连通，该管道中依次布设有截止阀和气体流量计，
所述超声-臭氧反应器与所述UV光催化-臭氧反应器通过管道相连通，该管道依次布设有水泵、废水流量计、取样口和截止阀，
所述UV光催化-臭氧反应器的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述臭氧发生器与所述UV光催化-臭氧反应器的底部通过管道相连通，该管道中依次布设有截止阀和气体流量计，
所述UV光催化-臭氧反应器与所述曝气生物滤池的进水口通过管道相连通，该管道中依次布设有水泵、废水流量计、取样口和截止阀，
所述曝气生物滤池的顶部设有出气口，该出气口通过管道与所述气体净化器相连通，该管道中布设有截止阀，
所述氧气发生器通过管道与所述曝气生物滤池的底部相通，该管道中依次布设有水泵、截止阀和气体流量计，
所述曝气生物滤池的出水口与所述出水箱通过管道相连通，该管道依次布设有取样口和截止阀。
进一步地，所述砂滤罐设有滤石。
更进一步地，所述滤石为纤维球、石英砂、活性炭和离子交换树脂中的一种。
更进一步地，所述滤石的粒径为10～100目。
进一步地，所述超声-臭氧反应器包括气体分布器、超声探头和第一反应器控制面板，
所述气体分布器布设于超声-臭氧反应器的底部，所述气体分布器的底部设有气体输送管道，该气体输送管道与所述超声-臭氧反应器的底壁焊接，
所述超声探头的一端与通过法兰与所述超声-臭氧反应器的顶壁内侧的中心固定连接，所述超声探头的另一端距离所述气体分布器的上表面10厘米，
所述第一反应器控制面板通过信号传输装置与所述臭氧发生器、所述超声探头电性连接。
进一步地，所述UV光催化-臭氧反应器包括UV灯、第二反应器控制面板、纳米氧化钛催化板和气体分布器，
所述UV灯通过螺纹连接方式布设于所述UV光催化-臭氧反应器顶壁的内侧正中央，
所述第二反应器控制面板通过信号传输装置与所述臭氧发生器电性相连，
所述纳米氧化钛催化板布设于所述UV光催化-臭氧反应器的内部，所述纳米氧化钛催化板通过PVDF架子布设在所述UV灯的四周，PVDF架子的顶部与所述UV光催化-臭氧反应器的顶部通过螺栓固接，
所述气体分布器布设于所述UV光催化-臭氧反应器的底部，所述气体分布器的底部设有气体输送管道，该气体输送管道与所UV光催化-臭氧反应器的底壁焊接。
进一步地，还包括第一备用管道，所述第一备用管道中设有截止阀，所述第一备用管道的一端与进水箱、砂滤罐之间的管道想通，所述第一备用管道的另一端与砂滤罐、超声-臭氧反应器之间的管道相通。
更进一步地，还包括第二备用管道，所述第二备用管道中设有截止阀，所述第二备用管道的一端与砂滤罐和超声-臭氧反应器之间的管道相通，所述第二备用管道的另一端与超声-臭氧反应器、UV光催化-臭氧反应器之间的管道相通。
更更进一步地，还包括第三备用管道，所述第三备用管道中设有截止阀，所述第三备用管道的一端与超声-臭氧反应器、UV光催化-臭氧反应器之间的管道相通，所述第三备用管道的另一端与UV光催化-臭氧反应器、曝气生物滤池之间的管道相通。
更更进一步地，还包括第四备用管道，所述第四备用管道中设有截止阀，所述第四备用管道的一端与UV光催化-臭氧反应器、曝气生物滤池之间的管道相通，所述第四备用管道的另一端与曝气生物滤池、出水箱之间的管道相通。
有益效果：本发明公开的一种基于高级氧化的高盐度有机污水处理系统具有以下有益效果：
1、利用超声，臭氧，UV和纳米二氧化钛催化剂相结合的技术来提高羟基自由基的产率，从而提高处理效率——首先用超声和臭氧进行第一步处理，进行开环和分子链击碎反应，让一些比较脆弱的链断开。第二部利用臭氧与纳米光催化相结合的技术使得小分子有机物进一步氧化并彻底矿化，达到降低COD的目的;
2、节约了处理成本;
3、本发明的系统可将高盐度废水中的COD减少90%以上，可达到直接排放的标准。
