申请日2016.08.31
公开(公告)日2017.01.04
IPC分类号C02F11/12; C02F11/14
摘要
本发明公开了一种可移动式污泥处理系统，包括：机动车本体、吸污装置、混合装置、加药装置及离心机;加药装置与混合装置的进药口连通，用于向混合装置中定量加药，混合装置用于污泥与污水反应药剂溶液的充分混合，其进泥口与吸污装置连通，出口与离心机的进泥口连通，离心机脱水后的干污泥和滤液分别通过排污管和排水管排出，用于下一步处理;其中，混合装置、加药装置、离心机设置在机动车本体上，离心机与机动车本体之间设置有减振装置;混合装置包括多个管道混合器，多个管道混合器串联连接;所述吸污装置包括吸污泵和与所述吸污泵相连的吸污管。其主要通过可移动离心机进行脱水处理，脱水率高，操作方便安全，且可以对污泥进行就地处理。

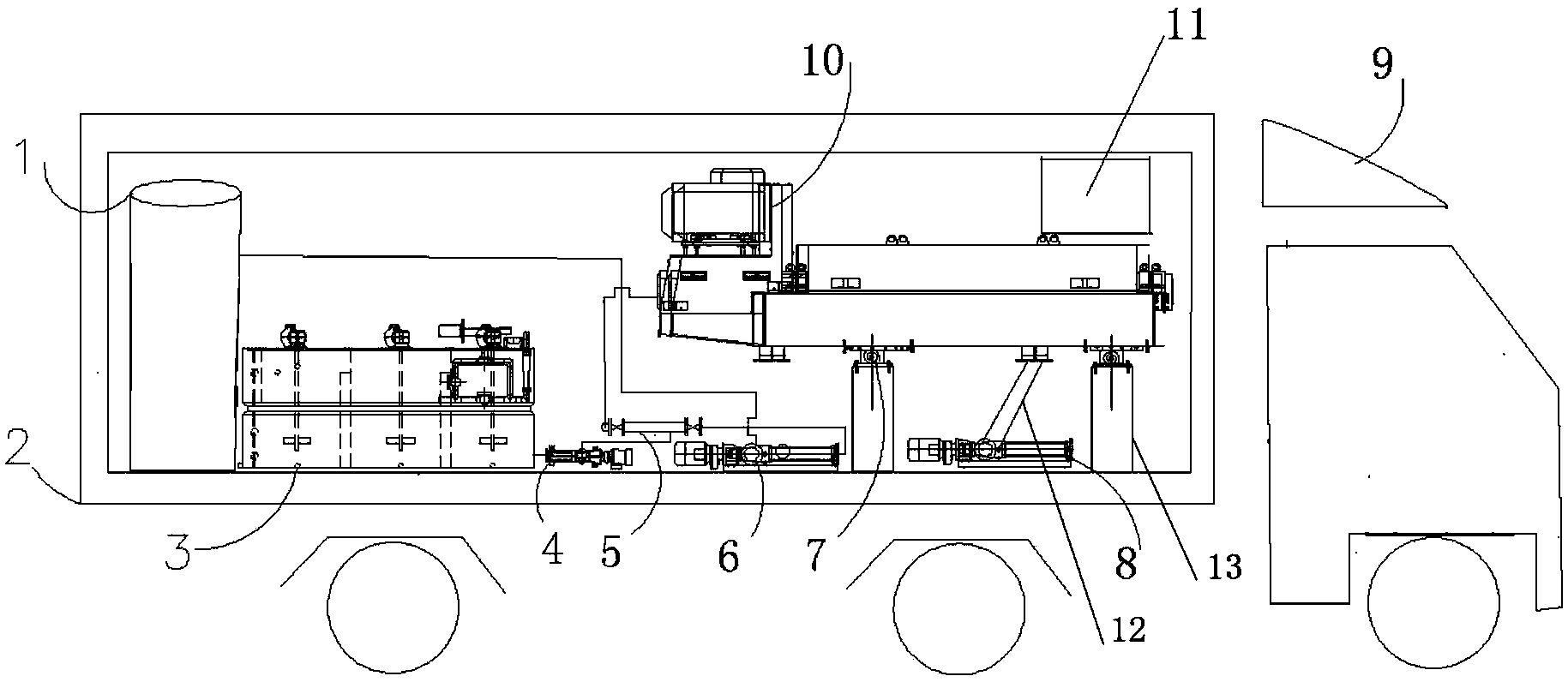

摘要附图
权利要求书
1.一种可移动式污泥处理系统，包括：机动车本体、吸污装置、混合装置、加药装置、控制装置和离心机;所述加药装置与所述混合装置的进药口连通，用于向混合装置中定量加药，所述混合装置用于污泥与污水反应药剂溶液的充分混合，其进泥口与所述吸污装置连通，出口与所述离心机的进泥口连通，所述离心机脱水后的干污泥和滤液分别通过排污管和排水管排出，用于下一步处理;
其中，所述混合装置、加药装置、离心机设置在机动车本体上，所述离心机与所述机动车本体之间设置有减振装置;
所述控制装置与所述吸污装置、加药装置、控制装置和离心机可信号连接。
所述混合装置包括多个管道混合器，多个管道混合器串联连接;
所述吸污装置包括吸污泵和与所述吸污泵相连的吸污管。
2.如权利要求1所述的可移动式污泥处理系统，其中，所述可移动式污泥处理系统还包括泥饼泵，所述泥饼泵与所述离心机的排污管连通，用于将离心处理后的干污泥排出，所述泥饼泵与所述控制装置可信号连接。
3.如权利要求1或2所述的可移动式污泥处理系统，其中，所述加药装置包括配制污水反应药剂溶液的泡药机，所述泡药机与所述混合装置之间设置有加药管路，所述加药管路上设置有将污水反应药剂溶液导入至混合装置内的加药泵。
4.如权利要求3所述的可移动式污泥处理系统，所述泡药机设有第一液位计，该第一液位计与控制装置可信号连接;
当所述第一液位计检测到泡药机中的液体达到高液位处时，所述控制装置根据收到的所述第一液位计的输出信号，向泡药机输出停止信号;
当所述第一液位计检测到泡药机中的液体到低液位处时，所述控制装置根据收到的所述第一液位计的输出信号，向泡药机输出启动信号;
当所述第一液位计检测到泡药机中的液体到超低液位处时，所述控制装置根据收到的所述第一液位计的输出信号，进行报警提醒并向加药泵输出停止信号。
5.如权利要求3所述的可移动式污泥处理系统，其中，所述加药泵与所述混合装置之间的加药管路上设置有加药电磁流量计，该加药电磁流量计与所述控制装置可信号连接，当加药电磁流量计流量小于预设值时，所述控制装置根据收到的所述加药电磁流量计的输出信号，进行报警提醒并向泥饼泵、加药泵输出停止信号。
6.如权利要求1-3任一所述的可移动式污泥处理系统，其中，所述吸污装置还包括：设置于所述机动车本体上的污泥中转箱和污泥泵，所述污泥中转箱和污泥泵设置于所述吸污泵和所述混合装置之间，所述污泥中转箱的进口与所述吸污泵连通，出口与所述污泥泵的进口连通，所述污泥泵的出口与所述混合装置连通。
7.如权利要求6所述的可移动式污泥处理系统，其中，所述污泥中转箱设置有第二液位计，该第二液位计与控制装置可信号连接;
当所述第二液位计感测到污泥中转箱中的浆液达到高液位处时，所述控制装置根据收到的所述第二液位计的输出信号，向吸污泵输出停止信号;
当所述第二液位计感测到污泥中转箱中的浆液到低液位处时，所述控制装置根据收到的所述第二液位计的输出信号，向吸污泵输出启动信号;
当所述第二液位计感测到污泥中转箱中的浆液到超低液位处时，所述控制装置根据收到的所述第二液位计的输出信号，进行报警提醒并向污泥泵输出停止信号。
8.如权利要求6所述的可移动式污泥处理系统，其中，所述污泥泵出口和与所述混合装置连通的管路上设置有进泥电磁流量计，进泥电磁流量计与所述控制装置可信号连接，当进泥电磁流量计流量小于预设值时，所述控制装置根据收到的所述进泥电磁流量计的输出信号，进行报警提醒并向泥饼泵、加药泵输出停止信号。
9.如权利要求6所述的可移动式污泥处理系统，所述污泥中转箱设置有污泥浓度计，该污泥浓度计与控制装置可信号连接，所述控制装置根据收到的所述污泥浓度计和进泥电磁流量计的输出信号，向泡药机输出所需配制污水反应药剂溶液浓度的信号。
10.如权利要求1所述的可移动式污泥处理系统，其中，所述吸污泵为潜污泵，所述潜污泵的出口与所述吸污管的进口相通。
11.如权利要求1所述的可移动式污泥处理系统，其中，所述减振装置包括多个弹性块。
说明书
一种可移动式污泥处理系统
技术领域
本发明涉及污泥处理领域，具体是涉及一种可移动式污泥处理系统。
背景技术
近年来，国家环保力度越来越大，尤其是对污泥处置的要求更加严格。虽然一般的污水处理厂均会配套建立污泥处理系统，但是仍然还有一些污泥处置工程不完善或污泥处理能力暂达不到当地污泥产量的地区，使得污泥来不及处理而堆积，运转不灵形成恶性循环，此外，目前的污泥处理系统虽然能够对污泥进行处理外送，但是还是存在以下缺陷：污泥池中的污泥含水率在95%-99%，经过挤压机预处理后污泥的含水率超过90%，仍然无法满足外送要求，通过可移动式可移动式污泥处理系统可直接开往产生污泥的地方进行就地处理，有效解决了污泥长距离运输产生的环境污染、高昂运输费用。
由于离心机具有结构紧凑、占地面积小、设备维护量小、可以广泛处理炼油、化工、生活污水的隔油底泥、浮渣及剩余活性污泥等优势，最适合做成可移动式可移动式污泥处理系统，而且与其他脱水机，例如通常使用的挤压机相比，脱水率较高。离心机的工作原理是：由高转速的转鼓、与转鼓转向相同转速比转鼓略高或略低的螺旋和差速器等部件组成，当要分离的悬浮液进入离心机转鼓后，高速旋转的转鼓产生了强大的离心力，把比液相密度大的固相颗粒沉降到转鼓内壁，由于螺旋和转鼓的转速不同，二者存在着相对运动(即转速差)，利用螺旋和转鼓的相对运动，把沉积在转鼓内壁的固相推向转鼓小端出口处排出。
在离心脱水过程中，由于离心机高速旋转会产生巨大的振动，需要将离心机安装在牢固的刚性基础上，而在可移动式可移动式污泥处理系统中，离心机是安装在集装箱内的可随时搬运的设备，无法满足设备在安装过程中对牢靠的刚性基础的严苛条件要求;另外，离心机实现污泥脱水的功能，需要有污泥输送泵、送药泵、配药系统、电控系统、污泥储罐、污泥与药剂的混合系统等一系列装置组成，如何将所有这些辅助装置及离心机合理安排在一个狭小的集装箱内并实现正常脱水出泥是个技术难题。目前市场上没有人做成一套完善的可移动式离心机污泥处理系统。
发明内容
为了解决以上问题，本发明提供以下技术方案：
一种可移动式污泥处理系统，包括：机动车本体、吸污装置、混合装置、加药装置、控制装置和离心机;所述加药装置与所述混合装置的进药口连通，用于向混合装置中定量加药，所述混合装置用于污泥与污水反应药剂溶液的充分混合，其进泥口与所述吸污装置连通，出口与所述离心机的进泥口连通，所述离心机脱水后的干污泥和滤液分别通过排污管和排水管排出，用于下一步处理;
所述混合装置、加药装置、离心机设置在机动车本体上，所述离心机与所述机动车本体之间设置有减振装置;
所述控制装置与所述吸污装置、加药装置、控制装置和离心机可信号连接。
所述混合装置包括多个管道混合器，多个管道混合器串联连接;
所述吸污装置包括吸污泵和与所述吸污泵相连的吸污管。
所述可移动式污泥处理系统还包括泥饼泵，所述泥饼泵与所述离心机的排污管连通，用于将离心处理后的干污泥排出。
所述加药装置包括配制污水反应药剂溶液的泡药机，所述泡药机与所述混合装置之间设置有加药管路，所述加药管路上设置有将污水反应药剂溶液导入至混合装置内的加药泵。
所述吸污装置还包括：设置于所述机动车本体上的污泥中转箱和污泥泵，所述污泥中转箱和污泥泵设置于所述吸污泵和所述混合装置之间，所述污泥中转箱的进口与所述吸污泵连通，出口与所述污泥泵的进口连通，所述污泥泵的出口与所述混合装置连通。
所述可移动式污泥处理系统还包括控制装置，所述控制装置与所述吸污泵、污泥泵、加药泵、泡药机、离心机、泥饼泵可信号连接。
所述泡药机设有第一液位计，该第一液位计与控制装置可信号连接;
当所述第一液位计检测到泡药机中的液体达到高液位处时，所述控制装置根据收到的所述第一液位计的输出信号，向泡药机输出停止信号;
当所述第一液位计检测到泡药机中的液体到低液位处时，所述控制装置根据收到的所述第一液位计的输出信号，向泡药机输出启动信号;
当所述第一液位计检测到泡药机中的液体到超低液位处时，所述控制装置根据收到的所述第一液位计的输出信号，进行报警提醒并向加药泵输出停止信号。
所述加药泵与所述混合装置之间的加药管路上设置有加药电磁流量计，该加药电磁流量计与所述控制装置可信号连接，当加药电磁流量计流量小于预设值时，所述控制装置根据收到的所述加药电磁流量计的输出信号，进行报警提醒并向泥饼泵、加药泵输出停止信号。
所述污泥中转箱设置有第二液位计，该第二液位计与控制装置可信号连接;
当所述第二液位计感测到污泥中转箱中的浆液达到高液位处时，所述控制装置根据收到的所述第二液位计的输出信号，向吸污泵输出停止信号;
当所述第二液位计感测到污泥中转箱中的浆液到低液位处时，所述控制装置根据收到的所述第二液位计的输出信号，向吸污泵输出启动信号;
当所述第二液位计感测到污泥中转箱中的浆液到超低液位处时，所述控制装置根据收到的所述第二液位计的输出信号，进行报警提醒并向污泥泵输出停止信号。
所述污泥泵出口和与所述混合装置连通的管路上设置有进泥电磁流量计，进泥电磁流量计与所述控制装置可信号连接，当进泥电磁流量计流量小于预设值时，所述控制装置根据收到的所述进泥电磁流量计的输出信号，进行报警提醒并向泥饼泵、加药泵输出停止信号。
所述污泥中转箱设置有污泥浓度计，该污泥浓度计与控制装置可信号连接，所述控制装置根据收到的所述污泥浓度计和进泥电磁流量计的输出信号，向泡药机输出所需配制污水反应药剂溶液浓度的信号。
所述吸污泵为潜污泵，所述潜污泵的出口与所述吸污管的进口相通。
优选地，所述减振装置包括多个弹性块。
有益效果：(1)本发明提供了一种可移动式污泥处理系统，其主要通过离心机进行脱水处理，脱水率高，处理效果显著，并对各个辅助装置在机动车本体中的安装进行了合理配置，系统整体结构紧凑、占地小，安装运输方便;(2)通过在机动车本体与离心机之间设置减震装置，有效解决了离心机在运行过程中的剧烈震动问题;(3)本发明中通过多个管道混合器进行待处理污泥与药剂的混合，结构简单、体积小巧，适合于安装在空间受限制的可移动处理系统中，而且混合速度快，能达到瞬间混合，实现了良好的出泥效果;(4)在吸污泵与离心机之间设置有污泥中转箱，平衡了待处理污泥的进出。
