工业废水快速取样装置

发布时间:2018-2-9 16:23:20  中国污水处理工程网

  申请日2016.08.03

  公开(公告)日2017.01.04

  IPC分类号G01N1/10

  摘要

  本发明涉及一种工业废水取样装置,尤其涉及一种环保型工业废水快速取样装置。本发明要解决的技术问题是提供一种取样步骤少、取样速度快、取样环保的环保型工业废水快速取样装置。为了解决上述技术问题,本发明提供了这样一种环保型工业废水快速取样装置包括有第一滑轨、第一滑块、第一连杆、第一弹簧、齿条、第一齿轮、第一轴承座、放置板、第二弹簧、底座、减速电机、凸轮、右架、废水箱、升降杆、塞子、试管、放置台、支架、第一转杆和第二转杆等;底座顶部从左到右依次设有第一轴承座。本发明达到了取样步骤少、取样速度快、取样环保的效果,使用该装置可以节约取样时间,减少时间成本,提高工作效率以达到效益最优化。

  权利要求书

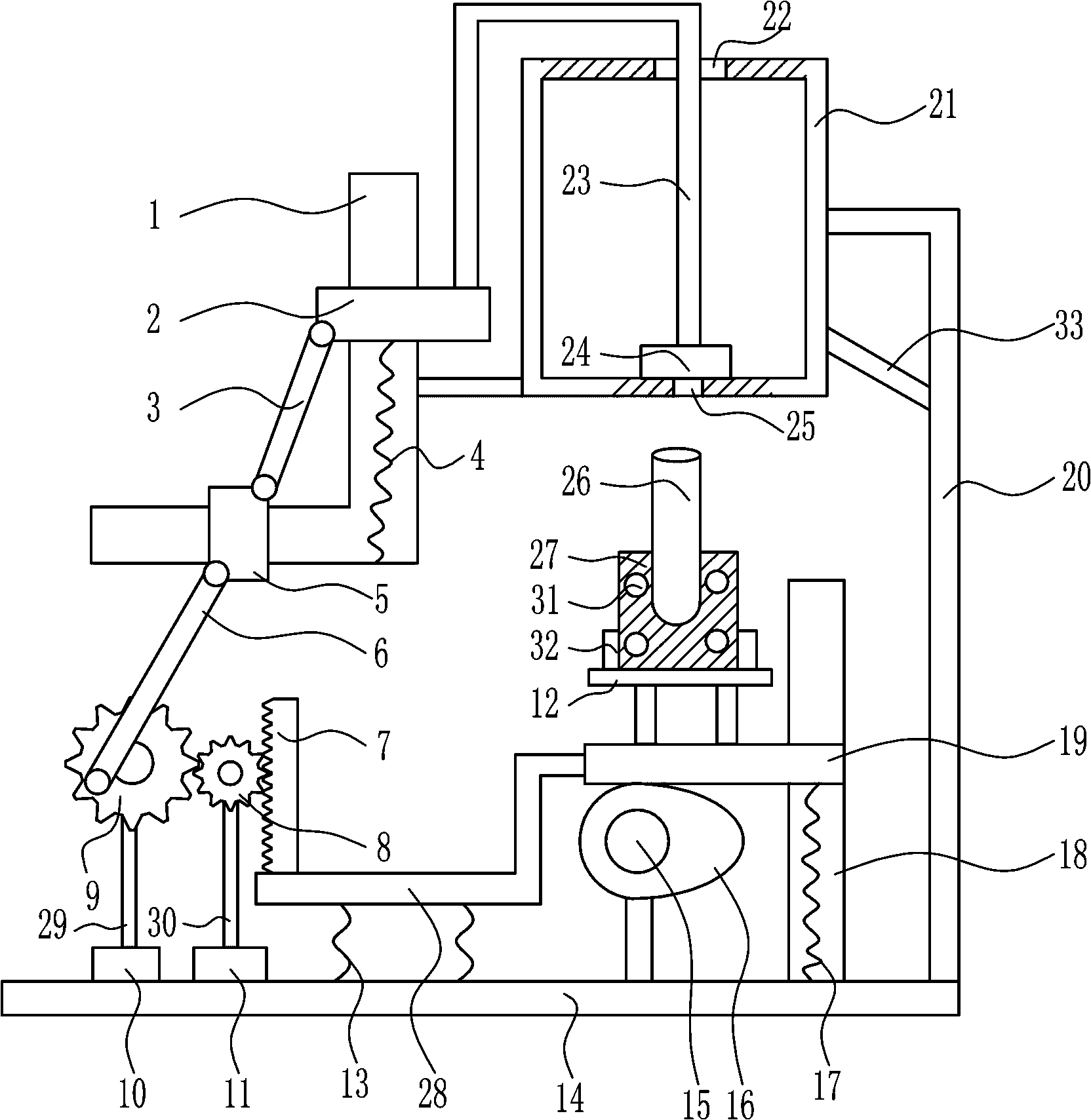

  1.一种环保型工业废水快速取样装置,其特征在于,包括有第一滑轨(1)、第一滑块(2)、第一连杆(3)、第一弹簧(4)、第二滑块(5)、第二连杆(6)、齿条(7)、第一齿轮(8)、第二齿轮(9)、第一轴承座(10)、第二轴承座(11)、放置板(12)、第二弹簧(13)、底座(14)、减速电机(15)、凸轮(16)、第三弹簧(17)、第二滑轨(18)、第三滑块(19)、右架(20)、废水箱(21)、升降杆(23)、塞子(24)、试管(26)、放置台(27)、支架(28)、第一转杆(29)和第二转杆(30);底座(14)顶部从左到右依次设有第一轴承座(10)、第二轴承座(11)、减速电机(15)、第二滑轨(18)和右架(20),第一轴承座(10)上设有第一转杆(29),第一转杆(29)末端设有第二齿轮(9),第二轴承座(11)上设有第二转杆(30),第二转杆(30)末端设有第一齿轮(8),第一齿轮(8)与第二齿轮(9)啮合,第一齿轮(8)直径小于第二齿轮(9),减速电机(15)后侧设有凸轮(16),第二滑轨(18)上设有第三滑块(19),第三滑块(19)底部与凸轮(16)顶部接触,第三滑块(19)底部与第二滑轨(18)底部之间连接有第三弹簧(17),第三滑块(19)左侧设有支架(28),支架(28)左侧顶部设有齿条(7),齿条(7)与第一齿轮(8)啮合,支架(28)底部与底座(14)顶部左右两侧之间对称连接有第二弹簧(13),第二弹簧(13)位于第二轴承座(11)与减速电机(15)之间,第三滑块(19)顶部设有放置板(12),放置板(12)顶部设有放置台(27),右架(20)左侧上部设有废水箱(21),废水箱(21)位于第三滑块(19)上方,废水箱(21)顶部设有小孔(22),废水箱(21)底部设有出水口(25),出水口(25)位于放置台(27)的正上方,废水箱(21)左侧设有第一滑轨(1),第一滑轨(1)上部设有第一滑块(2),第一滑块(2)底部与第一滑轨(1)底部之间连接有第一弹簧(4),第一滑块(2)顶部设有升降杆(23),升降杆(23)穿过小孔(22),升降杆(23)末端设有塞子(24),塞子(24)位于出水口(25)的正上方,第一滑轨(1)左部设有第二滑块(5),第二滑块(5)顶部与第一滑块(2)底部之间转动式连接有第一连杆(3),第二滑块(5)底部与第二齿轮(9)左侧之间转动式连接有第二连杆(6)。

  2.根据权利要求1所述的一种环保型工业废水快速取样装置,其特征在于,放置台(27)上均匀地设有圆孔(31),圆孔(31)直径为1厘米左右,圆孔(31)不穿透放置台(27)。

  3.根据权利要求1所述的一种环保型工业废水快速取样装置,其特征在于,还包括有挡板(32),放置板(12)顶部左右两侧对称设有挡板(32),左右两侧挡板(32)分别与放置台(27)的左右两侧接触,挡板(32)长度为3厘米,宽度为3厘米,高度为8厘米,挡板(32)底部与放置板(12)顶部为固定连接。

  4.根据权利要求1所述的一种环保型工业废水快速取样装置,其特征在于,还包括有加强筋(33),废水箱(21)底部与右架(20)左侧之间设有加强筋(33),加强筋(33)顶部与废水箱(21)底部为固定连接,加强筋(33)为倾斜设计,加强筋(33)形状为圆形,且直径为5厘米。

  5.根据权利要求1所述的一种环保型工业废水快速取样装置,其特征在于,第一轴承座(10)与第二轴承座(11)均为推力轴承。

  6.根据权利要求1所述的一种环保型工业废水快速取样装置,其特征在于,废水箱(21)材质为不锈钢。

  说明书

  一种环保型工业废水快速取样装置

  技术领域

  本发明涉及一种工业废水取样装置,尤其涉及一种环保型工业废水快速取样装置。

  背景技术

  环保,全称环境保护,是指人类为解决现实的或潜在的环境问题,协调人类与环境的关系,保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的,也有法律的、经济的、宣传教育的等。

  环境保护又是指人类有意识地保护自然资源并使其得到合理的利用,防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理,以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题,协调人类与环境的关系,保障经济社会的持续发展而采取的各种行动的总称。

  工业废水是指工业生产过程中产生的废水、污水和废液,其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁人类的健康和安全。因此,对于保护环境来说,工业废水的处理比城市污水的处理更为重要。

  现有的工业废水取样装置存在取样步骤多、取样速度慢、取样不环保的缺点,因此亟需研发一种取样步骤少、取样速度快、取样环保的环保型工业废水快速取样装置。

  发明内容

  (1)要解决的技术问题

  本发明为了克服现有的工业废水取样装置存在取样步骤多、取样速度慢、取样不环保的缺点,本发明要解决的技术问题是提供一种取样步骤少、取样速度快、取样环保的环保型工业废水快速取样装置。

  (2)技术方案

  为了解决上述技术问题,本发明提供了这样一种环保型工业废水快速取样装置,包括有第一滑轨、第一滑块、第一连杆、第一弹簧、第二滑块、第二连杆、齿条、第一齿轮、第二齿轮、第一轴承座、第二轴承座、放置板、第二弹簧、底座、减速电机、凸轮、第三弹簧、第二滑轨、第三滑块、右架、废水箱、升降杆、塞子、试管、放置台、支架、第一转杆和第二转杆;底座顶部从左到右依次设有第一轴承座、第二轴承座、减速电机、第二滑轨和右架,第一轴承座上设有第一转杆,第一转杆末端设有第二齿轮,第二轴承座上设有第二转杆,第二转杆末端设有第一齿轮,第一齿轮与第二齿轮啮合,第一齿轮直径小于第二齿轮,减速电机后侧设有凸轮,第二滑轨上设有第三滑块,第三滑块底部与凸轮顶部接触,第三滑块底部与第二滑轨底部之间连接有第三弹簧,第三滑块左侧设有支架,支架左侧顶部设有齿条,齿条与第一齿轮啮合,支架底部与底座顶部左右两侧之间对称连接有第二弹簧,第二弹簧位于第二轴承座与减速电机之间,第三滑块顶部设有放置板,放置板顶部设有放置台,右架左侧上部设有废水箱,废水箱位于第三滑块上方,废水箱顶部设有小孔,废水箱底部设有出水口,出水口位于放置台的正上方,废水箱左侧设有第一滑轨,第一滑轨上部设有第一滑块,第一滑块底部与第一滑轨底部之间连接有第一弹簧,第一滑块顶部设有升降杆,升降杆穿过小孔,升降杆末端设有塞子,塞子位于出水口的正上方,第一滑轨左部设有第二滑块,第二滑块顶部与第一滑块底部之间转动式连接有第一连杆,第二滑块底部与第二齿轮左侧之间转动式连接有第二连杆。

  优选地,放置台上均匀地设有圆孔,圆孔直径为1厘米左右,圆孔不穿透放置台。

  优选地,还包括有挡板,放置板顶部左右两侧对称设有挡板,左右两侧挡板分别与放置台的左右两侧接触,挡板长度为3厘米,宽度为3厘米,高度为8厘米,挡板底部与放置板顶部为固定连接。

  优选地,还包括有加强筋,废水箱底部与右架左侧之间设有加强筋,加强筋顶部与废水箱底部为固定连接,加强筋为倾斜设计,加强筋形状为圆形,且直径为5厘米。

  优选地,第一轴承座与第二轴承座均为推力轴承。

  优选地,废水箱材质为不锈钢。

  工作原理:当要向工业废水取样时,将试管放置在放置台上,向废水箱内加入适当的废水,打开减速电机,使之逆时针转动,带动凸轮逆时针转动,带动第三滑块向上移动,带动试管向上移动,这时第三弹簧处于拉伸状态,第三滑块向上移动的同时带动齿条向上移动,第二弹簧处于拉伸状态,因为齿条与第一齿轮啮合,齿条向上移动带动第一齿轮逆时针转动,因为第一齿轮与第二齿轮啮合,第一齿轮逆时针转动的同时带动第二齿轮顺时针转动,第二齿轮通过第二连杆的作用带动第二滑块向右移动,第二滑块通过第一连杆的作用带动第一滑块向上移动,带动升降杆向上移动,使塞子离开出水口,第一弹簧处于拉伸状态,水箱内的废水会通过出水口流出,流入试管内,当试管中的废水适量且凸轮转动到一定角度时,第三滑块在凸轮的带动作用和第三弹簧的弹力作用下向下移动,带动试管向下移动,齿条在第三滑块的带动和第二弹簧的弹力下向下移动,因为齿条与第一齿轮啮合,齿条向下移动带动第一齿轮顺时针转动,因为第一齿轮与第二齿轮啮合,第一齿轮顺时针转动的同时带动第二齿轮逆时针转动,第二齿轮通过第二连杆的作用带动第二滑块向左移动,第一滑块在第一连杆的作用和第一弹簧的弹力下向下移动,带动升降杆向下移动,使塞子盖紧出水口,此时试管内有足量的废水。最后关闭减速电机,如需再次取样,则重复上述动作。

  因为放置台上均匀地设有圆孔,圆孔直径为1厘米左右,圆孔不穿透放置台,圆孔可以减轻放置台的重力,减少第三滑块带动放置台上下移动时的阻力。

  因为还包括有挡板,放置板顶部左右两侧对称设有挡板,左右两侧挡板分别与放置台的左右两侧接触,挡板长度为3厘米,宽度为3厘米,高度为8厘米,挡板底部与放置板顶部为固定连接,挡板能够更好地固定放置台,从而更好地固定试管。

  因为还包括有加强筋,废水箱底部与右架左侧之间设有加强筋,加强筋顶部与废水箱底部为固定连接,加强筋为倾斜设计,加强筋形状为圆形,且直径为5厘米,加强筋能够更好地固定废水箱。

  因为第一轴承座与第二轴承座均为推力轴承,更便于安装与使用。

  因为废水箱材质为不锈钢,不易生锈,使用时间长。

  (3)有益效果

  本发明达到了取样步骤少、取样速度快、取样环保的效果,使用该装置可以节约取样时间,减少时间成本,提高工作效率以达到效益最优化。
