申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号C02F1/40; C02F1/28
摘要
本实用新型公开了一种生活污水循环除油装置，包括污水预处理箱和污水脱油箱，污水预处理箱上连接有第一污水进管和污水出管，污水出管连接有第二污水进管，第二污水进管连接污水脱油箱;污水脱油箱的下部设有排水口和排油口，污水脱油箱内设有吸油脱油装置，排水口上还连接有回水管，回水管的另一端连通第二污水进管，排水口内与回水管连接处下方安装有电磁阀，回水管内与排水口连接处也安装有电磁阀，污水脱油箱的内部靠近排水口的一侧安装有油性检测装置。本实用新型结构简单，原理清楚，使用方便，使用成本低，避免了二次污染的产生，且脱油处理迅速、便利、经济，不会对处理水源产生新的危害，保证了脱油的效果。

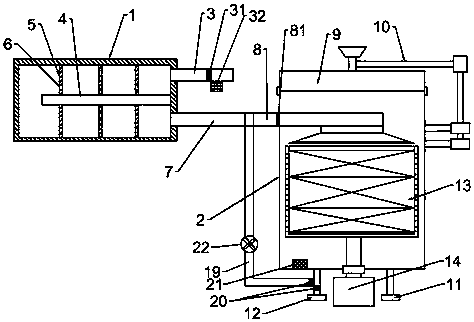

摘要附图
权利要求书
1.一种生活污水循环除油装置，包括污水预处理箱和污水脱油箱，其特征在于，所述污水预处理箱上连接有第一污水进管和污水出管，第一污水进管和污水出管位于污水预处理箱同一侧，污水预处理箱内设有隔墙，隔墙将第一污水进管和污水出管隔开并形成U型污水处理通道，隔墙两侧均设有挡板，沿隔墙长度方向任意相邻的方格区的挡板上均设有连通口，且隔墙同一侧相邻的任意两挡板上的连通口相错开;所述污水出管连接有第二污水进管，第二污水进管连接污水脱油箱;污水脱油箱的下部设有排水口和排油口，污水脱油箱内设有吸油脱油装置，吸油脱油装置包括中空的桶体，桶体内设有亲油疏水性的吸油材料层，桶体的侧壁上沿圆周均匀设有通孔，桶体的上方呈敞开式，桶体的下方连接驱动电机，驱动电机设置在污水脱油箱下方，驱动电机的驱动轴通过联轴节深入到污水脱油箱内，与桶体底部固接;所述排水口上还连接有回水管，回水管的另一端连通第二污水进管，排水口内与回水管连接处下方安装有电磁阀，回水管内与排水口连接处也安装有电磁阀，回水管上安装有提升泵，所述污水脱油箱的内部靠近排水口的一侧安装有油性检测装置，油性监测装置通过控制器与两电磁阀、提升泵电性连接。
2.根据权利要求1所述的生活污水循环除油装置，其特征在于，所述第一污水进管内安装有第一过滤网，第一过滤网进水端的管道内设有过滤物收集装置。
3.根据权利要求1或2所述的生活污水循环除油装置，其特征在于，所述第二污水进管内设有第二过滤网。
4.根据权利要求3所述的生活污水循环除油装置，其特征在于，所述污水脱油箱的上部设有可拆卸的顶盖，顶盖连接顶盖快开机构。
5.根据权利要求1或2或4所述的生活污水循环除油装置，其特征在于，所述吸油材料层优选采用亲油疏水性的聚丙烯改性材料制成的滤油材料。
6.根据权利要求5所述的生活污水循环除油装置，其特征在于，所述驱动电机的驱动轴与污水脱油箱连接处采用密封装置密封。
说明书
一种生活污水循环除油装置
技术领域
本实用新型涉及环保领域，具体是一种生活污水循环除油装置。
背景技术
节约用水是世界性长久课题，尤其在我国，更是一个重要的课题。因为我国是一个拥有十几亿人口的大国，又是一个严重缺水的大国，虽然不像非洲和西亚那样极度缺水，但水资源与十几亿人口的极端不对称，已经使得水资源成为国家战略的重要组成部分，深得国家各级部门重视。现在对生活污水(中度污水、洗涤污水)回收利用情况是：小规模使用，处理成本高，但如不处理可能造成环境二次污染，现有技术虽然回收后可用于冲厕，但因大多数没有进行消毒、清洁、去味、杀菌等处理，极容易造成全系统污染。
生活无水中含有很多的油性物质，大多数油性物质都很难自然降解，而且这部分由极易对环境造成影响，因此大多数污水处理厂往往都会投入降油性物质进行化学降解，但是化学反应往往伴随着副产物的进行，而且化学药物的投放往往也不可能完全反应，所以很有可能造成二次污染，而采用物理吸附的远离，其效果往往又不好，需要多次处理才能达到效果，很是麻烦。而且污水脱油之前，水中还会含有其他的杂质，如果不加以去除，则物理脱油层也会吸附这些杂质，造成脱油效率下降的问题。
实用新型内容
本实用新型的目的在于提供一种生活污水循环除油装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水循环除油装置，包括污水预处理箱和污水脱油箱，所述污水预处理箱上连接有第一污水进管和污水出管，第一污水进管和污水出管位于污水预处理箱同一侧，污水预处理箱内设有隔墙，隔墙将第一污水进管和污水出管隔开并形成U型污水处理通道，隔墙两侧均设有挡板，沿隔墙长度方向任意相邻的方格区的挡板上均设有连通口，且隔墙同一侧相邻的任意两挡板上的连通口相错开;所述污水出管连接有第二污水进管，第二污水进管连接污水脱油箱;污水脱油箱的下部设有排水口和排油口，污水脱油箱内设有吸油脱油装置，吸油脱油装置包括中空的桶体，桶体内设有亲油疏水性的吸油材料层，桶体的侧壁上沿圆周均匀设有通孔，桶体的上方呈敞开式，桶体的下方连接驱动电机，驱动电机设置在污水脱油箱下方，驱动电机的驱动轴通过联轴节深入到污水脱油箱内，与桶体底部固接;所述排水口上还连接有回水管，回水管的另一端连通第二污水进管，排水口内与回水管连接处下方安装有电磁阀，回水管内与排水口连接处也安装有电磁阀，回水管上安装有提升泵，所述污水脱油箱的内部靠近排水口的一侧安装有油性检测装置，油性监测装置通过控制器与两电磁阀、提升泵电性连接。
作为本实用新型进一步的方案：所述第一污水进管内安装有第一过滤网，第一过滤网进水端的管道内设有过滤物收集装置。
作为本实用新型再进一步的方案：所述第二污水进管内设有第二过滤网。
作为本实用新型再进一步的方案：所述污水脱油箱的上部设有可拆卸的顶盖，顶盖连接顶盖快开机构。
作为本实用新型再进一步的方案：所述吸油材料层优选采用亲油疏水性的聚丙烯改性材料制成的滤油材料。
作为本实用新型再进一步的方案：所述驱动电机的驱动轴与污水脱油箱连接处采用密封装置密封。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，原理清楚，使用方便，使用成本低，直接将中度污水收集到污水预处理箱中进行预处理，然后再进入污水脱油箱进行脱油处理，且采用物理方法来进行脱油，减少了化学药剂的使用，避免了二次污染的产生，且脱油处理迅速、便利、经济，不会对处理水源产生新的危害，更不会对周围环境产生新的污染;污水处理向对污水进行脱油后，油性检测装置对排水口中的油性浓度进行检测，当浓度过高时，回水管上的电磁阀打开且排水口上的电磁阀关闭，污水再次进入污水脱油箱中进行脱油，直至油性浓度浓度达标，保证了脱油的效果。
