申请日2014.03.19
公开(公告)日2014.07.16
IPC分类号C02F1/30
摘要
本实用新型公开了一种光催化含氮有机物污水处理实验装置，其特征是：在污水处理装置的入口至出口的水流通道中，沿水流方向依次串联设置N个光催化处理单元;相邻两个光催化处理单元之间形成有水流转向单元;以互相间隔设置的光催化处理单元和水流转向单元形成竖直方向上的“S”型流道;在光催化处理单元中设置有催化剂;在污水处理装置的上方设置有能照射到每个光催化处理单元的催化光源;在污水处理装置的底部设置有反光镜面板。本实用新型能在有限空间内实现对含氮有机物污水的连续净化，提高净化效果，环保节能。
权利要求书
1.一种光催化含氮有机物污水处理实验装置，其特征是：

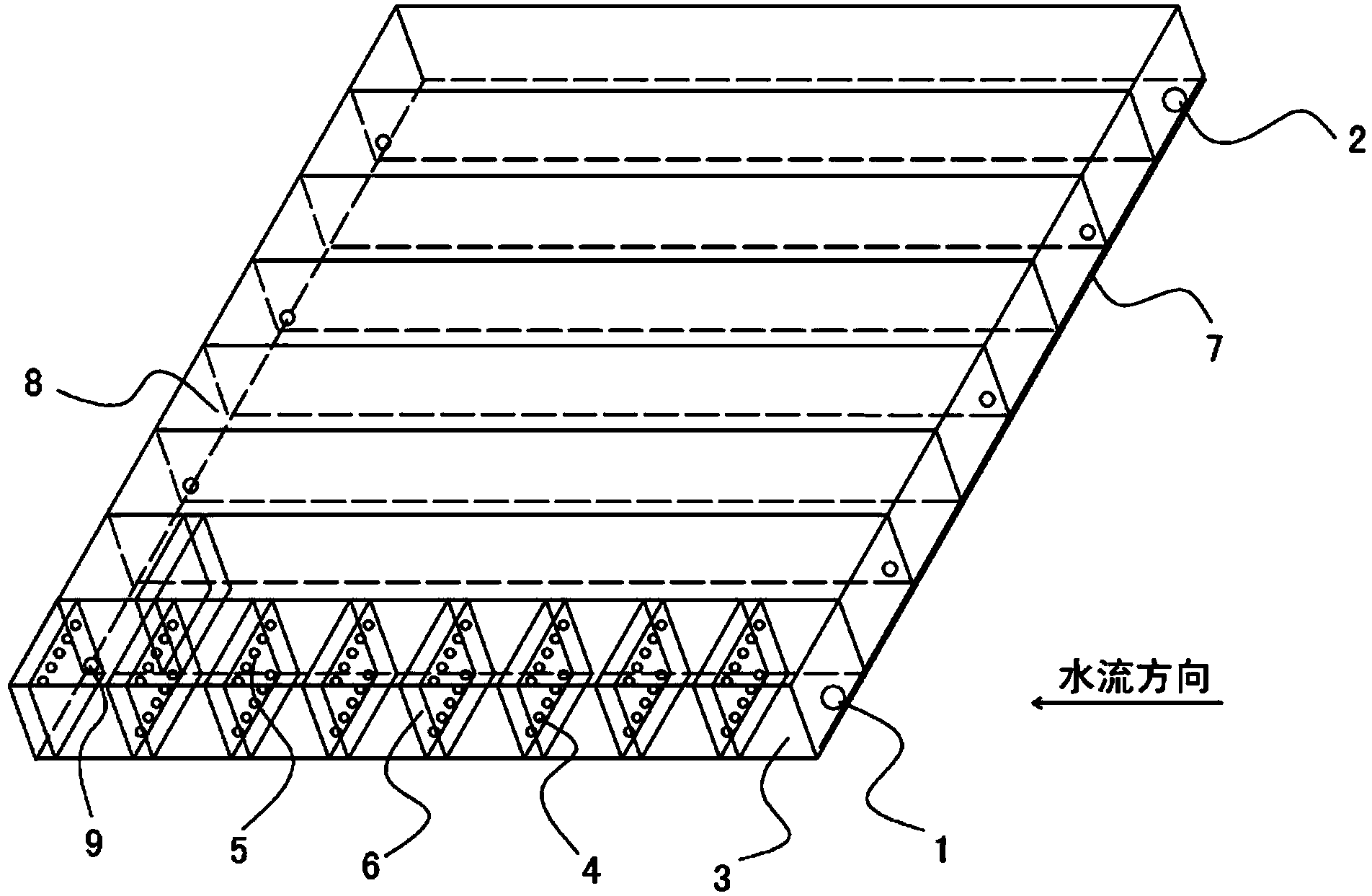

在污水处理装置的入口(1)至出口(2)的水流通道中，沿水流方向依次串联设置N个光催化 处理单元(3);第一个光催化处理单元的进水口即为所述污水处理装置的入口(1)，第N个光催 化处理单元的出水口即为所述污水处理装置的出口(2);
每个光催化处理单元是以进水口一侧底边并排设置若干个底边导流孔(4)，其出水口一侧 顶边并排设置若干个顶边导流孔(5)形成低进高出结构;相邻两个光催化处理单元之间以上一 个光催化处理单元的出水口与下一个光催化处理单元的进水口形成有水流转向单元(6);以互 相间隔设置的所述光催化处理单元(5)和水流转向单元(6)形成竖直方向上的“S”型流道;
在所述光催化处理单元中设置有催化剂;
在所述污水处理装置的上方设置有能照射到每个光催化处理单元的催化光源;
在所述污水处理装置的底部设置有反光镜面板(7)。
2.根据权利要求1所述的光催化含氮有机物污水处理实验装置，其特征是：所述N个 光催化处理单元(3)可并排设置成M排催化通道(8);各催化通道的进水口和出水口处在相交 错的位置上;相邻两个催化通道是以前一个催化通道中第N个水流转化单元的出水口(9)为后 一个催化通道中第一个光催化处理单元的进水口，形成水平方向上的“S”形通道。
3.根据权利要求1所述的光催化含氮有机物污水处理实验装置，其特征是：所述污水处 理装置为无盖式或有盖式结构。
说明书
一种光催化含氮有机物污水处理实验装置
技术领域
本实用新型涉及一种污水处理装置，具体地说是一种光催化含氮有机物污水处理实验装 置。
背景技术
光催化含氮有机物净水技术具有低能耗、操作简单、装置简便和无二次污染等特点，其 在净化污水领域具有广阔的前景。随着人们环保意识的逐渐加强以及政府对企业的排污和能 耗要求和限制越来越高，如何采取低能耗取得良好的处理能力逐渐成为研究热点。
而现有技术中，一般的光催化装置为圆筒式，抽拉箱式，试管式、牛角管式等结构;这 些装置都是由最初的试管式装置演变而来，工作原理大都为：将催化剂放在试管或烧杯中， 出口用橡皮塞堵住，并在橡皮塞上开一个进料孔和一个出料孔，并加以人造光源催化。由于 光源的穿透性和装置内部实用体积的局限性，很难对有机物废水实现连续化、高效率催化除 污。
发明内容
本实用新型为避免上述现有技术存在的不足之处，提出一种光催化含氮有机物污水处理 实验装置，能在有限空间内实现对含氮有机物污水的连续净化，提高净化效果，环保节能。
本实用新型为解决技术问题所采用如下技术方案：
本实用新型一种光催化含氮有机物污水处理实验装置的结构特点是：
在污水处理装置的入口至出口的水流通道中，沿水流方向依次串联设置N个光催化处理 单元;第一个光催化处理单元的进水口即为所述污水处理装置的入口，第N个光催化处理单 元的出水口即为所述污水处理装置的出口;
每个光催化处理单元是以进水口一侧底边并排设置若干个导流孔，其出水口一侧顶边并 排设置若干个导流孔形成低进高出结构;相邻两个光催化处理单元之间以上一个光催化处理 单元的出水口与下一个光催化处理单元的进水口形成有水流转向单元;以互相间隔设置的所 述光催化处理单元和水流转向单元形成竖直方向上的“S”型流道;
在所述光催化处理单元中设置有催化剂;
在所述污水处理装置的上方设置有能照射到每个光催化处理单元的催化光源;
在所述污水处理装置的底部设置有反光镜面板。
本实用新型光催化含氮有机物污水处理实验装置的结构特点也在于：
所述N个光催化处理单元可并排设置成M排催化通道;各催化通道的进水口和出水口处 在相交错的位置上;相邻两个催化通道是以前一个催化通道中第N个水流转化单元的出水口 为后一个催化通道中第一个光催化处理单元的进水口，形成水平方向上的“S”形通道。
所述污水处理装置为无盖式或有盖式结构。
与已有技术相比，本实用新型的有益效果体现在：
1、本实用新型通过光催化处理单元与水流方向转变单元交替串联设置，能有效对水流方 向进行调节，不仅可以增加含氮污水在每个光催化处理单元中的催化停留时间，延长催化流 程，而且污水通过水流方向转变单元形成从下往上的势能差更利于光催化剂与含氮污水的充 分混合，达到净化效果。
2、本实用新型能任意串联设置多组催化处理单元与水流方向转变单元，同时也能并排设 置的多组催化处理单元与水流方向转变单元形成多个催化通道，组装灵活多变，也易于改变 结构;从而实现在有限空间内污水的连续净化，提高净化效率和空间利用率，更适用于实验 室和小规模模拟实验使用。
3、本实用新型的催化光源可以是太阳光，充分利用能源，也可以为人工光源，在没有阳 光的情况下依旧可以正常工作。
4、本实用新型通过在底部加装的反光镜面板，能提高光的利用率，增强光催化的效果。
5、本实用新型通过光催化处理单元中设置纳米氧化物复合再生纤维素作为催化介质，不 仅可以替换和重复使用，成本低廉，而且也不会造成环境污染。
