申请日2014.03.19
公开(公告)日2014.08.20
IPC分类号C10J3/00
摘要
本实用新型公开了一种污泥气化资源化利用系统，包括：污泥添加装置、辅助燃料添加装置、高热值固体废弃物添加装置、气化反应器、分离器、液体储罐、燃气发电机、副产品储罐、热空气储罐、换热器、汽轮机、发电机;其特征在于，所述污泥添加装置、辅助燃料添加装置及高热值固体废弃物添加装置与气化反应器的进料口连接;所述气化反应器的顶端通过管道依次与分离器、液体储罐及燃气发电机连接。本实用新型在高温高压状态下对污泥进行气化反应，同时可以处理高热值固体废弃物，及产生可燃气体进行发电，剩余蒸汽同样可以进行发电。
权利要求书

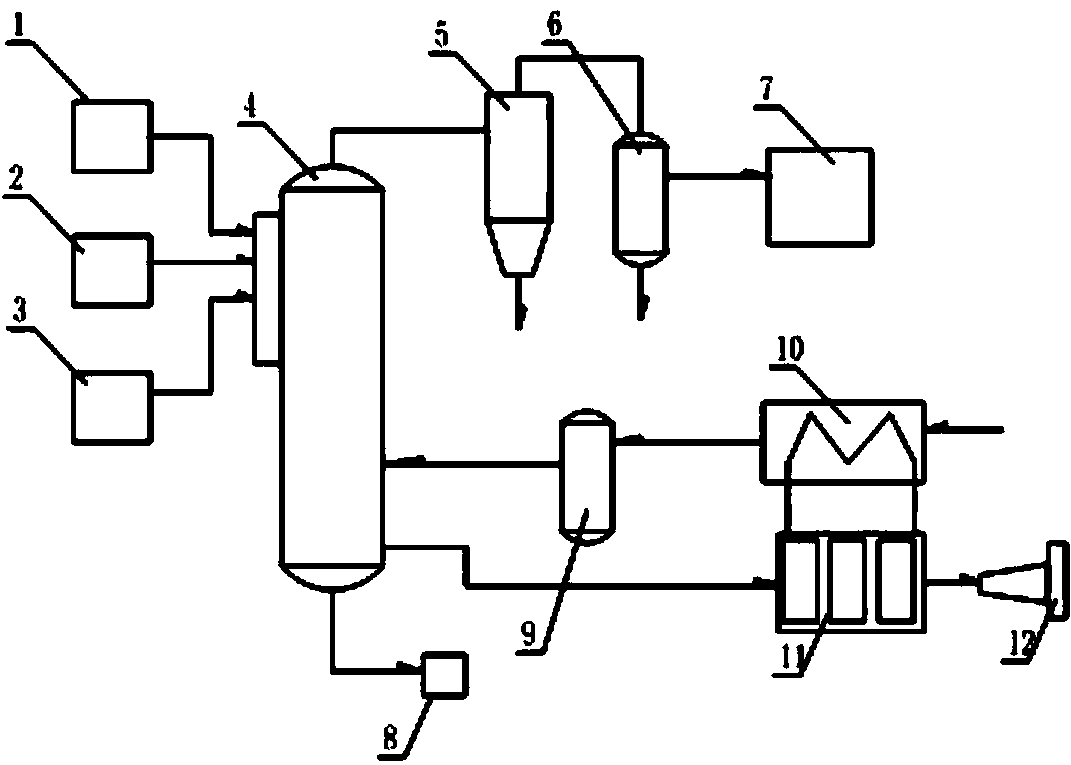

1. 一种污泥气化资源化利用系统，包括：污泥添加装置(1)、辅助燃料添加装置(2)、高热值固体废弃物添加装置(3)、气化反应器(4)、分离器(5)、液体储罐(6)、燃气发电机(7)、副产品储罐(8)、热空气储罐(9)、换热器(10)、汽轮机(11)、发电机(12);其特征在于，所述污泥添加装置(1)、辅助燃料添加装置(2)及高热值固体废弃物添加装置(3)与气化反应器(4)的进料口连接;所述气化反应器(4)的顶端通过管道依次与分离器(5)、液体储罐(6)及燃气发电机(7)连接。
2.根据权利要求1所述的一种污泥气化资源化利用系统，其特征在于：所述气化反应器(4)的顶端通过管道与副产品储罐(8)连接。
3.根据权利要求1所述的一种污泥气化资源化利用系统，其特征在于：所述气化反应器(4)的空气进口依次与热空气储罐(9)和换热器(10)连接。
说明书
一种污泥气化资源化利用系统
技术领域
本实用新型涉及污泥处置技术领域，具体涉及一种污泥气化资源化利用系统。
背景技术
气化反应是利用热、压力和蒸汽将物料转化成气体的过程，目前，污水处理厂产生的污泥处置采用填埋、焚烧、固化等，由于污泥含水率很高，污泥干化需要消耗大量能源，采用填埋占用大量土地资源，并会产生渗滤液污染的问题，所以应该更多采用资源化利用的装置系统，以提高污泥管理的效益，实现污泥的资源化利用。
实用新型内容
本实用新型的目的在于提供一种污泥气化资源化利用系统，在高温高压状态下对污泥进行气化反应，同时可以处理高热值固体废弃物，及产生可燃气体进行发电，剩余蒸汽同样可以进行发电。
本实用新型的目的通过下述技术方案实现：一种污泥气化资源化利用系统，包括：污泥添加装置、辅助燃料添加装置、高热值固体废弃物添加装置、气化反应器、分离器、液体储罐、燃气发电机、副产品储罐、热空气储罐、换热器、汽轮机、发电机;其特征在于，所述污泥添加装置、辅助燃料添加装置及高热值固体废弃物添加装置与气化反应器的进料口连接;所述气化反应器的顶端通过管道依次与分离器、液体储罐及燃气发电机连接。
所述气化反应器的顶端通过管道与副产品储罐连接。
所述气化反应器的空气进口依次与热空气储罐和换热器连接。
综上所述，本实用新型的有益效果是：在高温高压状态下对污泥进行气化反应，同时可以处理高热值固体废弃物，及产生可燃气体进行发电，剩余蒸汽通过汽轮机同样可以进行发电，本系统产生废气较少，达到以废治废的目的，实现了污泥资源化利用。
