申请日2014.03.19
公开(公告)日2014.07.16
IPC分类号C02F1/30; C02F101/38; C02F1/32
摘要
本实用新型公开了一种光催化含氮有机物污水处理装置，其特征是：在污水处理装置的入口至出口的水流通道中，沿水流方向依次串联设置N个光催化处理单元;相邻两个光催化处理单元是以上一个光催化处理单元的出水口为下一个光催化处理单元的进水口，形成纵向“S”型流道;在每个光催化处理单元中均设置有催化网，在污水处理装置的上方设置有能照射到每个催化网的催化光源;在污水处理装置的底部设置有反光镜面板。本实用新型能够有效提高污水在有限空间内的净化效果，降低污水处理成本，而且更适用于实验室和小规模模拟实验使用。
权利要求书
1.一种光催化含氮有机物污水处理装置，其特征是：

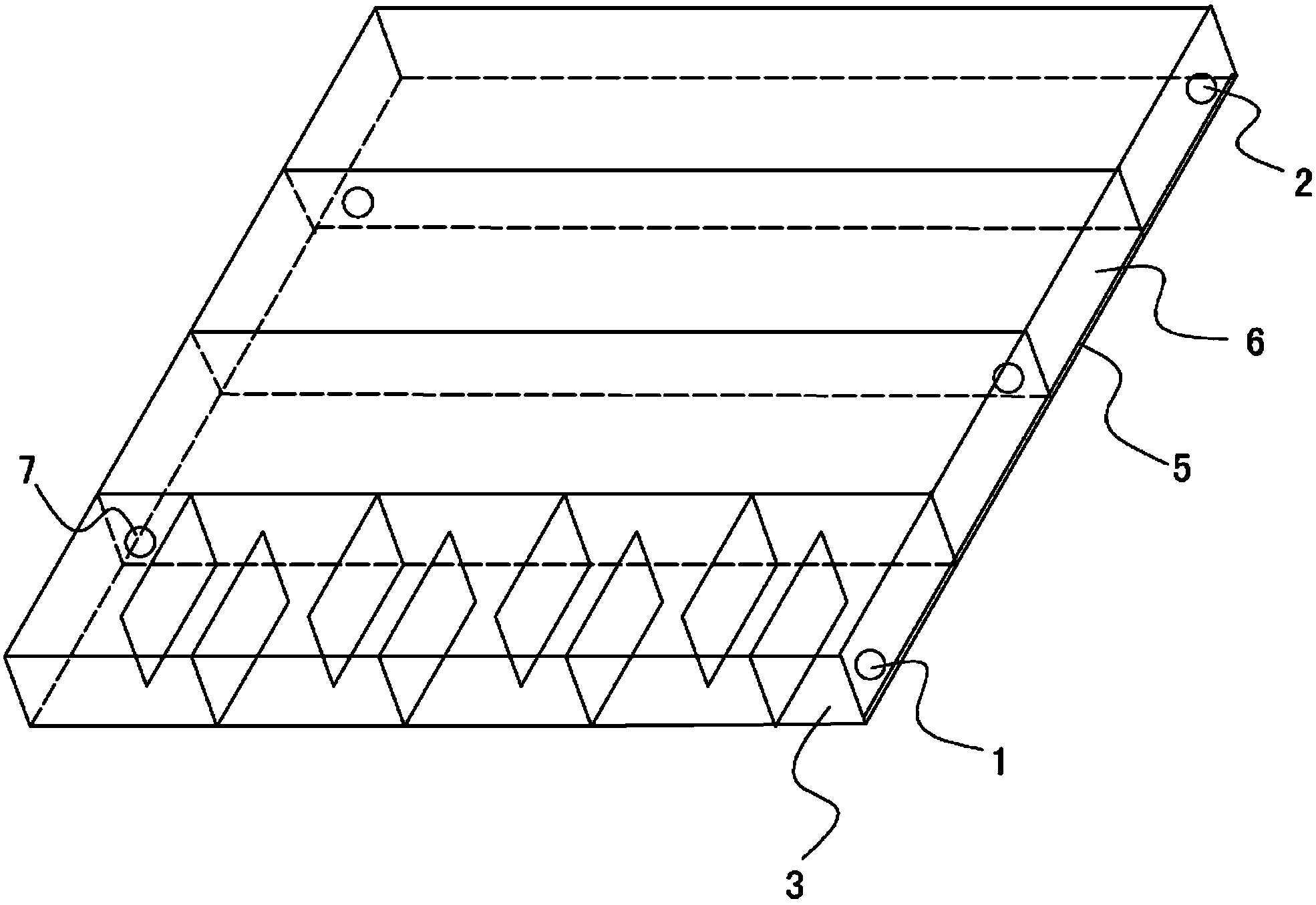

在污水处理装置的入口(1)至出口(2)的水流通道中，沿水流方向依次串联设置N个光催化 处理单元(3);第一个光催化处理单元的进水口即为所述污水处理装置的入口，第N个光催化 处理单元的出水口即为所述污水处理装置的出口;
每个光催化处理单元(3)的进水口和出水口在交错位置上，相邻两个光催化处理单元是以 上一个光催化处理单元的出水口为下一个光催化处理单元的进水口，形成纵向“S”型流道;
在所述每个光催化处理单元中均设置有催化网(4)，以所述催化网(4)在各光催化处理单元 (3)中形成水流断面上的过滤结构;
在所述污水处理装置的上方设置有能照射到每个催化网的催化光源;
在所述污水处理装置的底部设置有反光镜面板(5)。
2.根据权利要求1所述的光催化含氮有机物污水处理装置，其特征是：所述N个光催 化处理单元可并排设置成M排催化通道(6);相邻两个催化通道是以前一个催化通道的第N 个光催化处理单元的出水口(7)为后一个催化通道的第一个光催化处理单元的进水口，形成横 向“S”型通道。
3.根据权利要求1所述的光催化含氮有机物污水处理装置，其特征是：所述污水处理装 置为无盖式或有盖式结构。
说明书
一种光催化含氮有机物污水处理装置
技术领域
本实用新型涉及含氮有机物水处理领域，特别涉及一种光催化装置。
背景技术
现有技术中，污水处理厂一般会采用微生物处理技术来处理含氮有机物污水，但是这种 方式需要泥土来培养微生物，且经培养使用过的泥土也不能重复利用，这样不仅提高了污水 处理成本，同时会对环境有一定的污染;而且也不适用于实验室小规模的污水处理研究。除 了生物外还有物理和化学方法，其中的物理方法主要采用沉淀、离心、过滤法，效率低;化 学方法会产生新的污染。
光催化含氮有机物净水技术是一种有利于环境的绿色除污水技术，其具有低能耗、操作 简单、装置简便和无二次污染等特点，在净化污水领域具有广阔的前景。
在光催化净水装置的研发中，一般采用圆筒式，抽拉箱式，试管式、牛角管式等结构的 光催化净水装置;这些装置都是由最初的试管式装置演变而来，催化剂一般采用二氧化钛、 氧化锌等纳米氧化物：工作原理大都为：将催化剂直接成膜、负载于过滤网上形成催化网或 者直接将催化剂负载在不锈钢和玻璃管壁上，在试管或烧杯进行催化反应中，出口用橡皮塞 堵住，并在橡皮塞上开一个进料孔和一个出料孔，并加以人造光源催化。由于光源的穿透性 和装置内部实用体积的局限性，很难对有机物废水实现连续化、高效率催化除污的净化效果。 发明内容
本实用新型为避免上述现有技术存在的不足之处，提出一种光催化含氮有机物污水处理 装置，能够有效提高污水在有限空间内的净化效果，降低污水处理成本，而且更适用于实验 室和小规模模拟实验使用。
本实用新型为解决技术问题所采用如下技术方案：
本实用新型一种光催化含氮有机物污水处理装置的结构特点是：
在污水处理装置的入口至出口的水流通道中，沿水流方向依次串联设置N个光催化处理 单元;第一个光催化处理单元的入水口即为所述污水处理装置的入口，第N个光催化处理单 元的出口即为所述污水处理装置的出口;
每个光催化处理单元的进水口和出水口在交错位置上，相邻两个光催化处理单元是以上 一个光催化处理单元的出水口为下一个光催化处理单元的进水口，形成纵向“S”型流道;
在所述每个光催化处理单元中均设置有催化网，以所述催化网在各光催化处理单元中形 成水流断面上的过滤结构;
在所述污水处理装置的上方设置有能照射到每个催化网的催化光源;
在所述污水处理装置的底部设置有反光镜面板。
本实用新型光催化含氮有机物污水处理装置的结构特点也在于：
所述N个光催化处理单元可并排设置成M排催化通道;相邻两个催化通道是以前一个催 化通道的第N个光催化处理单元的出水口为后一个催化通道的第一个光催化处理单元的进水 口，形成横向“S”型通道。
所述污水处理装置为无盖式或有盖式结构。
与已有技术相比，本实用新型的有益效果体现在：
1、本实用新型通过N个光催化处理单元串联设置，且相邻两个光催化处理单元是以上 一个光催化处理单元的出水口为下一个光催化处理单元的进水口，形成纵向“S”型流道，从 而对水流方向进行有效调节，不仅可以增加含氮污水在每个光催化处理单元中的催化停留时 间，延长催化流程，而且也有利于催化网与污水的充分混合，达到净化效果。
2、本实用新型能任意串联设置多个催化处理单元，同时也能并排设置的多个催化通道形 成多排催化处理单元的纵向“S”型流道，组装灵活多变，也易于改变结构，从而实现在有限 空间内污水的连续净化，提高净化效率和空间利用率，更适用于实验室和小规模模拟实验使 用。
3、本实用新型的催化光源可以是太阳光，充分利用能源，也可以为人工光源，在没有阳 光的情况下依旧可以正常工作。
4、本实用新型通过在底部加装的反光镜面板，能提高光的利用率，增强光催化的效果。
5、本实用新型催化网可以拆卸或更换，不仅可以重复使用，降低生产成本，保证光催化 水质净化效果，而且替换下来的光催化剂也不会造成环境污染
