废水多级逆流吸附技术

发布时间:2018-5-14 20:55:23  中国污水处理工程网

  申请日2014.03.19

  公开(公告)日2014.07.16

  IPC分类号C02F9/04

  摘要

  本实用新型涉及一种废水多级逆流吸附装置,包括沿进水到出水方向依次设置的一级吸附池、二级吸附池和三级吸附池,上述三个吸附池内均设有搅拌器、搅拌槽、环形挡板和穿孔管,搅拌槽底部的开口与环形挡板之间的空间为反应区,环形挡板外侧与该吸附池之间的空间为沉淀区,穿孔管位于沉淀区的底部,穿孔管通向吸附剂收集池,吸附剂收集池内设有提升泵,提升泵通向前一级吸附池内的搅拌槽,一级吸附池的穿孔管通向饱和吸附剂去浓缩池,一级和二级吸附池的顶部设有一级集水槽,通向后一级吸附池内的搅拌槽,三级吸附池顶部设有出水口,本实用新型还包括用于加入吸附剂的吸附剂投加系统,附剂投加的位置为三级吸附池的搅拌槽。

  权利要求书

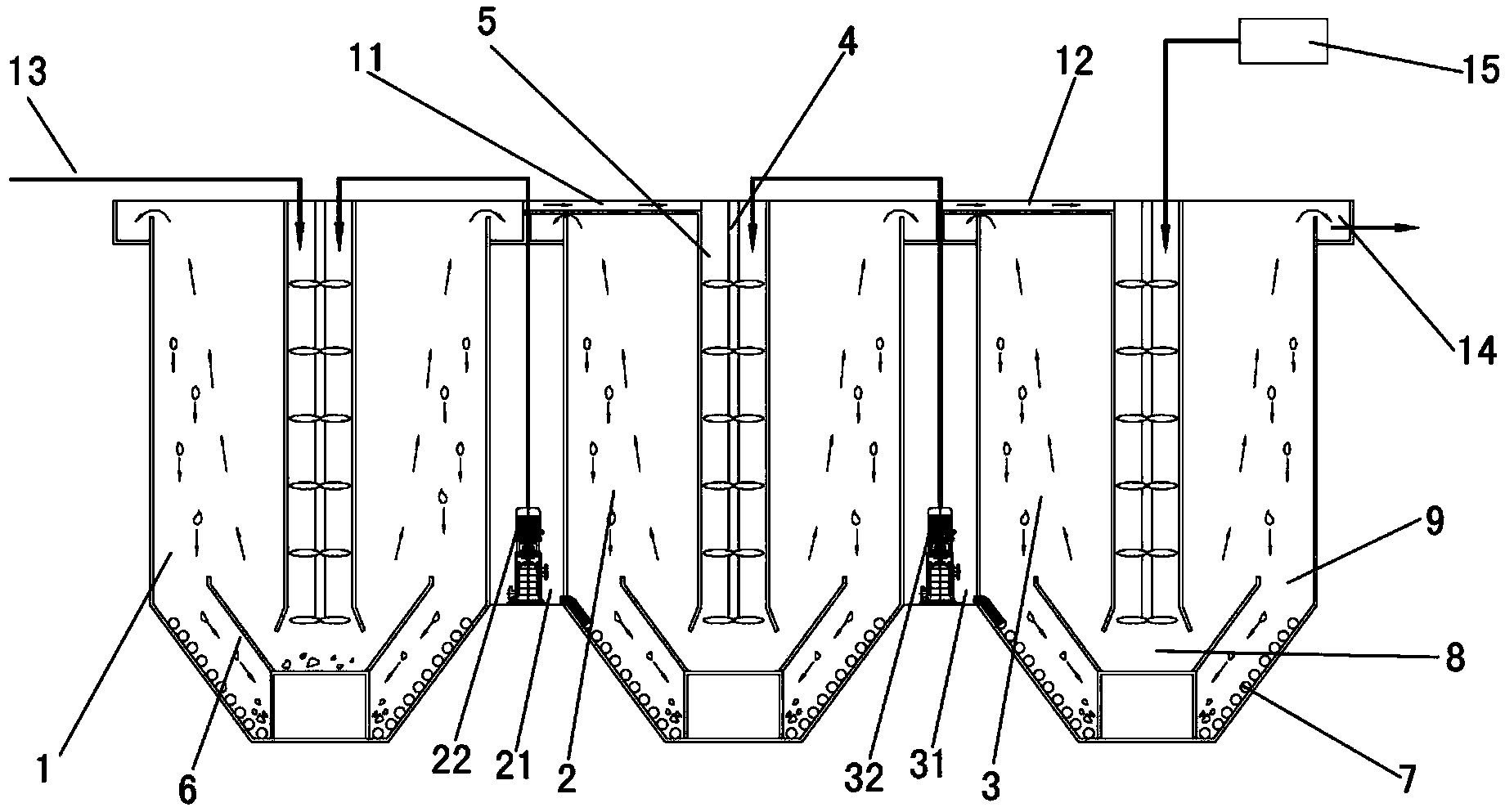

  1.一种废水多级逆流吸附装置,其特征在于,包括沿进水到出水方向 依次设置的进水口(13)、一级吸附池(1)、二级吸附池(2)、三级吸附池 (3)和出水口(14),上述三个吸附池内均设有搅拌器(4)、搅拌槽(5)、 环形挡板(6)和穿孔管(7),所述搅拌槽(5)垂直设置在该吸附池的中心, 且上下两端均设有开口,所述搅拌器(4)设置在搅拌槽(5)内,所述环形 挡板(6)设置在该吸附池底部,所述搅拌槽(5)底部的开口与环形挡板(6) 之间的空间为反应区(8),所述环形挡板(6)外侧与该吸附池之间的空间 为沉淀区(9),所述穿孔管(7)位于沉淀区(9)的底部,

  所述三级吸附池(3)的穿孔管(7)通向三级吸附剂收集池(31),所 述三级吸附剂收集池(31)内设有三级提升泵(32),所述三级提升泵(32) 向上延伸,其末端通向二级吸附池(2)内的搅拌槽(5),所述二级吸附池 (2)的穿孔管(7)通向二级吸附剂收集池(21),所述二级吸附剂收集池 (21)内设有二级提升泵(22),所述二级提升泵(22)向上延伸,其末端 通向一级吸附池(1)内的搅拌槽(5),所述一级吸附池(1)的穿孔管(7) 通向饱和吸附剂去浓缩池(10),

  所述进水口(13)通向一级吸附池(1)内的搅拌槽(5),所述一级吸 附池(1)的顶部设有一级集水槽(11),所述一级集水槽(11)通向二级 吸附池(2)内的搅拌槽(5),所述二级吸附池(2)的顶部设有二级集水 槽(12),所述二级集水槽(12)通向三级吸附池(3)内的搅拌槽(5), 所述三级吸附池(5)顶部设有出水口(14),

  所述废水多级逆流吸附装置还包括用于加入吸附剂的吸附剂投加系统 (15),所述吸附剂投加的位置为三级吸附池(3)的搅拌槽(5)。

  2.根据权利要求1所述废水多级逆流吸附装置,其特征在于,所述一 级吸附池(1)、二级吸附池(2)和三级吸附池(3)采用不锈钢材质、碳 钢防腐或聚丙烯材质制成。

  3.根据权利要求1所述废水多级逆流吸附装置,其特征在于,所述一 级吸附池(1)、二级吸附池(2)和三级吸附池(3)为圆柱形或长方体形。

  4.根据权利要求1所述废水多级逆流吸附装置,其特征在于,所述搅 拌器(4)为空气搅拌器或机械搅拌器。

  5.根据权利要求1至4任一项所述废水多级逆流吸附装置,其特征在 于,所述吸附剂为活性炭,所述吸附剂投加系统(15)为湿式投加系统或干 式投加系统。

  说明书

  一种废水多级逆流吸附装置

  技术领域

  本实用新型涉及一种废水多级逆流吸附装置,尤其涉及一种粉末活性炭 多级逆流吸附废水深度处理装备,属于废水吸附处理领域,主要用于工业废 水、垃圾渗滤液、生活污水的深度处理。

  背景技术

  随着国家环境保护的重视以及行业污染物排放标准的加严,一些难处理 工业废水处理达标排放目前已经环境治理的一个难题,如化工废水、制药废 水、印染废水、垃圾渗滤液等.这些废水通常采用的方式是采用预处理后加 通过生化处理的方式进行去除。工业废水、垃圾渗滤液经过生化处理后往往 很难达到相关的排放标准,需要采用物化处理的方法进一步去处理。目前采 用的处理技术包括有化学沉淀法和膜处理法以及吸附的方法等.由于活性炭 的表面积巨大,有很高的物理吸附和化学吸附功能。因此活性炭吸附法被广 泛应用在废水处理中。

  吸附过程是物质从液态中转移到固体表面的一种物质转移过程。水处理 过程中常用的吸附剂主要包括活性炭、磺化煤、焦炭、碎焦炭、木炭、木屑、 泥煤、高岭土、硅藻土、炉渣、合成聚合物及硅系吸附剂。活性炭是一种经 特殊处理的炭,具有无数细小孔隙,表面积巨大,每克活性炭的表面积为 500~1500平方米。从而使其具有较强的吸附能力。因此,活性炭吸附工艺 已经得到广泛接受并被认为是一种常规生物处理出水的精制过程。通过活性 炭强的吸附能力将有机物吸附去除。

  活性炭应用于水处理过程中,通常采用粒状活性炭和粉末状活性炭。粉 末状的活性炭吸附能力强,制备容易,但再生困难,一般不能重复使,具有 投资省、吸附速度快的特点;颗粒状的活性炭价格较贵,但可再生后重复使 用,并且使用时的劳动条件较好,操作管理方便。因此在水处理中较多采用 颗粒状活性炭。

  由于活性炭价格比较昂贵,并且再生利用的成本也比较高,在废水处理 过程中应用活性炭吸附技术还存在一定的局限性,成本制约了技术的应用。 因此,如何降低活性炭(或者其他吸附剂)用量,降低水处理成本是吸附技 术工程化应用的一个关键问题。

  实用新型内容

  本实用新型所要解决的技术问题是提供一种多级逆流吸附工艺及配套 设备用于废水的深度处理,可以充分发挥活性炭的吸附能力,降低活性炭的 用量,减少污水处理成本。

  本实用新型解决上述技术问题的技术方案如下:一种废水多级逆流吸附 装置,包括沿进水到出水方向依次设置的进水口、一级吸附池、二级吸附池、 三级吸附池和出水口,上述三个吸附池内均设有搅拌器、搅拌槽、环形挡板 和穿孔管,所述搅拌槽垂直设置在该吸附池的中心,且上下两端均设有开口, 所述搅拌器设置在搅拌槽内,所述环形挡板设置在该吸附池底部,所述搅拌 槽底部的开口与环形挡板之间的空间为反应区,所述环形挡板外侧与该吸附 池之间的空间为沉淀区,所述穿孔管位于沉淀区的底部,所述三级吸附池的 穿孔管通向三级吸附剂收集池,所述三级吸附剂收集池内设有三级提升泵, 所述三级提升泵向上延伸,其末端通向二级吸附池内的搅拌槽,所述二级吸 附池的穿孔管通向二级吸附剂收集池,所述二级吸附剂收集池内设有二级提 升泵,所述二级提升泵向上延伸,其末端通向一级吸附池内的搅拌槽,所述 一级吸附池的穿孔管通向饱和吸附剂去浓缩池,所述进水口通向一级吸附池 内的搅拌槽,所述一级吸附池的顶部设有一级集水槽,所述一级集水槽通向 二级吸附池内的搅拌槽,所述二级吸附池的顶部设有二级集水槽,所述二级 集水槽通向三级吸附池内的搅拌槽,所述三级吸附池顶部设有出水口,所述 废水多级逆流吸附装置还包括用于加入吸附剂的吸附剂投加系统,所述吸附 剂投加的位置为三级吸附池的搅拌槽。

  本实用新型设计了吸附沉淀为一体的多级逆流设备,实现了通过三台设 备单元而达到了三级逆流吸附的功能,缩短了工艺流程的同时提高了活性炭 的吸附能力,降低了吸附用量。本实用新型多级逆流吸附主要由相应的三级 吸附沉淀单元组成。每一级设备单元包括有反应区、沉淀区两个部分。反应 区设置在中间,主要采用搅拌机进行混合搅拌,也可以通过采用空气进行搅 拌,通过充分搅拌实现使粉末性活性炭吸附难生物降解污染物,吸附以后的 粉末活性炭随着水流进入沉淀区,由于粉末活性炭采用的是煤质活性炭,煤 质活性炭密度大于水的密度,因此可以实现活性炭和水的分离。沉淀后的活 性炭通过气提或者采用污泥泵抽吸的方式进入下一级或者排出。反应区的反 应时间通常设计在0.5~1.5h,沉淀区的沉淀时间通常设计在1.5~2h。

  本实用新型的有益效果是:本实用新型是针对经过生化处理后的废水很 难达标排放采用吸附技术开发的,由于活性炭成本较高,造成运行费用过高, 企业很难承受,本实用新型较传统的吸附可以节约近一半的活性炭用量,可 以有效的降低了废水处理成本。同时本实用新型结构紧凑,设备要比常规逆 流吸附少,因此工艺流程较短。因此,本实用新型对于活性炭深度处理废水 有很好的应用前景。

  在上述技术方案的基础上,本实用新型还可以做如下改进。

  进一步,所述一级吸附池、二级吸附池和三级吸附池采用不锈钢材质、 碳钢防腐或聚丙烯材质制成。以上材质是根据处理水量进行选择设计的。

  进一步,所述一级吸附池、二级吸附池和三级吸附池为圆柱形或长方体 形。

  进一步,所述搅拌器为空气搅拌器或机械搅拌器。

  进一步,所述吸附剂为活性炭(粉末),所述吸附剂投加系统为湿式投 加系统或干式投加系统。湿式投加系统主要采用系统处理完的水对粉末活性 炭进行容积,配置浓度约为20~30%(质量分数)。干式投加系统主要采用干 粉投加器进行投加。
