申请日2014.03.19
公开(公告)日2014.07.30
IPC分类号B08B15/02; B01D36/04
摘要

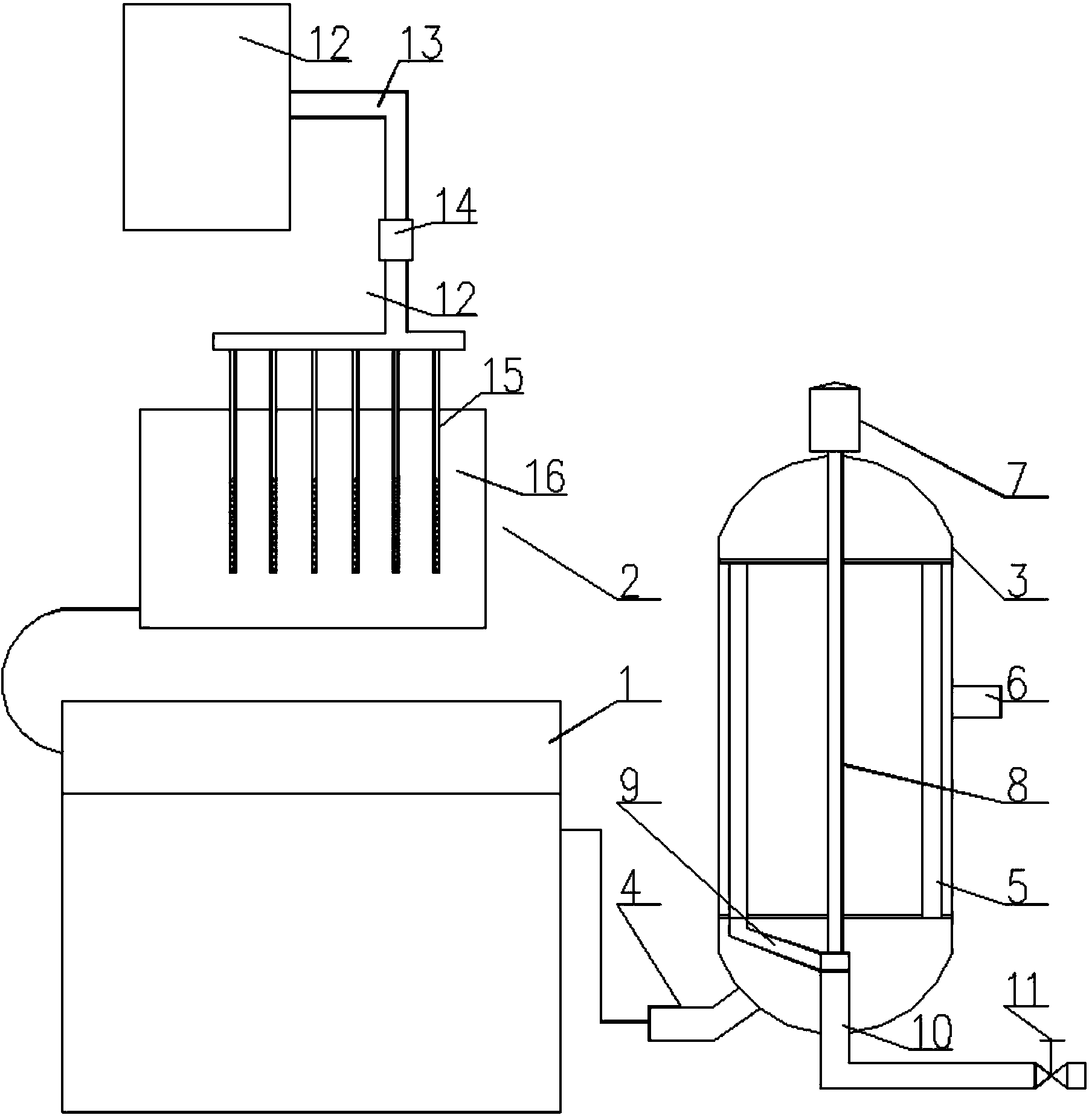

本实用新型公开了一种煤粉污水过滤回收系统，其特征在于：包括污水沉淀池(1)和粉尘回收装置(2)，粉尘回收装置(2)通过管道连接废水沉淀池(1)，废水沉淀池(1)通过管道连接污水过滤回收罐(3)，污水过滤回收罐(3)的罐体底部设有进水口(4)，罐体内设有滤芯(5)，在罐体内上设有出水口(6)，在罐体顶部设有电机(7)，电机(7)通过转轴(8)连接罐体底部的旋转管(9)，旋转管(9)连接回收管(10)和回收阀(11)。本实用新型的污水沉淀池将较大的固体颗粒沉淀，通过污水过滤回收罐进行过滤，水可以重复使用，过滤得到煤炭粉，可以回收后制作粉煤灰等产品，本实用新型的结构简单，占地面积小，能够适应山区使用。
权利要求书
1.一种煤粉污水过滤回收系统，其特征在于：包括污水沉淀池(1)和 粉尘回收装置(2)，粉尘回收装置(2)通过管道连接废水沉淀池(1)，废 水沉淀池(1)通过管道连接污水过滤回收罐(3)，污水过滤回收罐(3)的 罐体底部设有进水口(4)，罐体内设有滤芯(5)，在罐体内上设有出水口 (6)，在罐体顶部设有电机(7)，电机(7)通过转轴(8)连接罐体底部的 旋转管(9)，旋转管(9)连接回收管(10)和回收阀(11)。
2.根据权利要求1所述的煤粉污水过滤回收系统，其特征在于：所述 粉尘回收装置(2)包括风罩(12)，风罩(12)连接风管(13)和风机(14)， 风机(14)的出口连接1个以上的开孔管道(15)，开孔管道(15)插入回 收水池(16)中，回收水池(16)连接废水沉淀池(1)。
说明书
一种煤粉污水过滤回收系统
技术领域
本实用新型涉及一种煤粉污水过滤回收系统，属于煤场污染处理技术领 域。
背景技术
随着全球环境的恶化以及各级环保部门的重视，煤矿废物、废水污染治 理已刻不容缓。我国给排水实践表明，一方面，水资源严重不足，另一方面， 大量废水却得不到利用，排放后造成污染。煤矿矿区也不例外，西北地区的 一些矿区，问题更为突出西北地区降水量仅100～200mm，只有全国年降水量 的1/6～1/3。全国地下式资源分布南北差异很大，南方占69%，北方仅占31%， 而且大多分布在平原地区。西北矿区多处于山区，水资源更为缺乏，矿区内 部水资源往往只能用做小型或临时水源，集中的永久水源则需从矿区外部解 决，距离远，高差大，供水成本高。另外，山区地表水又多为间歇性河流， 枯洪水季节流量相差悬殊，常年流量稀释能力差，而煤矿井、洗煤厂和辅助 企业一般都沿河两岸分布，经处理或未处理的粉尘、污水均直接排放，造成 不同程度的污染。
发明内容
本实用新型的目的在于，提供一种煤粉污水过滤回收系统。能够有效治 理煤粉的废水、粉尘，并回收其中的煤粉进行二次利用。
本实用新型的技术方案。煤粉污水过滤回收系统，包括污水沉淀池和粉 尘回收装置，粉尘回收装置通过管道连接废水沉淀池，废水沉淀池通过管道 连接污水过滤回收罐，污水过滤回收罐的罐体底部设有进水口，罐体内设有 滤芯，在罐体内上设有出水口，在罐体顶部设有电机，电机通过转轴连接罐 体底部的旋转管，旋转管连接回收管和回收阀。
上述的煤粉污水过滤回收系统，所述粉尘回收装置包括风罩，风罩连接 风管和风机，风机的出口连接1个以上的开孔管道，开孔管道插入回收水池 中，回收水池连接废水沉淀池。
本实用新型的污水沉淀池将煤矿井、洗煤厂等地方的废水收集，生产时 扬起的粉尘通过粉尘回收装置也收集进入污水沉淀池中，将较大的固体颗粒 沉淀，然后通过污水过滤回收罐进行过滤，过滤后的水可以重复使用，而过 滤得到的废渣含有大量的煤炭粉，可以回收后制作粉煤灰等产品，不仅治理 了污染，循环利用有限的资源，还能够变废为宝，产生新的价值。本实用新 型的结构简单，占地面积小，能够适应山区使用。
