申请日2014.03.12
公开(公告)日2014.07.16
IPC分类号C02F9/02
摘要
本实用新型提供了一种水净化自动处理装置，包括一污水池、一去污池、一净化池、一水管、一导水管以及一支撑架;支撑架靠近所述净化池，去污池设置于所述支撑架上，水管的一端伸入所述污水池，水管的另一端伸入所述去污池，水管上设置有一抽水泵;去污池内从上至下依次设置有过滤粗砂层、过滤细砂层以及木炭吸附层;去污池的池口边缘设置有一水位检测传感器，去污池的底部侧壁开设有一出水孔，净化池由沉淀槽和净化槽构成，所述导水管的一端连接所述出水孔，另一端伸入沉淀槽内;沉淀槽内侧壁设置有一浊度检测传感器。本实用新型能有效对污水进行净化，而且装置结构简单，制造成本低，在污水净化不成功时，自动关闭，实现了污水自动化的处理。
权利要求书

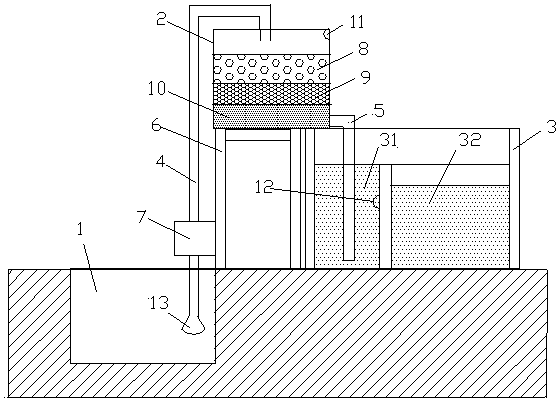

1.一种水净化自动处理装置，其特征在于：包括一污水池、一去污池、一净化池、一水管、一导水管以及一支撑架;所述支撑架靠近所述净化池，所述去污池位于所述净化池的上方，且设置于所述支撑架上，所述水管的一端伸入所述污水池，水管的另一端伸入所述去污池，所述水管上设置有一抽水泵;所述去污池内从上至下依次设置有过滤粗砂层、过滤细砂层以及木炭吸附层;所述去污池的池口边缘设置有一水位检测传感器，所述去污池的底部侧壁开设有一出水孔，所述净化池由沉淀槽和净化槽构成，所述导水管的一端连接所述出水孔，另一端伸入沉淀槽内;所述沉淀槽内侧壁设置有一浊度检测传感器。
2.根据权利要求1所述的水净化自动处理装置，其特征在于：水管的进水端设置有一过滤网。
说明书
水净化自动处理装置
技术领域
本实用新型涉及一种水净化自动处理装置。
背景技术
现有的工厂排出出来的污水，或者河流中的污水要进行净化处理时，都是通过水净化设备进行处理的，该水净化设备不仅比较昂贵，而且在水净化不成功时，不能自动进行关闭设备，因此污水的处理成为了亟待解决的问题。
发明内容
本实用新型要解决的技术问题，在于提供一种水净化自动处理装置，能有效对污水进行净化，而且装置结构简单，制造成本低，在污水净化不成功时，自动关闭，实现了污水自动化的处理。
本实用新型是这样实现的：一种水净化自动处理装置，包括一污水池、一去污池、一净化池、一水管、一导水管以及一支撑架;所述支撑架靠近所述净化池，所述去污池位于所述净化池的上方，且设置于所述支撑架上，所述水管的一端伸入所述污水池，水管的另一端伸入所述去污池，所述水管上设置有一抽水泵;所述去污池内从上至下依次设置有过滤粗砂层、过滤细砂层以及木炭吸附层;所述去污池的池口边缘设置有一水位检测传感器，所述去污池的底部侧壁开设有一出水孔，所述净化池由沉淀槽和净化槽构成，所述导水管的一端连接所述出水孔，另一端伸入沉淀槽内;所述沉淀槽内侧壁设置有一浊度检测传感器。
进一步地，水管的进水端设置有一过滤网。
本实用新型的优点在于：本实用新型包括有污水池、去污池、以及净化池，通过水泵将污水池中的污水抽到去污池中，去污池通过过滤粗砂层、过滤细砂层以及木炭吸附层进行过滤，将过滤的水，导入沉淀槽中进行沉淀，沉淀槽中溢出的水，流入净化槽中，最终形成净化水;其中，水位检测传感器检测到去污池中抽到的水的水位到达一预定位置时，关闭水泵，避免水溢出去污池，在没达到预定水位时，水泵继续工作;在浊度传感器检测到沉淀槽内的水变污浊，则停止水泵工作;即水未达到净化程度，自动关闭设备;进行检测后再进行净化工作，其实现了污水自动化的处理;本实用新型能有效对污水进行净化，而且装置结构简单，制造成本低。
