申请日2014.09.04
公开(公告)日2014.12.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种酸碱废水除油及处理回用装置，包括依次通过管道酸碱废水预处理系统、除油系统、反渗透处理系统和输送系统，所述酸碱废水预处理系统包括通过管道依次连通的酸碱废水收集池、原水泵和过滤器，所述除油系统包括通过管道依次连通的石英砂处理器、除油器、碳滤器、精滤装置、超滤系统和中间水箱，所述反渗透处理系统包括通过管道依次连通的增加泵、高压泵和反渗透膜装置，所述输送系统包括通过管道依次连通的回用水箱和输送泵;所述原水泵和过滤器连通的管道上连通有酸碱调节装置，所述酸碱调节装置包括酸池、碱池和pH检测装置。本实用新型具有结构简单、能处理包含酸、碱及有机溶剂的优点。
权利要求书

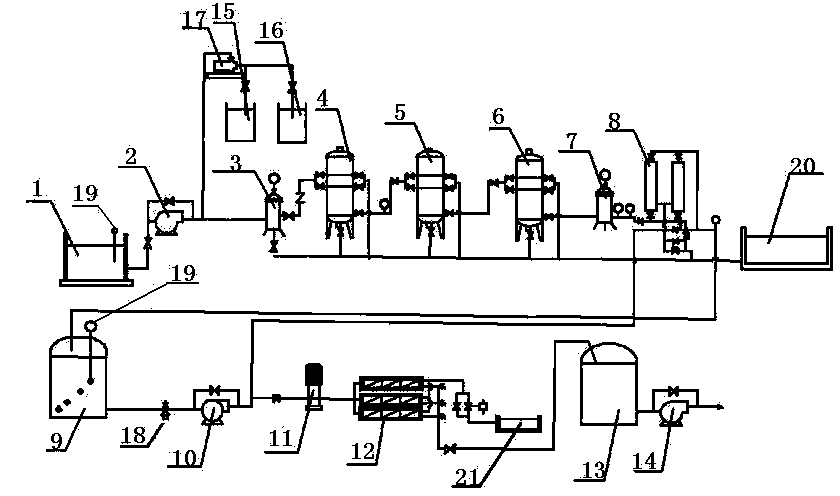

1.一种酸碱废水除油及处理回用装置，其特征在于：包括依次通过管道酸碱废水预处理系统、除油系统、反渗透处理系统和输送系统，所述酸碱废水预处理系统包括通过管道依次连通的酸碱废水收集池(1)、原水泵(2)和过滤器(3)，所述除油系统包括通过管道依次连通的石英砂处理器(4)、除油器(5)、碳滤器(6)、精滤装置(7)、超滤系统(8)和中间水箱(9)，所述反渗透处理系统包括通过管道依次连通的增加泵(10)、高压泵(11)和反渗透膜装置(12)，所述输送系统包括通过管道依次连通的回用水箱(13)和输送泵(14);所述原水泵(2)和过滤器(3)连通的管道上连通有酸碱调节装置，所述酸碱调节装置包括酸池(15)、碱池(16)和pH检测装置(17)。
2.根据权利要求1所述的酸碱废水除油及处理回用装置，其特征在于：所述除油系统和反渗透系统连通的管道上设有取样检测口(18)。
3.根据权利要求1所述的酸碱废水除油及处理回用装置，其特征在于：所述过滤器(3)为袋式过滤器。
4.根据权利要求1所述的酸碱废水除油及处理回用装置，其特征在于：酸碱废水收集池、中间水箱或回用水箱内设有液位仪(19)。
5.根据权利要求1所述的酸碱废水除油及处理回用装置，其特征在于：所述过滤器(3)、石英砂处理器(4)、除油器(5)、碳滤器(6)或超滤系统(8)通过管道连接综合废水处理池(20)。
6.根据权利要求1所述的酸碱废水除油及处理回用装置，其特征在于：所述反渗透膜装置(12)通过管道连接有化学处理综合池(21)。
说明书
一种酸碱废水除油及处理回用装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种酸碱废水除油及处理回用装置。
背景技术
由于电镀的处理工艺及使用的各种药剂种类繁多，造成电镀废水中除了酸碱外还包含多种有机药剂，其中的有机药剂包括亲油、亲脂，其溶解状况不同，造成电镀废液处理的难度高。现有的处理系统包含酸或者碱的处理系统大多无法将废水中的其他有机溶剂去除，无法达到处理回用或者排放标准;或者结构复杂，不适宜工业化处理。
实用新型内容
本实用新型的目的是提供一种结构简单、能处理包含酸、碱及有机溶剂的酸碱废水除油及处理回用装置。
为解决上述问题，本实用新型提供了一种酸碱废水除油及处理回用装置，包括依次通过管道酸碱废水预处理系统、除油系统、反渗透处理系统和输送系统，所述酸碱废水预处理系统包括通过管道依次连通的酸碱废水收集池、原水泵和过滤器，所述除油系统包括通过管道依次连通的石英砂处理器、除油器、碳滤器、精滤装置、超滤系统和中间水箱，所述反渗透处理系统包括通过管道依次连通的增加泵、高压泵和反渗透膜装置，所述输送系统包括通过管道依次连通的回用水箱和输送泵。所述原水泵和过滤器连通的管道上连通有酸碱调节装置，所述酸碱调节装置包括酸池、碱池和pH检测装置。
作为本实用新型的进一步改进，所述除油系统和反渗透系统连通的管道上设有取样检测口。
作为本实用新型的进一步改进，所述过滤器为袋式过滤器。酸碱废水收集池、中间水箱或回用水箱内设有液位仪。所述过滤器、石英砂处理器、除油器、碳滤器或超滤系统通过管道连接综合废水处理池。所述反渗透膜装置通过管道连接有化学处理综合池，将浓缩的废水通过管道进入化学处理综合池，做后续处理。
本实用新型与现有技术相比具有以下优点。
本实用新型的系统结构简单，处理废液后能够达到循环使用的标准，节省了开支，适宜工业化大生产。本实用新型的酸碱废水除油及处理回用装置，包括依次通过管道酸碱废水预处理系统、除油系统、反渗透处理系统和输送系统，在原水泵和过滤器连通的管道上连通有酸碱调节装置，所述酸碱调节装置包括酸池、碱池和pH检测装置，首先将废液调节为中性状态，避免酸或者减对后续处理装置造成损伤，且过滤掉较大的颗粒杂质完成废水处理的第一步。经第一步中和处理的废水进入除油系统后，将废水中的有机溶剂去除，经碳滤器、精滤装置、超滤系统的三级过滤装置的处理，将废液中的可溶性杂质进行初步去除;再进入反渗透处理系统后对废液进行进一步的杂质清除处理，得到达标的处理水，可进行循环使用;最后经过输送系统的输送，回到生产车间回用。
