申请日2014.03.12
公开(公告)日2014.08.06
IPC分类号H04N5/225; H05K7/20
摘要
本实用新型提供一种监控相机的散热结构，包括导热板，所述导热板包括一本体，在本体四边均设有弯折部，将导热板贴在芯片上，将四个弯折部贴在盒体四个面上，当相机工作时,芯片所发出的热量被传导至导热板上，再由导热板的四个弯折部传导至监控相机盒体上，形成整体的散热。如此以来，发热源的热量将会由导热板源源不断的带离发热源，不会存在热堆积现象。而且不用在机壳上开对流孔，可有效避免污水、灰尘进入盒体内。该散热结构体积较小，导热速度快，可有效的减少占用空间，不会因相机功率的增大而增加散热机构的体积，具有体积小，稳定性好的优点。
权利要求书
1.一种监控相机的散热结构，包括相机盒体、导热板、芯片，所述导热板和芯片位于相机盒体内，其特征在于：所述导热板包括一本体，在本体四边均设有弯折部，所述本体贴合在芯片上，所述弯折部分别贴合于相机盒体四个面的内表面。
2.根据权利要求1所述的一种监控相机的散热结构，其特征在于：所述导热板为铜板或铝板。
3.根据权利要求1所述的一种监控相机的散热结构，其特征在于：所述本体与芯片之间设有导热硅脂。
说明书
一种监控相机的散热结构
技术领域
本实用新型涉及监控相机制造领域，特别涉及监控相机的散热结构。
背景技术
传统形式的监控相机由于体积较大，相机内的芯片功率较低，因此对散热功能的要求不高。但随着消费者对监控相机的要求，现在的监控相机日益向着重量轻、体积小、清晰度高、性能更好的方向发展。由于现在监控相机的体积变小，随之散热空间也减少，温度对其的影响也较大。所以传统的散热方法无法达到如今体积小的监控相机的性能要求。所以，保持相机温度低的要求也越来越高，因此，人们对高功率监控相机的散热方式及装置也越来越关注。
监控相机的盒体内设有主板，主板上设有芯片。现有针对监控相机的散热方式是通过在监控相机内安装散热器和风扇，但这样设计存在以下缺点：一是由于相机内设有风扇，为了保持空气的对流，需在外壳开孔，在外壳开孔后，沙尘、雨水容易从孔进入相机内，不利于防尘防水;二是由于风扇具有不稳定性，如果风扇一旦损坏，整个散热结构的功能就会瘫痪，从而导致相机损坏。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型目的在于提供一种监控相机的散热结构，能够实现占用空间小，性能恒定，一体散热且成本低廉的目的。

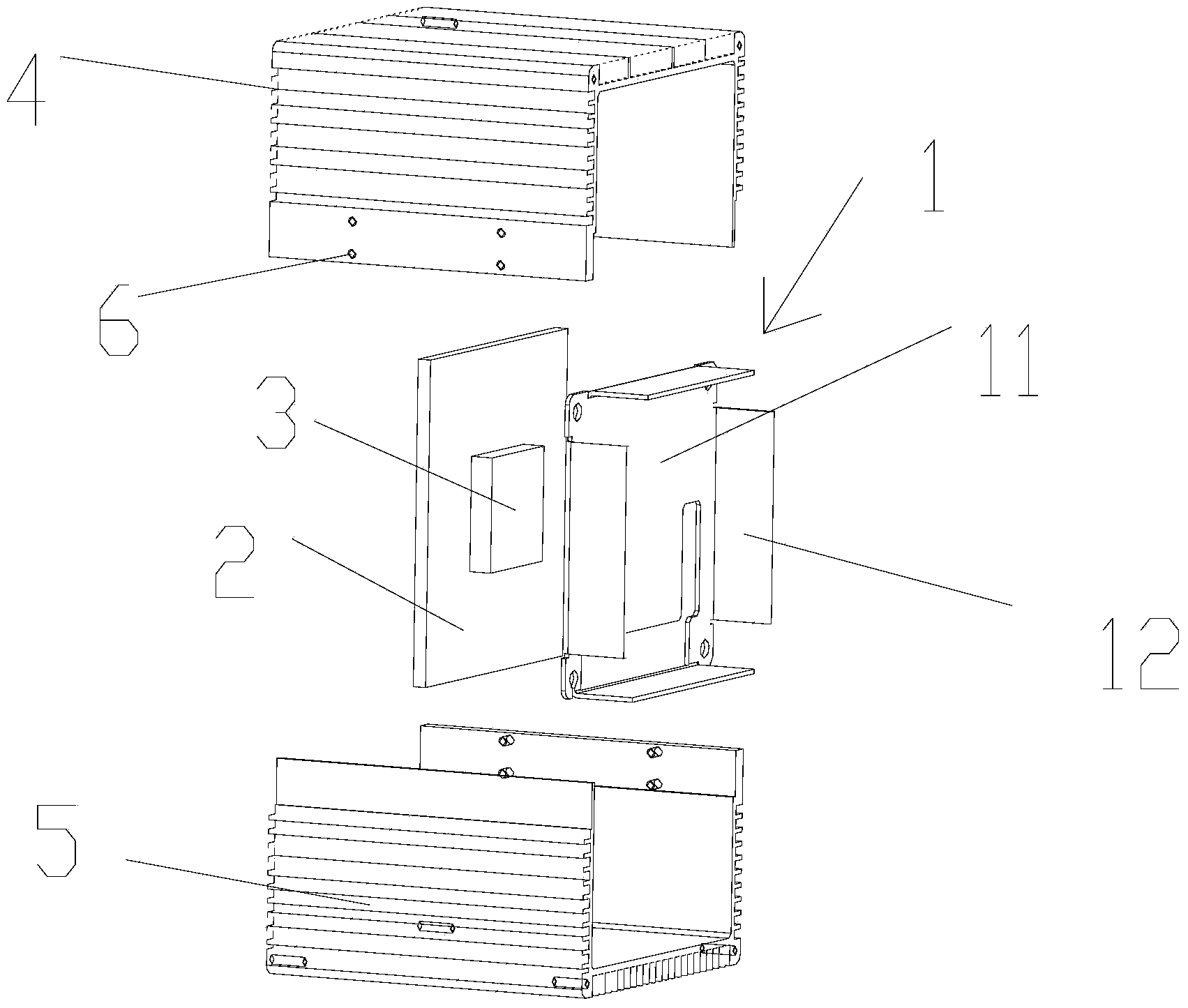

为实现上述目的及其他相关目的，本实用新型提供一种监控相机的散热结构，包括相机盒体、导热板、芯片，所述导热板和芯片位于相机盒体内，所述导热板包括一本体，在本体四边均设有弯折部，所述本体贴合在芯片上，所述弯折部分别贴合于相机盒体四个面的内表面。
优选地，所述导热板为铜板或铝板，导热快。
优选地，所述本体与芯片之间设有导热硅脂，更有利于导热。
如上所述，本实用新型提供的一种监控相机的散热结构，具有以下有益效果：将导热板贴在芯片上，将四个弯折部贴在盒体四个面上，当相机工作时,芯片所发出的热量被传导至导热板上，再由导热板的四个弯折部传导至监控相机盒体上，形成整体的散热。如此以来，发热源的热量将会由导热板源源不断的带离发热源，不会存在热堆积现象。而且不用在机壳上开对流孔，可有效避免污水、灰尘进入盒体内。该散热结构体积较小，导热速度快，可有效的减少占用空间，不会因相机功率的增大而增加散热机构的体积，具有体积小，稳定性好的优点。
