申请日2014.03.12
公开(公告)日2014.07.30
IPC分类号B08B3/02
摘要
本实用新型涉及清洗装置，具体是一种捣固装置自动清洗装置。包括清洗室、移动小车、清洗液回收过滤系统，所述清洗室内部设置有清洗喷头，清洗室底部设置有所述移动小车进出清洗室的行走轨道，所述移动小车的车体上装有承载捣固装置的旋转台面;所述清洗液回收过滤系统包括回收槽、沉淀净化池、过滤器，所述回收槽设置在清洗室下部对应清洗室底部的污水排放口，所述沉淀净化池设置在回收槽下方对应回收槽底部的排液口，沉淀净化池的出液口通过管道与所述过滤器进液口连接，所述过滤器的出液口通过管道及输液泵与清洗喷头的进液口连接。本实用新型实现了捣固装置的全方位自动冲洗，省工、省力、效率高;实现了水的循环利用，节水效果突出。
权利要求书
1.一种捣固装置自动清洗装置，包括清洗室、移动小车、清洗液回收过滤系统，其特征在于，所述清洗室内部设置有清洗喷头，清洗室底部设置有所述移动小车进出清洗室的行走轨道，所述移动小车的车体上装有承载捣固装置的旋转台面;所述清洗液回收过滤系统包括回收槽、沉淀净化池、过滤器，所述回收槽设置在清洗室下部对应清洗室底部的污水排放口，所述沉淀净化池设置在回收槽下方对应回收槽底部的排液口，沉淀净化池的出液口通过管道与所述过滤器进液口连接，所述过滤器的出液口通过管道及输液泵与清洗喷头的进液口连接。
2.如权利要求1所述的捣固装置自动清洗装置，其特征在于，所述清洗室为墙板构成的方形屋，一侧墙板设置有所述移动小车进出的门，另一侧墙板设置有观察窗，清洗室顶部设置有通风孔。
3.如权利要求2所述的捣固装置自动清洗装置，其特征在于，所述清洗室顶部及侧面墙板上分别设置有清洗喷头，侧面墙板上的清洗喷头呈环形排列布置。
4.如权利要求1所述的捣固装置自动清洗装置，其特征在于，所述清洗室顶部设置有采用光电报警、二氧化碳灭火的消防喷头。
5.如权利要求1所述的捣固装置自动清洗装置，其特征在于，所述移动小车的车体上装有旋转马达，所述旋转马达为液压马达，其输出轴上装有传动齿轮，所述传动齿轮与安装在所述旋转台面外缘上的传动齿圈啮合传动。
6.如权利要求1所述的捣固装置自动清洗装置，其特征在于，所沉淀净化池内设有隔离板。
说明书
捣固装置自动清洗装置
技术领域
本实用新型涉及清洗装置，具体是一种捣固装置自动清洗装置。
背景技术
捣固装置是铁路养护机械的重要工作部件，因为工作环境的原因，表面很容易粘黏油垢，不但影响捣固装置的正常工作，也给捣固装置的维修带来不便，因此需用经常对捣固装置进行清洗。目前尚无专用捣固装置的清洗设备，多采用人工清洗方式，由于捣固装置结构紧凑、复杂、体重，人工清洗很不方便，效率低，且浪费大量的水。
实用新型内容
本实用新型旨在解决背景技术所述问题，而提供一种能够节约用水、全方位自动清洗、清洗效率高的捣固装置自动清洗装置。
本实用新型解决所述问题采用的技术方案是：

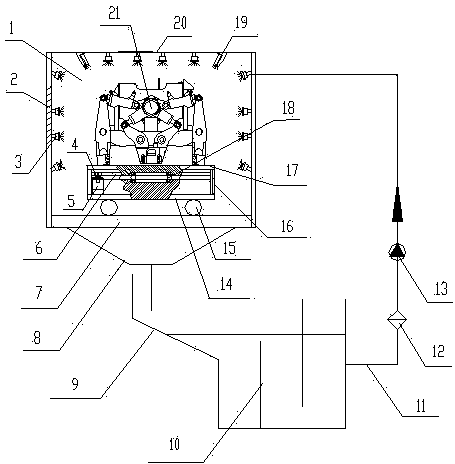

一种捣固装置自动清洗装置，包括清洗室、移动小车、清洗液回收过滤系统，所述清洗室内部设置有清洗喷头，清洗室底部设置有所述移动小车进出清洗室的行走轨道，所述移动小车的车体上装有承载捣固装置的旋转台面;所述清洗液回收过滤系统包括回收槽、沉淀净化池、过滤器，所述回收槽设置在清洗室下部对应清洗室底部的污水排放口，所述沉淀净化池设置在回收槽下方对应回收槽底部的排液口，沉淀净化池的出液口通过管道与所述过滤器进液口连接，所述过滤器的出液口通过管道及输液泵与清洗喷头的进液口连接。
采用上述技术方案的本实用新型，与现有技术相比，其有益效果是：
捣固装置通过移动小车进出清洗室，省工、省力;捣固装置随旋转台面的旋转被清洗，能够实现全方位自动冲洗，清洗效率高;清洗液回收过滤系统实现了水的循环利用，节水效果突出。
作为优选，本实用新型进一步的技术方案是：
所述清洗室为墙板构成的方形屋，一侧墙板设置有所述移动小车进出的门，另一侧墙板设置有观察窗，清洗室顶部设置有通风孔。这样的清洗室结构简单、易于制作。
所述清洗室顶部及侧面墙板上分别设置有清洗喷头，侧面墙板上的清洗喷头呈环形排列布置。清洗喷头的布置方式，便于冲洗死角、全方位对捣固装置进行清洗。
所述清洗室顶部设置有采用光电报警、二氧化碳灭火的消防喷头，提高了本装置使用的安全性能。
所述移动小车的车体上装有旋转马达，所述旋转马达为液压马达，其输出轴上装有传动齿轮，所述传动齿轮与安装在所述旋转台面外缘上的传动齿圈啮合传动。采用这样的传动机构，易于使传动机构整体置于旋转台面下部，通过安装防水罩来保护传动机构。
