阿科蔓生态沟渠污水处理技术

发布时间:2018-5-21 20:05:52  中国污水处理工程网

  申请日2014.03.11

  公开(公告)日2014.06.04

  IPC分类号C02F3/30; C02F3/32

  摘要

  本发明提供了一种阿科蔓生态沟渠污水处理装置,通过分区进水式D-A2O污水处理装置处理生活污水,经过处理后的出水水质可达城镇污水排放标准一级A标至地表水水质Ⅴ类之间,在此基础上,再将出水通过阿科蔓生态渠反应器进行进一步的处理,经过处理后的出水水质可以稳定在地表水体水质IV类水质标准。本发明提供的装置在不增加占地面积、小幅增加基建投资的条件下具有较高的污水处理效果,达到直接排放或回用之目的,具有广阔的市场推广应用前景。

  权利要求书

  1.一种阿科蔓生态沟渠污水处理装置,其特征在于,包括申请 号为201310596159.X公开的一种分区进水式D-A2O污水处理装置, 以及阿科蔓生态渠反应器;其中,所述二次沉淀池出水端与阿科蔓生 态渠反应器的进水端连接。

  2.如权利要求1所述的阿科蔓生态沟渠污水处理装置,其特征 在于,所述阿科蔓生态渠反应器包括过渡槽,三段沟渠并排设置而成 的回环流式沟渠,以及设于每段沟渠内的水流推进器;其中,所述二 次沉淀池、过渡槽以及回环流式沟渠按进水至出水方向依次连接;所 述过渡槽中设有大漂以及黑藻,所述回环流式沟渠内设有阿科蔓生态 基、植物群落、动物群落。

  3.如权利要求2所述的阿科蔓生态沟渠污水处理装置,其特征 在于,所述阿科蔓生态渠反应器包括第一阿科蔓生态渠反应器和第二 阿科蔓生态渠反应器,其中,所述二次沉淀池出水端与第一阿科蔓生 态渠反应器,所述第一阿科蔓生态渠反应器的出水端通过过水槽与第 二阿科蔓生态渠反应器的进水端连接。

  4.如权利要求3所述的阿科蔓生态沟渠污水处理装置,其特征 在于,所述植物群落为挺水植物和浮游植物,所述挺水植物和浮游植 物包括水白菜、黑藻、伞竹、长叶九冠水草、天蓝星科以及粉绿狐尾 藻;所述动物群落包括包括观赏金鱼、小白鱼、野生小斑鱼、清道夫、 田螺。

  5.如权利要求4所述的阿科蔓生态沟渠污水处理装置,其特征 在于,所述阿科蔓生态渠反应器的长、宽、高以及沟渠总长之比为1.0: 0.25、0.3:3.0;所述阿科蔓生态渠反应器的体积与阿科蔓生态基布 置面积比为0.075m3:2.0m2。

  说明书

  一种阿科蔓生态沟渠污水处理装置

  技术领域

  本发明属于污水处理装置领域,尤其涉及一种阿科蔓生态沟渠污水处理装 置。

  背景技术

  阿科蔓生态基作为一种人工水草,因其处理效果较好、运行维护费用低而 被广泛应用于Ⅴ类或劣Ⅴ类水质的河道、水库治理、湖泊生态修复等,但将阿 科蔓生态基直接应用于二级污水处理厂出水净化却存在不足,其主要原因在于 阿科蔓生态基难以在短时间内实现对传统二级污水处理厂出水水质较为显著的 净化。

  发明内容

  本发明的目的在于提供一种阿科蔓生态沟渠污水处理装置,旨在解决阿科 蔓生态基直接应用于二级污水处理厂出水净化却存在难以短时间明显改善水质 的问题。

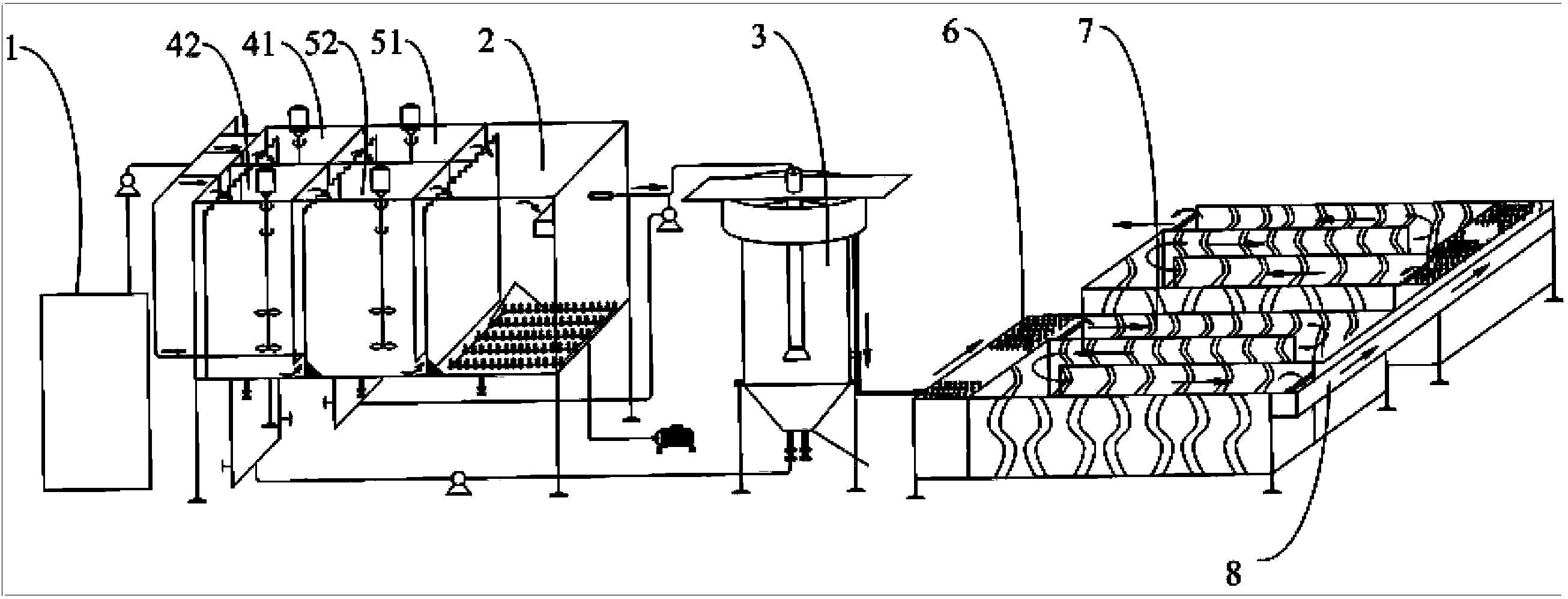

  本发明是这样实现的,一种阿科蔓生态沟渠污水处理装置,包括申请号为 201310596159.X公开的一种分区进水式D-A2O污水处理装置,以及阿科蔓生态 渠反应器;其中,所述二次沉淀池出水端与阿科蔓生态渠反应器的进水端连接。

  优选地,所述阿科蔓生态渠反应器包括过渡槽,三段沟渠并排设置而成的 回环流式沟渠,以及设于每段沟渠内的水流推进器;其中,所述二次沉淀池、 过渡槽以及回环流式沟渠按进水至出水方向依次连接;所述过渡槽中设有大漂 以及黑藻,所述回环流式沟渠内设有阿科蔓生态基、植物群落、动物群落。

  优选地,所述阿科蔓生态渠反应器包括第一阿科蔓生态渠反应器和第二阿 科蔓生态渠反应器,其中,所述二次沉淀池出水端与第一阿科蔓生态渠反应器, 所述第一阿科蔓生态渠反应器的出水端通过过水槽与第二阿科蔓生态渠反应器 的进水端连接。

  优选地,所述植物群落为挺水植物和浮游植物,所述挺水植物和浮游植物 包括水白菜、黑藻、伞竹、长叶九冠水草、天蓝星科以及粉绿狐尾藻;所述动 物群落包括包括观赏金鱼、小白鱼、野生小斑鱼、清道夫、田螺。

  优选地,所述阿科蔓生态渠反应器的长、宽、高以及沟渠总长之比为1.0: 0.25、0.3:3.0;所述阿科蔓生态渠反应器的体积与阿科蔓生态基布置面积比为 0.075m3:2.0m2。

  本发明克服现有技术的不足,提供一种阿科蔓生态沟渠污水处理装置,通 过分区进水式D-A2O污水处理装置处理生活污水,经过处理后的出水水质可达 城镇污水排放标准一级A标至地表水水质Ⅴ类之间,在此基础上,再将出水通 过阿科蔓生态渠反应器进行进一步的处理,经过处理后的出水水质可以稳定在 地表水体水质IV类水质标准。本发明提供的装置在不增加占地面积、小幅增加 基建投资的条件下具有较高的污水处理效果,达到直接排放或回用之目的,具 有广阔的市场推广应用前景。
