申请日2014.03.11
公开(公告)日2014.06.18
IPC分类号B01D36/04
摘要
一种带自我清洁功能的毛发污水处理罐,反冲进水口、活性碳过滤层、细过滤网、清洁架、罐体、进水口、密封盖、电机、排气口、轴、毛发收集笼、毛发出水口、过滤板、凹槽、加强筋、出水口、清渣口、海绵、无纺布，所述罐体从上到下分为毛发收集区、污水过滤区和沉淀区。本发明结构简单，防止毛发缠绕堵塞，安装和维修清理都十分便利，即使出现故障需要更换时，也只需要更换过滤装置或者将过滤装置取出后更换个别部件，极大的节约了成本和劳动力。
权利要求书
1.一种带自我清洁功能的毛发污水处理罐,反冲进水口、活性碳过滤层、细过滤网、清洁架、罐体、进水口、密封盖、电机、排气口、轴、毛发收集笼、毛发出水口、过滤板、凹槽、加强筋、出水口、清渣口、海绵、无纺布，其特征在于，所述罐体从上到下分为毛发收集区、污水过滤区和沉淀区，所述毛发收集区上端设有密封盖，密封盖上固设有电机，电机通过联轴器连接轴，所述轴中部固连毛发收集笼，毛发收集笼外围设有连接在轴上的清洁架，所述清洁架上固定有与罐体内壁接触的海绵，所述毛发收集区的罐体的外壁上设有进水口、排气口和毛发出水口，所述毛发收集区下端连接污水过滤区，所述污水过滤区包括主体活性碳过滤层，活性碳过滤层的上下端设有过滤板，过滤板上下分别铺设有无纺布和细过滤网，所述污水过滤区另一端连接沉淀区，所述沉淀区的外壁和底部上分别设有反冲进水口、出水口和清渣口。
2.根据权利要求1所述的一种带自我清洁功能的毛发污水处理罐，其特征在于，所述毛发收集区和污水过滤区、污水过滤区和沉淀区之间的罐体上设有凹槽。
3.根据权利要求2所述的一种带自我清洁功能的毛发污水处理罐，其特征在于，所述凹槽内设有加强筋。
说明书
一种带自我清洁功能的毛发污水处理罐
技术领域
本发明涉及污水处理领域，具体涉及为一种带自我清洁功能的毛发污水处理罐。
背景技术
随着人们生活水平的不断提高，环境保护意识也逐步增强，在生活污水处理工艺过程中，对生活污水中可能含有的毛发应预先去除，毛发虽然属于有机物，但极难被分解和变质，而浴室、酒店、休闲场所等生活废水中需处理的毛发逐年增加，在现有的毛发污水处理技术中，包括由中华人民共和国建设部2004年2月12日批准《04s519》标准图集中公开了一种钢筋混凝土室外(室内)毛发集污井和砖砌室内(室外)毛发集污井，该集污井构建繁琐，长期使用后不易清理，截留的毛发等污染物不能自动去除，必须频繁地卸开封闭的井盖，从里面取出滤筒进行人工清洗，劳动强度大，同时操作维护很不方便。而现有技术中的一般过滤装置过滤毛发的效果差，毛发过滤不完全，需要经常清理，而且长时间使用后毛发容易与过滤装置缠绕打结，不但不易清理，甚至会造成严重堵塞。
发明内容
本发明所解决的技术问题在于提供一种带自我清洁功能的毛发污水处理罐，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

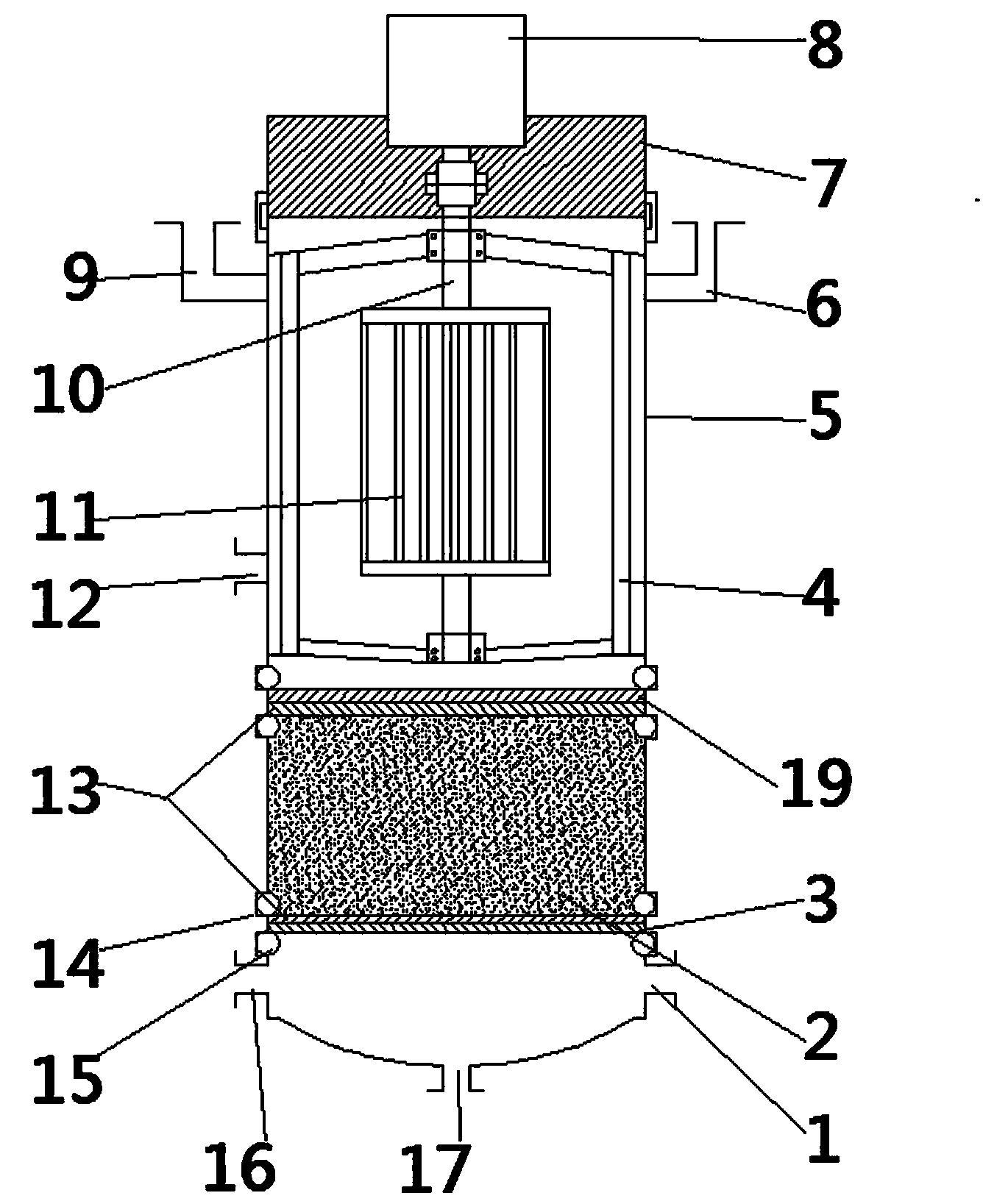

一种带自我清洁功能的毛发污水处理罐,反冲进水口、活性碳过滤层、细过滤网、清洁架、罐体、进水口、密封盖、电机、排气口、轴、毛发收集笼、毛发出水口、过滤板、凹槽、加强筋、出水口、清渣口、海绵、无纺布，所述罐体从上到下分为毛发收集区、污水过滤区和沉淀区，所述毛发收集区上端设有密封盖，密封盖上固设有电机，电机通过联轴器连接轴，所述轴中部固连毛发收集笼，毛发收集笼外围设有连接在轴上的清洁架，所述清洁架上固定有与罐体内壁接触的海绵，所述毛发收集区的罐体的外壁上设有进水口、排气口和毛发出水口，所述毛发收集区下端连接污水过滤区。
近一步，所述污水过滤区包括主体活性碳过滤层，活性碳过滤层的上下端设有过滤板，过滤板上下分别铺设有无纺布和细过滤网，所述污水过滤区另一端连接沉淀区。
近一步，所述沉淀区的外壁和底部上分别设有反冲进水口、出水口和清渣口。
作为优选，所述毛发收集区和污水过滤区、污水过滤区和沉淀区之间的罐体上设有凹槽。
作为优选，所述凹槽内设有加强筋。
该装置将带有毛发的污水送入罐体的毛发收集区，经电机带动毛发收集笼和清洁架转动，在离心力的作用下，长的毛发会缠在毛发收集笼，通过打开密封盖取出毛发收集笼进行清理，短的毛发从毛发出水口排出，所述清洁架上设有的海绵在工作中擦洗罐体，防止罐体内壁附着微生物造成罐体腐蚀，所述过滤区将污水进行过滤送至沉淀区进行排除，沉淀区设有清渣口可清理内部沉淀的渣滓。
有益效果：本发明结构简单，防止毛发缠绕堵塞，安装和维修清理都十分便利，即使出现故障需要更换时，也只需要更换过滤装置或者将过滤装置取出后更换个别部件，极大的节约了成本和劳动力。
