申请日2013.04.08
公开(公告)日2013.07.17
IPC分类号B01D21/02
摘要
本发明属于水处理技术领域。为克服目前使用的水处理斜板易损坏的技术问题，该改进的水处理斜板，包括多块斜板片和多跟肋条，所述的肋条支撑在上下层相邻斜板片之间形成过水通道，所述的斜板片上设有穿孔，肋条的上表面设有插接卡头，肋条的下表面设有插接卡槽口，下层肋条的插接卡头穿过斜板片上的穿孔卡嵌在上层肋条的插接卡槽口中，其特征在于：所述肋条上表面插接卡头的底部设有卡台，卡台的面积与斜板片上单个穿孔面积一致，卡台面积大于卡接头俯视投影面积;所述肋条下表面插接卡槽口的底部设有与卡台配合的卡台镶嵌口，卡台镶嵌口的面积略大于卡台面积，卡台镶嵌口的深度略小于卡台高度。该水处理斜板能够有效延长了水处理斜板的寿命。
权利要求书
1.一种改进的水处理斜板，包括多块斜板片和多跟肋条，所述的肋条支撑在上下层相邻斜板片之间形成过水通道，所述的斜板片上设有穿孔，肋条的上表面设有插接卡头，肋条的下表面设有插接卡槽口，下层肋条的插接卡头穿过斜板片上的穿孔卡嵌在上层肋条的插接卡槽口中，其特征在于：所述肋条上表面插接卡头的底部设有卡台，卡台的面积与斜板片上单个穿孔面积一致，卡台面积大于卡接头俯视投影面积;所述肋条下表面插接卡槽口的底部设有与卡台配合的卡台镶嵌口，卡台镶嵌口的面积略大于卡台面积，卡台镶嵌口的深度略小于卡台高度。
2.根据权利要求1所述的一种改进的水处理斜板，其特征在于：所述的插接卡头的周面具有倒锥齿牙，插接卡头的中间设有膨胀切口;所述的插接卡槽口的内表面设有与插接卡头的倒锥齿牙配合的倒垂齿槽。
3.根据权利要求1所述的一种改进的水处理斜板，其特征在于：所述的插接卡头的顶部设有向两侧张开的侧翼;所述的插接卡槽口的内部设有与侧翼配合的卡嵌台。
说明书
一种改进的水处理斜板
技术领域
本发明属于水处理技术领域，具体涉及一种改进的水处理斜板。
背景技术
中国专利CN201272707公开了一种多功能高效组合斜板，包括斜板片，连接每块斜板片的斜板支撑杆的一端是连接头，另一端是连接楔尾，中间是支撑杆，在支撑杆前端有支撑顶托，后端由支撑底托。
中国专利CN202315442U公开了一种水处理斜板，该水处理斜板通过在肋条上表面设置咬合齿，在肋条下表面设置卡槽，下层肋条上的咬合齿穿过板片上的穿孔后与上层肋条下表面的卡槽进行卡嵌结合。
中国专利CN201676567U公开了一种快装型塑料斜板组件，包括多个斜板和连接件，连接件的一端设有可变径圆销，另一端设有凹槽，相邻的两个连接件通过可变径圆销和凹槽相互契合插接并将斜板夹在凹槽和可变径圆销中间。
上述专利公开的水处理斜板通过在斜板片上预留穿孔，在连接件的前端及后端分别设置连接头和连接尾口，将连接头穿过斜板片上的预留穿孔与另一连接件的连接尾口插接可将斜板片夹在两连接件之间，通过多层连接件的插接实现了水处理斜板的快速组合安装。
但是在安装过程中发现，专利CN201272707公开的连接件上的连接头是一圆头，圆头直径大于支撑杆的直径，这样斜板片上预留穿孔的直径必须大于支撑杆的直径，这样连接头才能穿过。专利CN202315442U公开的连接头为一中间带有膨胀开口的咬合齿，斜板片上预留穿孔的直径至少要和咬合齿处于膨胀状态的咬合齿直径一致才能将咬合齿穿过，而当咬合齿进入到卡槽后，膨胀口收缩，斜板上预留穿孔的直径也会大于咬合齿的直径。专利CN201676567U公开的连接头与专利CN202315442U公开的连接头相似，也是中间带有膨胀口，这样当连接头穿过斜板片上的预留穿孔后，预留穿孔的直径也会大于连接头的直径。当上述专利公开的连接件上的连接头直径与斜板片上的预留穿孔直径存在数值差值后，安装后的斜板片就会左右移动，目前的水处理斜板多是30-70片斜板片进行组合，当数量巨大的斜板片组装到一起后在水处理的过程中，由于受到水的冲击力的作用，斜板片的会发生左右不停错动，极易造成连接件断裂，从而造成水处理斜板的损坏。
发明内容
为克服目前使用的快速安装型水处理斜板工作时斜板片左右错动造成水处理斜板损坏的技术问题，本发明提供一种经过改进的水处理斜板，以克服上述水处理斜板所存在的技术缺陷。

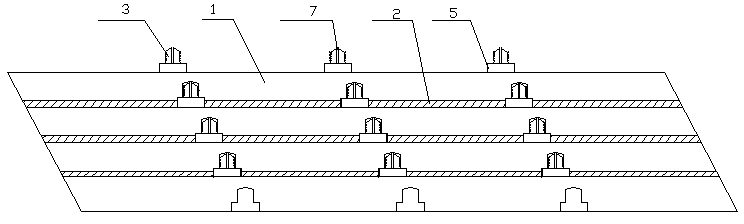

本发明采用的技术方案为：一种改进的水处理斜板，包括多块斜板片和多跟肋条，所述的肋条支撑在上下层相邻斜板片之间形成过水通道，所述的斜板片上设有穿孔，肋条的上表面设有插接卡头，肋条的下表面设有插接卡槽口，下层肋条的插接卡头穿过斜板片上的穿孔卡嵌在上层肋条的插接卡槽口中，其特征在于：所述肋条上表面插接卡头的底部设有卡台，卡台的面积与斜板片上单个穿孔面积一致，卡台面积大于卡接头俯视投影面积;所述肋条下表面插接卡槽口的底部设有与卡台配合的卡台镶嵌口，卡台镶嵌口的面积略大于卡台面积，卡台镶嵌口的深度略小于卡台高度。
所述的插接卡头的周面具有倒锥齿牙，插接卡头的中间设有膨胀切口;所述的插接卡槽口的内表面设有与插接卡头的倒锥齿牙配合的倒垂齿槽。
所述的插接卡头的顶部设有向两侧张开的侧翼;所述的插接卡槽口的内部设有与侧翼配合的卡嵌台。
本发明提供的改进型水处理斜板能够将肋条与斜板片实现牢固结合，防止斜板片的左右错位移动，有效增加了斜板的强度，延长了水处理斜板的寿命。该水处理斜板结构合理、安装简便，可在安装现场实现快速安装。
