申请日2013.04.08
公开(公告)日2013.09.04
IPC分类号C02F9/02
摘要
本实用新型提出了一种污水与污泥处理池，用以解决现有技术中处理池安装成本高、维修不方便的问题。该污水与污泥处理池包括依次排列的污水污泥沉淀池和多个污水沉淀池，所述污水污泥沉淀池上开有用于流入污水的污水进水口，相邻的两个沉淀池之间均设有溢流口;所述污水污泥沉淀池、所述污水沉淀池的池底均为偏锥形池底。沉淀池将正锥池底改为偏锥池底，有利于污水的沉淀和污泥液的收集，有利于处理池内污水处理相关设备的安装与维护;将污水一级沉淀池和污泥储存沉淀池合并为污水污泥沉淀池，降低了处理池的占地面积和工程成本，具有很好的实用性。
权利要求书
1.污水与污泥处理池，其特征在于：包括依次排列的污水污泥沉淀池和多 个污水沉淀池，所述污水污泥沉淀池上开有用于流入污水的污水进水口，相邻 的两个沉淀池之间均设有溢流口;
所述污水污泥沉淀池、所述污水沉淀池的池底均为偏锥形池底。
2.如权利要求1所述的污水与污泥处理池，其特征在于：所述偏锥形池底 包括一个锥底水平面和四个侧面，其中一个侧面为与所述锥底水平面相垂直的 处理池垂直侧面，另外三个侧面为与所述锥底水平面呈钝角的偏锥斜面。
3.如权利要求1或2所述的污水与污泥处理池，其特征在于：所述污水污 泥沉淀池内、所述污水沉淀池内均设有污泥泵。
4.如权利要求1所述的污水与污泥处理池，其特征在于：所述污水沉淀池 的个数为两个。
说明书
污水与污泥处理池
技术领域
本实用新型涉及水处理设备技术领域，尤其涉及一种新型的污水与污泥处 理池
背景技术
目前，在中小型污水处理和污泥处理系统中，处理池的设计主要有两种：
一种是平底处理池，施工方便，工程造价较低，对于污水三级沉淀处理的 系统，一般设计4个处理池，分别为污水一级沉淀池、污水二级沉淀池、污水 三级沉淀池、污泥储存沉淀池;污水处理流程一般为：污水首先进入一级沉淀 池，溢出后依次进入污水二级沉淀池、污水三级沉淀池，污水处理装置从三级 沉淀池抽取污水，综合处理后形成中水并进入中水储存箱，污水处理过程中产 生的污泥液进入污泥储存沉淀池;污泥处理的流程是：在污泥储存沉淀池上方 中心安装一个大型的搅拌装置对污泥液进行搅拌，污泥处理装置从污泥储存沉 淀池中抽取污泥液，经过污泥处理装置处理后分离出的污水返回污水一级沉淀 池，分离出的污泥作为固体废弃物进行统一处理。
以上所述平底处理池在使用过程中主要存在以下问题：一、污泥池的搅拌 装置功率大，安装成本高，维修不方便;二、由于池底污泥液的流动性差，只 有泵周围很小范围内的污泥液可以抽取，需要反复沿池底移动泵的位置，既麻 烦也不安全;三、三个沉淀池需要定期清池，工作量很大，有2个大型矿车的 清洗车间，平均每2周就需要动用吊车、挖掘机、翻斗车进行一次清池作业， 需要消耗大量的人力、物力和财力。
另一种是正锥处理池，与平底处理池相比，污水处理和污泥处理的流程相 同，由于池底结构改为倒正锥形，有利于污水的沉淀和污泥的收集，将泵放在 池底中心，基本上可以抽完池底的污泥液，而不用反复移动泵的位置，但平底 处理池存在的其它问题仍然没有得到解决。
实用新型内容
本实用新型提出一种污水与污泥处理池，解决了现有技术中处理池安装成 本高、维修不方便的问题。
本实用新型的技术方案是这样实现的：污水与污泥处理池，包括依次排列 的污水污泥沉淀池和多个污水沉淀池，所述污水污泥沉淀池上开有用于流入污 水的污水进水口，相邻的两个沉淀池之间均设有溢流口;所述污水污泥沉淀池、 所述污水沉淀池的池底均为偏锥形池底。

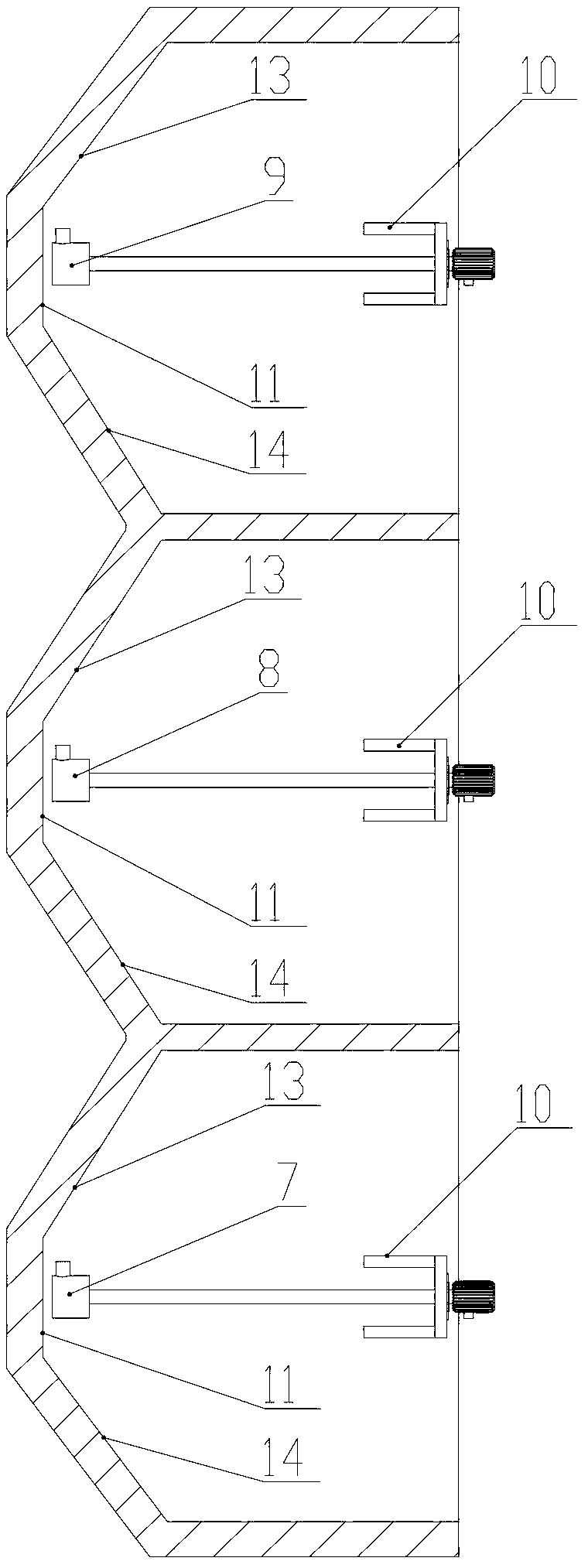

作为一种优选的实施方式，所述偏锥形池底包括一个锥底水平面和四个侧 面，其中一个侧面为与所述锥底水平面相垂直的处理池垂直侧面，另外三个侧 面为与所述锥底水平面呈钝角的偏锥斜面。
作为对上述技术方案的改进，所述污水污泥沉淀池内、所述污水沉淀池内 均设有污泥泵。
作为一种优选的实施方式，所述污水沉淀池的个数为两个。
采用了上述技术方案后，本实用新型的有益效果是：该污水与污泥处理池 将沉淀池的正锥池底改为偏锥池底，有利于污水的沉淀和污泥液的收集，有利 于处理池内污水处理相关设备的安装与维护;另外，将污水一级沉淀池和污泥 储存沉淀池合并为污水污泥沉淀池，降低了处理池的占地面积和工程成本。
该污水与污泥处理池在污水污泥沉淀池、污水沉淀池内均设计安装了污泥 泵，解决了沉淀池底部污泥液的在线及时清理问题。
