申请日2012.11.23
公开(公告)日2013.02.13
IPC分类号F24H9/20; F24H4/02
摘要
本发明公开一种废水废热回收热水器，包括过滤部件、套管换热器、蒸发器进管、蒸发器、蒸发器出管、毛细管、压缩机回气管、换热器出液管、压缩机和排气管，所述过滤部件与废水进口连通，所述过滤部件通过所述蒸发器进管与所述蒸发器连接，所述压缩机回气管连通所述蒸发器出管和所述压缩机，所述排气管连通所述压缩机和所述套管换热器;所述套管换热器通过换热管出液管与所述毛细管连通，所述毛细管与所述蒸发器连接。与现有技术相比，本发明提供的废水废热回收热水器，能够把浴室、集体宿舍、居民楼等场所废水中的热量重新吸收利用，把废水中能量较高的废热利用起来，从而提高了能源利用率，节省能耗。
权利要求书
1.一种废水废热回收热水器，其特征在于，包括过滤部件、套管换热器、 蒸发器进管、蒸发器、蒸发器出管、毛细管、压缩机回气管、换热器出液管、 压缩机、排气管、电控盒等部件，所述过滤部件与废水进口连通，所述过滤部 件通过所述蒸发器进管与所述蒸发器连接，所述压缩机回气管连通所述蒸发器 出管和所述压缩机，所述排气管连通所述压缩机和所述套管换热器;所述套管 换热器通过换热管出液管与所述毛细管连通，所述毛细管与所述蒸发器连接。
2.根据权利要求1所述的废水废热回收热水器，其特征在于，所述过滤 部件设置有排浮渣管和排沉淀物管，所述排浮渣管设置在所述过滤部件的上 部，所述排沉淀物管设置在所述过滤部件的下部，所述排浮渣管和所述排沉淀 物管分别与所述杂物排管连通。
3.根据权利要求2所述的废水废热回收热水器，其特征在于，所述排沉 淀物管设置有截止阀。
4.根据权利要求2所述的废水废热回收热水器，其特征在于，所述蒸发 器设置有蒸发器废水排管，所述蒸发器废水排管与所述杂物排管通过三通管汇 流后排出热水器外。
5.根据权利要求4所述的废水废热回收热水器，其特征在于，所述蒸发 器废水排管设置在所述蒸发器的顶部，废水从所述蒸发器的底部进入，从所述 蒸发器的顶部排出。
6.根据权利要求1所述的废水废热回收热水器，其特征在于，还包括电 控机构，所述电控机构与所述压缩机连接。
7.根据权利要求6所述的废水废热回收热水器，其特征在于，所述蒸发 器上设置有水量检测探头和温度检测探头，所述水量检测探头和所述温度检测 探头分别与所述电控机构连接。
说明书
一种废水废热回收热水器
技术领域
本发明涉及废热回收领域，确切地说是指一种废水废热回收热水器。
背景技术
目前，现有回收废水的废热的热水机得不到推广和使用，其现有技术存在 的问题有：
1)机器寿命短：因废水的酸碱度不稳定，有时偏酸，有时偏碱，易造成 机器腐蚀，影响机器寿命;
2)蒸发器易堵塞：因生活废水里易混入一些大的杂物，并粘附在蒸发器 翅片上，易造成水路堵塞，制热效率低;
3)机身难定，安装不变：因用户住房条件不同，能提供装机的空间有限， 致使机身难定，安装不变;
4)热源不稳定：因废水量不稳定，导致热水机制热效率随之波动。
发明内容
针对上述缺陷，本发明解决的技术问题在于提供一种废水废热回收热水 器，能够把浴室、集体宿舍、居民楼等场所废水中的热量重新吸收利用，把废 水中能量较高的废热利用起来，从而提高了能源利用率，节省能耗。

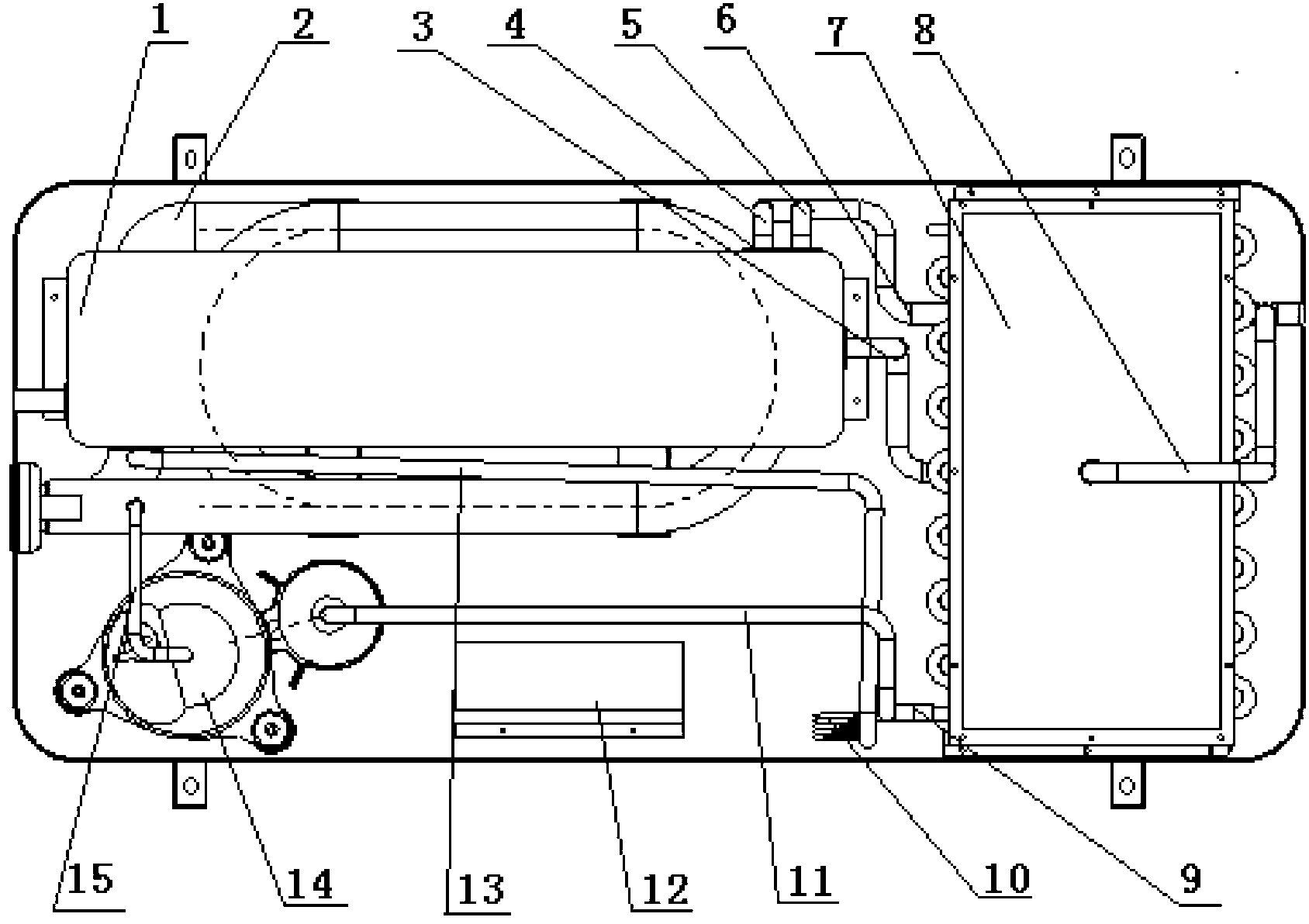

为了解决以上的技术问题，本发明提供的废水废热回收热水器，包括过滤 部件、套管换热器、蒸发器进管、蒸发器、蒸发器出管、毛细管、压缩机回气 管、换热器出液管、压缩机和排气管，所述过滤部件与废水进口连通，所述过 滤部件通过所述蒸发器进管与所述蒸发器连接，所述压缩机回气管连通所述蒸 发器出管和所述压缩机，所述排气管连通所述压缩机和所述套管换热器;所述 套管换热器通过换热管出液管与所述毛细管连通，所述毛细管与所述蒸发器连 接。
优选地，所述过滤部件设置有排浮渣管和排沉淀物管，所述排浮渣管设置 在所述过滤部件的上部，所述排沉淀物管设置在所述过滤部件的下部，所述排 浮渣管和所述排沉淀物管分别与所述杂物排管连通。
优选地，所述排沉淀物管设置有截止阀。
优选地，所述蒸发器设置有蒸发器废水排管，所述蒸发器废水排管与所述 杂物排管通过三通管汇流后排出热水器外。
优选地，所述蒸发器废水排管设置在所述蒸发器的顶部，废水从所述蒸发 器的底部进入，从所述蒸发器的顶部排出。
优选地，还包括电控机构，所述电控机构与所述压缩机连接。
优选地，所述蒸发器上设置有水量检测探头和温度检测探头，所述水量检 测探头和所述温度检测探头分别与所述电控机构连接。
本发明提供一种废水废热回收热水器，包括过滤部件、套管换热器、蒸发 器进管、蒸发器、蒸发器出管、毛细管、压缩机回气管、换热器出液管、压缩 机和排气管，所述过滤部件与废水进口连通，所述过滤部件通过所述蒸发器进 管与所述蒸发器连接，所述压缩机回气管连通所述蒸发器出管和所述压缩机， 所述排气管连通所述压缩机和所述套管换热器;所述套管换热器通过换热管出 液管与所述毛细管连通，所述毛细管与所述蒸发器连接。与现有技术相比，本 发明提供的废水废热回收热水器，能够把浴室、集体宿舍、居民楼等场所废水 中的热量重新吸收利用，把废水中能量较高的废热利用起来，从而提高了能源 利用率，节省能耗。
