申请日2012.05.24
公开(公告)日2012.09.19
IPC分类号C02F1/16; C02F1/04
摘要
本发明公开了一种含盐废水的处理方法，包含将气状热源载体，通入净化塔内，并均匀布气;同时，含盐废水均匀喷洒在位于净化塔内的填料上;使所述气状热源载体与填料上的含盐废水充分接触，含盐废水中的水分随气状热源载体排出，含盐废水中无机盐类物质则析出附着在填料表面。本发明提供的含盐废水的处理方法及其装置，使气状热源载体与附着在填料上的含盐废水充分接触，从而使含盐废水中的盐分与水发生分离，实现含盐废水“零排放”的目的。
权利要求书
1.一种含盐废水的处理方法，其特征在于：包括将气状热源载体通入 净化塔内，并均匀布气;同时，含盐废水均匀喷洒在位于净化塔内的填料 上;使所述气状热源载体与填料上的含盐废水充分接触，含盐废水中的水 分随气状热源载体排出，含盐废水中无机盐类物质则析出附着在填料表面。
2.如权利要求1所述的含盐废水的处理方法，其特征在于：所述气状 热源载体包含废热烟气。
3.如权利要求1或2所述的含盐废水的处理方法，其特征在于：所述 气状热源载体与含盐废水逆向接触换热。
4.如权利要求1或2所述的含盐废水的处理方法，其特征在于：所述 净化塔内的填料出料后，将其表面附着的结晶无机盐被剥离，同时剔除破 损的填料，然后将余下的填料重新加入净化塔内。
5.一种含盐废水的处理装置，用于如权利要求1所述的含盐废水的处 理方法，其特征在于：包含含盐废水输送设备、气状热源载体输送设备以 及净化塔;所述净化塔内设置有用于吸附废水的填料;所述废水输送设备、 气状热源载体输送设备分别与净化塔连接。
6.如权利要求5所述的含盐废水的处理装置，其特征在于：所述净化 塔采用移动式填料床结构。
7.如权利要求5或6所述的含盐废水的处理装置，其特征在于：所述 填料的形状为球形。

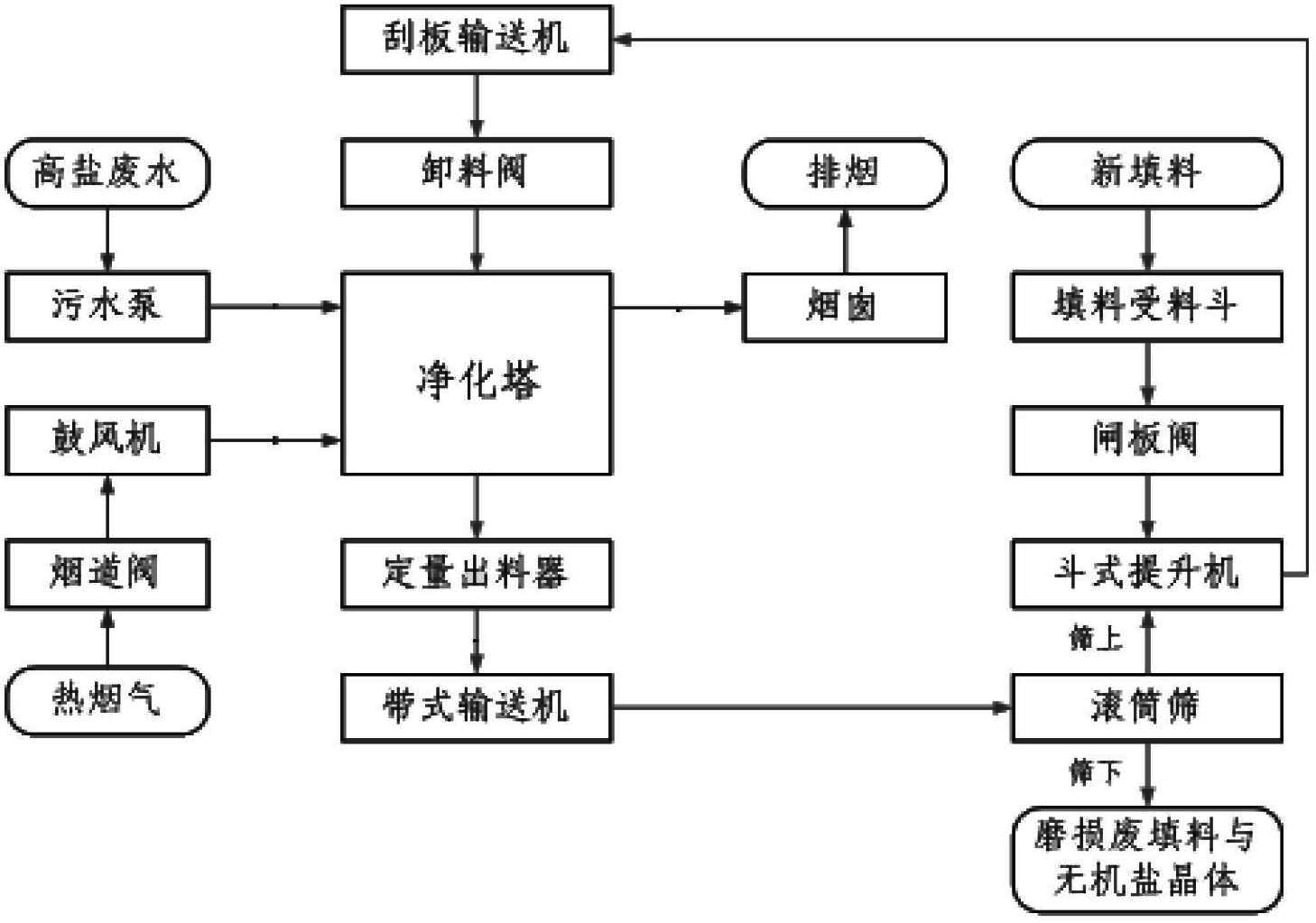

8.如权利要求5所述的含盐废水的处理装置，其特征在于：还包含与 净化塔连接的填料的循环装置，其包含依次连接的提供填料的装置，卸料 装置，出料装置，以及用于剥离填料上的结晶无机盐与剔除破损填料的装 置，且所述提供填料的装置与用于剥离填料上的结晶无机盐与剔除破损填 料的装置连接;所述卸料装置、出料装置分别与净化塔连接。
9.如权利要求8所述的含盐废水的处理装置，其特征在于：所述用于 剥离填料上的结晶无机盐与剔除破损填料的装置包含滚动筛，表面附着无 机盐的填料在滚动筛经过自磨，无机盐从填料表面脱落，并通过筛分实现 盐分与破损填料的剔除。
10.如权利要求1或5所述的含盐废水的处理装置，其特征在于：所 述填料采用密度小于1000kg/m、耐温在300℃以上的具有吸附性能的材 料制备而成。
说明书
一种含盐废水的处理方法及其装置
技术领域
本发明涉及废水处理技术领域，特别涉及一种含盐废水的处理方法及 其装置。
背景技术
在水污染治理工作中，高含盐废水(包括冶金工业循环废水、电厂锅 炉废水、电厂脱硫废水、化工废水等)的治理成为水处理中的难点问题。 其主要原因在于，目前缺乏低投入、低成本处理这类废水的技术。在现有 处理高含盐废水的技术中，大多数都存在“初投资高、运营费用高，企业 在经济上难以稳定持续投入生产使用”的问题，往往出现“投而不用、建 而不使”的尴尬局面。
现有技术中，热法处理废水的提出是基于传统的水蒸发技术理论，也 就是水在被加热的情况下，达到其沸点温度就会发生相变，由液相的水变 成气相的水蒸汽，水中的其他高沸点物质组分就自然与水发生分离，从而 达到污水治理的目的。热法处理高含盐废水的技术，在国内外已经有成功 应用。但是，传统的热法处理高含盐废水技术，大多采用多效蒸发技术， 该技术普遍存在初投资巨大、运行费用高等缺点，在工业应用中没有得以 推广。
从现有热法处理高含盐废水的技术应用来看，首要的问题是，解决现 有技术中，多效蒸发技术只能降低含盐废水的浓度，要么再进行后续处理， 要么就直接排出，而造成二次污染;另外其最大的技术难点在于如何在工 艺上实现蒸发后残余物的连续顺利排出，而不会因此影响工艺系统的连续 稳定运行生产，也不会因此造成新的二次污染问题。同时，目前热法处理 高含盐废水中存在严重的蒸发器结构堵塞问题和能量消耗问题。
发明内容
本发明提供了一种废水处理方法，削除现有技术仅对含盐废水简单浓 缩造成的二次污染、蒸发器结构结垢、堵塞的问题。
为达到本发明的目的，本发明提供了一种含盐废水的处理方法，包含 将气状热源载体通入净化塔内，并均匀布气;同时，含盐废水均匀喷洒在 位于净化塔内的填料上;使所述气状热源载体与填料上的含盐废水充分接 触，含盐废水中的水分随气状热源载体排出，含盐废水中无机盐类物质则 析出附着在填料表面。
同时，为了实施本发明提供的含盐废水的处理方法，本发明还提供了 含盐废水的处理装置，包含含盐废水输送设备、气状热源载体输送设备以 及净化塔;所述净化塔内设置有用于吸附废水的填料;所述废水输送设备、 气状热源载体输送设备分别与净化塔连接。
本发明提供的含盐废水的处理方法及其装置，使气状热源载体与附着 在填料上的含盐废水充分接触，从而使含盐废水中的盐分与水发生分离， 实现含盐废水“零排放”的目的。
