申请日2011.05.22
公开(公告)日2011.12.07
IPC分类号C02F11/12
摘要
一种城市排水管网污泥处理设备，接料溜槽设于预筛分器上方，预筛分器的筛上通过皮带输送机与垃圾斗连接;预筛分器的筛下通过第一螺旋输送机与振动筛的粗筛连接;振动筛位于积污池的上方，振动筛的粗筛的筛上通过第二螺旋输送机与垃圾斗连接;积污池内设有第一潜污泵，第一潜污泵的出口与安装在振动筛的细筛上方的旋流除砂器连接，振动筛的细筛的筛上通过第三螺旋输送机与垃圾斗连接。本实用新型可以对下水井的污泥进行快速脱水处理，处理后的水可直接进入排水管网循环，渣料可用普通车辆运输。以达到高效、环保、安全清淤目的。
权利要求书 [支持框选翻译]

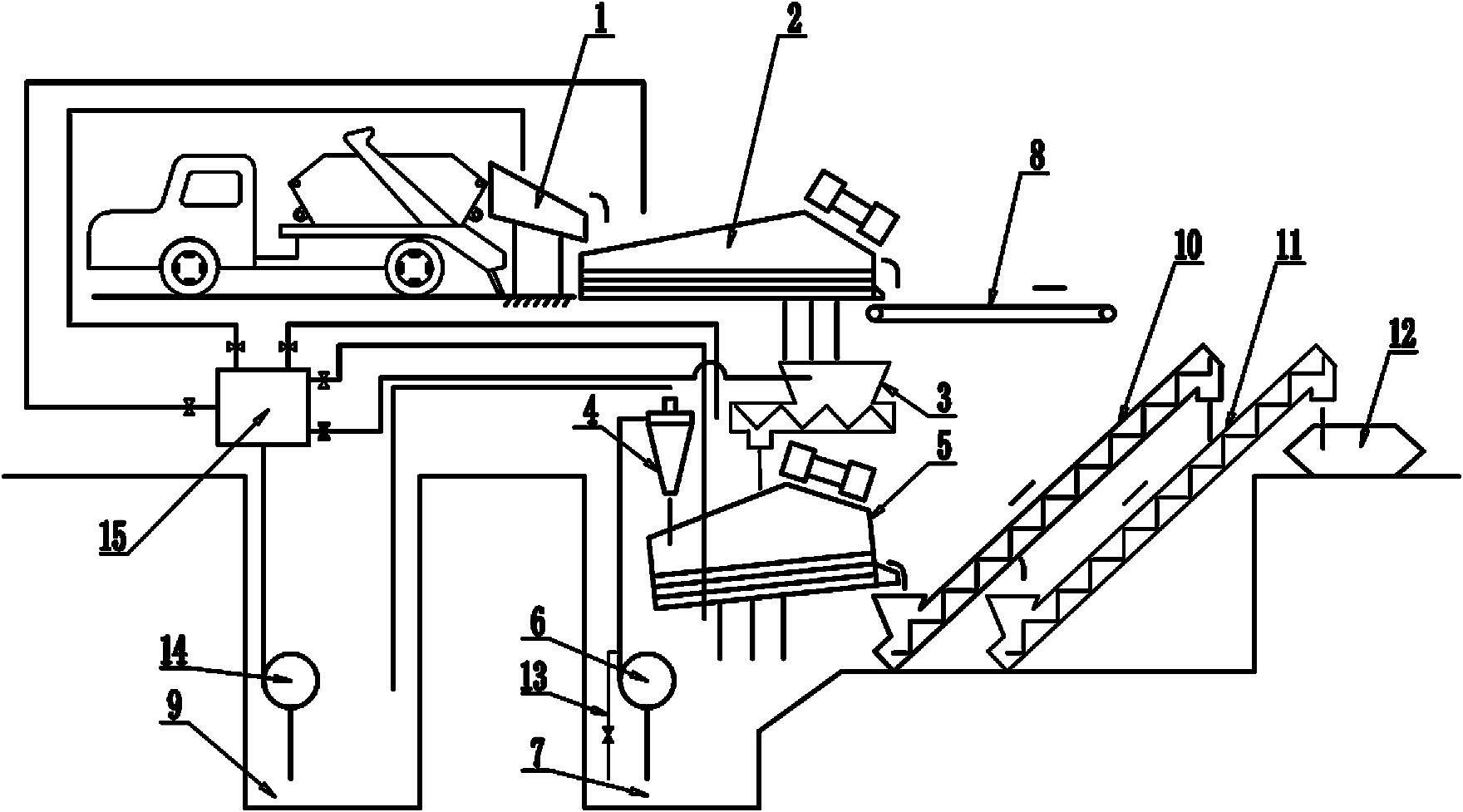

1.一种城市排水管网污泥处理设备，其特征在于：接料溜槽(1)设于预筛分器(2)上方，预筛分器(2)的筛上通过皮带输送机(8)与垃圾斗(12)连接;
预筛分器(2)的筛下通过第一螺旋输送机(3)与振动筛(5)的粗筛连接;
振动筛(5)位于积污池(7)的上方，振动筛(5)的粗筛的筛上通过第二螺旋输送机(10)与垃圾斗(12)连接;
积污池(7)内设有第一潜污泵(6)，第一潜污泵(6)的出口与安装在振动筛(5)的细筛上方的旋流除砂器(4)连接，振动筛(5)的细筛的筛上通过第三螺旋输送机(11)与垃圾斗(12)连接。
2.根据权利要求1所述的一种城市排水管网污泥处理设备，其特征在于：所述的积污池(7)内还设有液面传感器。
3.根据权利要求1所述的一种城市排水管网污泥处理设备，其特征在于：还设有再生水池(9)，其内设有第二潜污泵(14)，第二潜污泵(14)的出口与冲洗分配器(15)连接，冲洗分配器(15)分别与接料溜槽(1)、预筛分器(2)的筛上、预筛分器(2)的筛下、螺旋输送机(3)出料口和振动筛(5)的筛下安装的冲洗管连接。
4.根据权利要求1所述的一种城市排水管网污泥处理设备，其特征在于：所述的旋流除砂器(4)的溢流管设有与再生水池(9)连通的管路。
5.根据权利要求1所述的一种城市排水管网污泥处理设备，其特征在于：所述的第一潜污泵(6)的出口还设有反冲支路(13)，反冲支路(13)的出水端位于积污池(7)的液面以下。
说明书 [支持框选翻译]
城市排水管网污泥处理设备
技术领域
本实用新型涉及污泥处理领域，特别是一种城市排水管网污泥处理设备。
背景技术
随着我国城市化进程加快，城市人口迅猛增长，人均污泥排放量不断增加，使得城市排水管网污泥运输量剧增。由于城区不断扩大，垃圾填埋场远离城区，造成污泥运输成本增加，填埋场占地面积增大;且城市排水管网污泥含水率高，在运输中的滴漏和在填埋场的污泥渗滤液，对环境形成二次污染。如何降低城市排水管网外运污泥含水率，即对污泥进行减量化，减少污泥运输成本，由于城市排水管网污泥组成成份十分复杂，目前尚无成熟的解决方案。
发明内容
本实用新型所要解决的技术问题是提供一种城市排水管网污泥处理方法及设备，可以实现污泥地有效脱水，对污泥进行减量化，减少污泥运输成本，减轻污泥对环境的二次污染，方便后续污泥的资源化，且完全满足下水井允许最大颗粒度的要求。
为解决上述技术问题，本实用新型所采用的技术方案是：一种城市排水管网污泥处理方法，包括以下步骤：
1)多级筛分的步骤：
2)分离的渣料经输送设备输送至垃圾斗的步骤;
3)分离的污水送至积污池的步骤;
4)在积污池设置第一潜污泵出口与旋流除砂器连接，用于分离微小粒径泥砂，分离的泥砂从沉砂嘴排出至步骤筛分，分离的污水从旋流除砂器的溢流管进入地下排水管网;
5)设置再生水池以第二潜污泵抽吸再生水至冲洗分配器，再由冲洗分配器根据工况送至各筛分设备和各输送设备;
通过以上步骤获得含水率40%以下的渣料，和可直接进入地下排水管网循环的清水。
所述的步骤1)中，污泥经接料溜槽输送至预筛分器将粒径在50mm以上的渣料分离，并通过皮带输送机输送至垃圾斗;
预筛分器筛下渣料通过第一螺旋输送机送至振动筛的粗筛将粒径在3mm以上的渣料分离，并通过第二螺旋输送机输送至垃圾斗;
经旋流除砂器来的泥沙送至振动筛的细筛将细渣料分离，并通过第三螺旋输送机输送至垃圾斗。
所述的第一潜污泵出口还设有用于扰动积污池沉淀渣料的反冲支路。
在积污池设有用于控制液面高度保持恒定的液位传感器。
再生水池中的再生水由旋流除砂器的溢流管处获得。
一种城市排水管网污泥处理设备，接料溜槽设于预筛分器上方，预筛分器的筛上通过皮带输送机与垃圾斗连接;
预筛分器的筛下通过第一螺旋输送机与振动筛的粗筛连接;
振动筛位于积污池的上方，振动筛的粗筛的筛上通过第二螺旋输送机与垃圾斗连接;
积污池内设有第一潜污泵，第一潜污泵的出口与安装在振动筛的细筛上方的旋流除砂器连接，振动筛的细筛的筛上通过第三螺旋输送机与垃圾斗连接。
所述的积污池内还设有液面传感器。
还设有再生水池，其内设有第二潜污泵，第二潜污泵的出口与冲洗分配器连接，冲洗分配器分别与接料溜槽、预筛分器的筛上、预筛分器的筛下、螺旋输送机出料口和振动筛的筛下安装的冲洗管连接。
所述的旋流除砂器的溢流管设有与再生水池连通的管路。
所述的第一潜污泵的出口还设有反冲支路，反冲支路的出水端位于积污池的液面以下。
本实用新型提供的一种城市排水管网污泥处理设备，通过采用上述的流程和设备，可以对下水井清掏出的污泥进行快速脱水处理，处理量大，处理后的水可以直接进入地下排水管网循环，而渣料可以用普通车辆运输。从而实现污泥地有效脱水，对污泥进行减量化，减少污泥运输成本，减轻污泥对环境的二次污染，方便后续污泥的资源化，处理后的水完全满足下水井允许最大颗粒度的要求，且处理过程中未添加其他化学原料，避免与后续的处理工序相冲突，有利于环保。设备执行机构采用PLC自动控制，便于实现无人值守。本实用新型可有效减少日常垃圾斗外运量，并将改变目前城市排水管网污泥直接外运的传统模式，以达到高效、环保、安全清淤的目的。
设置的旋流除砂器可以进一步的清除污泥中的微小粒径的泥砂，从而有利于减少再生水中的泥砂含量，减少后续的处理程序，设置的反冲支路，用以扰动积污池沉淀渣料，使污泥池内不致因长期使用而导致淤积板结。
设置的再生水池和冲洗分配器，可以根据工况通过控制电磁阀开启相应的冲洗管，从而冲洗滞留的污泥，经过再生水冲洗过的污泥具有更好的透筛性。
