申请日2011.05.23
公开(公告)日2011.12.07
IPC分类号C02F3/00
摘要
本实用新型涉及一种反应器处理废水装置，包括反应器和保温箱，反应器内设有搅拌桨，反应器顶部装有搅拌电机，搅拌电机与时间继电器连接，反应器上部通过管道与气体取样瓶连接，气体取样瓶与水封瓶连接，水封瓶与气体流量计连接，反应器底部与进水计量泵连接，进水计量泵与进水水箱连接，保温箱底部装有温度传感器，温度传感器与温度控制仪连接，温度控制仪与照明灯具连接，照明灯具安装于保温箱的顶部。本实用新型的有益效果是：处理能力强，出水水质好，节能环保。
权利要求书 [支持框选翻译]
1.一种反应器处理废水装置，包括反应器和保温箱，其特征在于： 所述反应器内设有搅拌桨，所述反应器顶部装有搅拌电机，所述搅拌 电机与时间继电器连接，所述反应器上部通过管道与气体取样瓶连 接，所述气体取样瓶与水封瓶连接，所述水封瓶与气体流量计连接， 所述反应器底部与进水计量泵连接，所述进水计量泵与进水水箱连 接，所述保温箱底部装有温度传感器，所述温度传感器与温度控制仪 连接，所述温度控制仪与照明灯具连接，所述照明灯具安装于保温箱 的顶部。
2.根据权利要求1所述的一种反应器处理废水装置，其特征在于： 所述反应器侧面开有取样孔和排水孔。
3.根据权利要求1所述的一种反应器处理废水装置，其特征在于： 所述进水水箱外围设有保温筒。
说明书 [支持框选翻译]
一种反应器处理废水装置
技术领域
本实用新型涉及一种反应器处理废水装置。
背景技术
食品工业原料广泛，制品种类繁多，排出废水的水量、水质 差异很大，食品工业废水处理除按水质特点进行适当预处理外， 一般均宜采用生物处理，如对出水水质要求很高或因废水中有机 物含量很高，可采用两级曝气池或两级生物滤池，或多级生物转 盘.或联合使用两种生物处理装置，也可采用厌氧-需氧串联的 生物处理系统。但是这种处理系统，结构复杂，处理能力一般， 出水水质容易受其他因素影响。因此，需要提供一种新的技术方 案来解决上述技术问题。
实用新型内容
本实用新型的目的是提供一种处理能力强、出水水质好、节能的 反应器处理废水装置。
本实用新型解决其技术问题所采用的技术方案是：

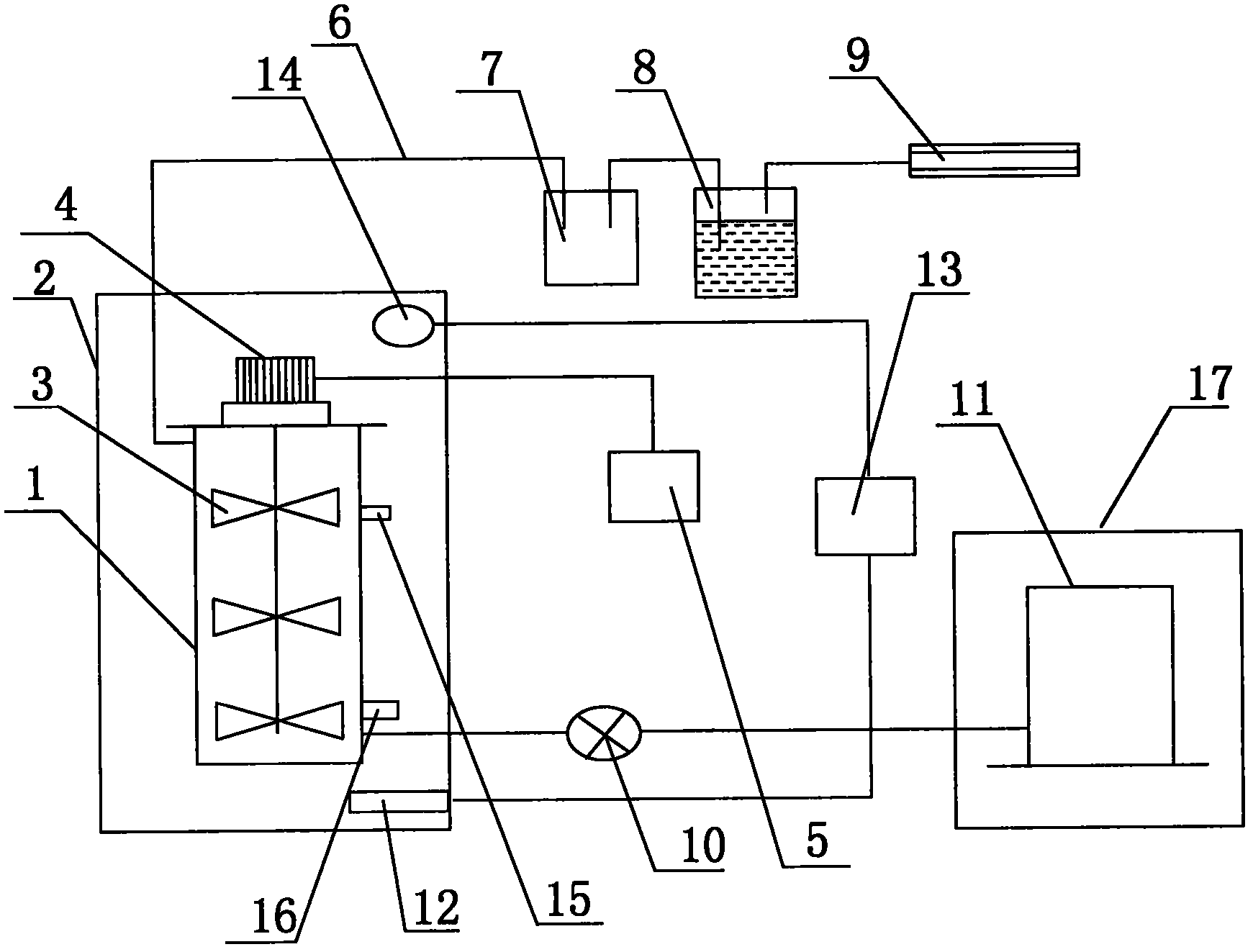

一种反应器处理废水装置，包括反应器和保温箱，所述反应器内 设有搅拌桨，所述反应器顶部装有搅拌电机，所述搅拌电机与时间继 电器连接，所述反应器上部通过管道与气体取样瓶连接，所述气体取 样瓶与水封瓶连接，所述水封瓶与气体流量计连接，所述反应器底部 与进水计量泵连接，所述进水计量泵与进水水箱连接，所述保温箱底 部装有温度传感器，所述温度传感器与温度控制仪连接，所述温度控 制仪与照明灯具连接，所述照明灯具安装于保温箱的顶部。
所述反应器侧面开有取样孔和排水孔。
所述进水水箱外围设有保温筒。
本实用新型的有益效果是：反应器外设有保温箱，具有保温作用， 温度控制仪，控制废水处理的适宜温度，反应器内产生的气体经气体 取样瓶和水封瓶，得到有用纯净的气体，该装置处理能力强，出水水 质好，节能环保。
