申请日2011.05.23
公开(公告)日2012.11.28
IPC分类号F28D7/00; F28F21/08; F28F9/00; F28F1/04
摘要
本发明给出一种窄流道式污水换热器，它适用于污水换热，污水的杂质沉积对它的换热性能影响很小，可以长期稳定工作。它的结构包括：箱体、污水流道和清水流道。污水和清水分别在箱体内的水平流道中流动，污水和清水通过间壁换热。所述流道是截面为矩形的水平流道，流道截面的高度尺寸大，宽度尺寸小，高度尺寸是宽度尺寸的2倍以上。所述箱体，它是窄流道式污水换热器的外壳，呈矩形，箱体内部是污水流道和清水流道，箱体外表面上，有污水进口、污水连管、污水出口、清水进口、清水连管和清水出口。箱体、污水流道和清水流道，均用碳钢板做成。
权利要求书 [支持框选翻译]
1.一种窄流道式污水换热器，它的结构包括：箱体、污水流道和清水流道;污水和清水 分别在箱体内的流道中流动，污水和清水通过间壁换热，其特征在于：
所述流道的截面呈矩形，流道截面的高度尺寸大，宽度尺寸小，高度尺寸是宽度尺寸的 2倍以上。
2.按照权利要求1所述的窄流道式污水换热器，其特征在于：
所述箱体，它是窄流道式污水换热器的外壳，呈矩形;箱体内部是污水流道和清水流道， 箱体外表面上，有污水进口、污水连管、污水出口、清水进口、清水连管和清水出口，箱体 用碳钢板做成。
3.按照权利要求1或2所述的窄流道式污水换热器，其特征在于：
所述污水流道，它包括：污水进口、污水管道、外壁、间壁、流道底面、污水连管和污 水出口，污水从污水进口进入，沿着水平的污水管道流动，通过流道底面一端开口，进入下 一个水平的污水管道，在换热器内往返流动，到达最下部的污水管道后，通过污水连管，跨 过清水管道，进入到另一排由下向上的流动，再经过几个水平往返的污水管道，到达污水出 口，污水流道用碳钢板做成。
4.按照权利要求1或2所述的窄流道式污水换热器，其特征在于：
所述清水流道，它包括：清水进口、清水管道、外壁、间壁、流道底面、清水连管和清 水出口，清水从清水进口进入，沿着水平的清水管道流动，通过流道底面一端开口，进入下 一个水平的清水管道，在换热器内往返流动，到达最下部的清水管道后，通过清水连管，跨 过污水管道，进入到另一排由下向上的流动，再经过几个水平往返的清水管道，到达清水出 口，清水流道用碳钢板做成。
说明书 [支持框选翻译]
窄流道式污水换热器
技术领域
本发明涉及热交换设备，特别是涉及窄流道式污水换热器。
背景技术
利用城市污水作为冷热源对建筑进行采暖空调，可以直接减少其他短缺能源的消耗，同 时还可以达到废物利用的目的，是资源再生利用、发展循环经济、建设节约型社会、友好环 境的重要措施。
污水源热泵依靠热泵机组内部制冷剂的物态循环变化，冬季从污水中吸收热量经热泵机 组升温后对建筑供热，夏季通过热泵机组把建筑物中的热量传递给污水从而实现供冷。污水 替代了冷却塔，具有高效节能、绿色环保、安全可靠、一机多用等突出优点。
利用污水源热泵实现城市废热的回收利用，变废为宝，是新型的可再生清洁能源利用技 术，符合可持续发展、建设资源节约型、环境友好型社会的要求。在扩大城市污水利用范围、 拓展城市污水治理效益方面具有深远意义。
解决包括污水在内的恶劣水质，对换热设备及管路的堵塞与结垢，实现持续和稳定地换 热，是一个世界性技术难题。
利用污水作为污水源热泵的冷热源的技术关键在于：实现污水的高效连续换热。
通常的做法是在城市污水和热泵之间，设置污水过滤装置和污水换热器，热泵从污水中 吸收热量，或向污水中释放热量。交换能量后的污水，从回水管，返回到城市污水的排放系 统中。
在污水换热器前设置的污水过滤装置，其过滤孔不可能很小，否则污水过滤装置很快就 被堵塞。这样的污水过滤装置可以解决污水换热器的堵塞问题，但污水中的细小粘性杂质， 可以通过污水过滤装置，进入污水换热器，不断地在污水换热器内部沉降，在换热板表面沉 积，结垢，使换热板表面热阻增大，换热器总体性能很快就变坏。
在工农业和人民生活中，排放各种各样的污水。污水换热器与普通换热器工作条件有很 大的区别，普通换热器的设计方法，使用经验，不能用于污水换热器。尽管普通换热器的设 计方法与制造工艺，都很成熟，但是，污水换热器科学设计方法，至今，还没有很好解决。
上述有关污水换热器的背景技术，在以下专著中有详细描述：
1、赵军，戴传山主编，地源热泵技术与建筑节能应用，北京：中国建筑工业出版社，2009。
2、(美)沙拉，塞库利克著，程林译，换热器设计技术，北京：机械工业出版社，2010。
发明内容
本发明给出一种窄流道式污水换热器，它适用于污水换热，污水的杂质沉积对它的换热 性能影响很小，可以长期稳定工作。
它的结构包括：箱体、污水流道和清水流道;污水和清水分别在箱体内的流道中流动， 污水和清水通过间壁换热，其特征在于：所述流道的截面呈矩形，流道截面的高度尺寸大， 宽度尺寸小，高度尺寸是宽度尺寸的2倍以上。
所述箱体，它是窄流道式污水换热器的外壳，呈矩形;箱体内部是污水流道和清水流道， 箱体外表面上，有污水进口、污水连管、污水出口、清水进口、清水连管和清水出口，箱体 用碳钢板做成。

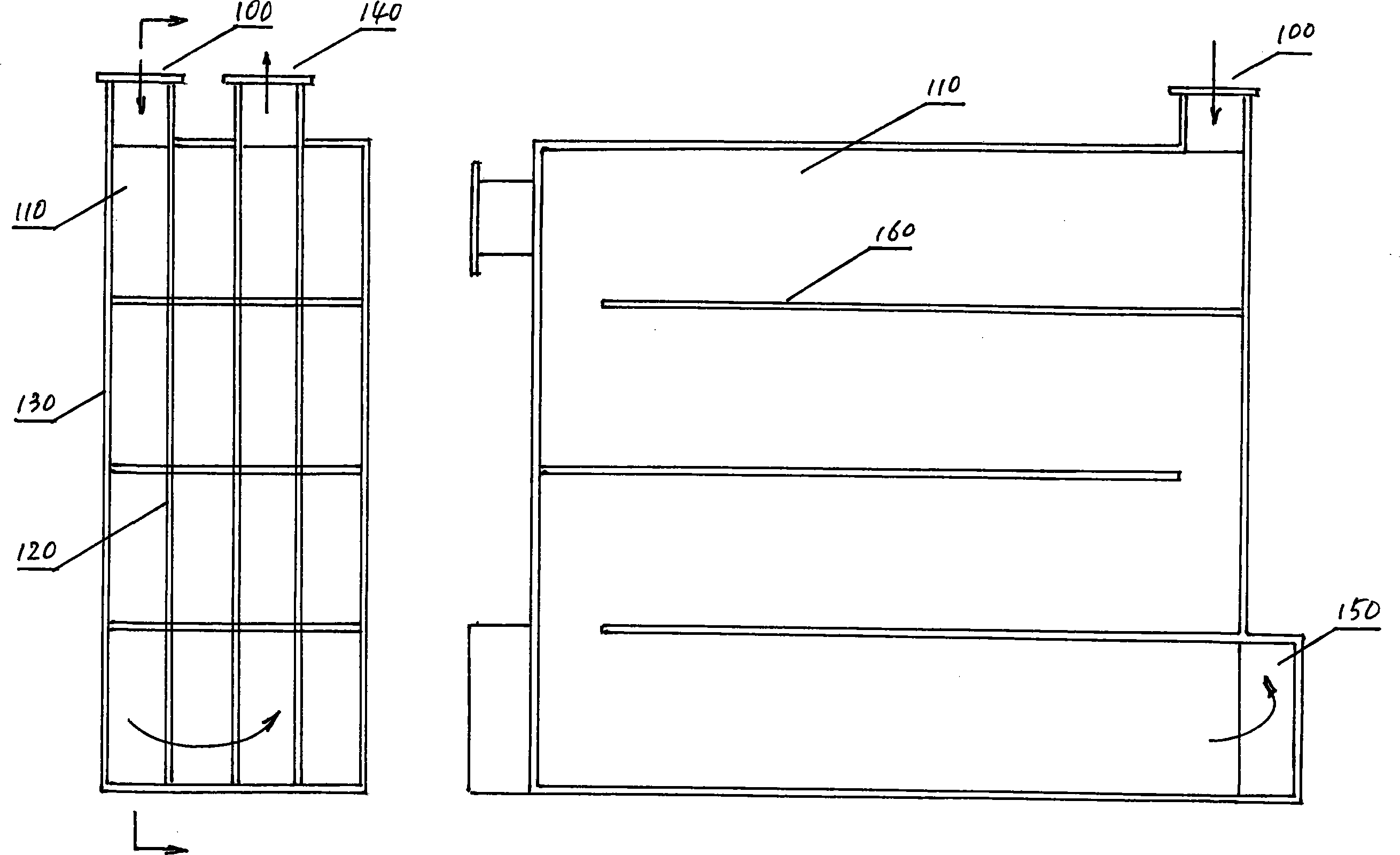

所述污水流道，它包括：污水进口、污水管道、外壁、间壁、流道底面、污水连管和污 水出口，污水从污水进口进入，沿着水平的污水管道流动，通过流道底面一端开口，进入下 一个水平的污水管道，在换热器内往返流动，到达最下部的污水管道后，通过污水连管，跨 过清水管道，进入到另一排由下向上的流动，再经过几个水平往返的污水管道，到达污水出 口，污水流道用碳钢板做成。
所述清水流道，它包括：清水进口、清水管道、外壁、间壁、流道底面、清水连管和清 水出口，清水从清水进口进入，沿着水平的清水管道流动，通过流道底面一端开口，进入下 一个水平的清水管道，在换热器内往返流动，到达最下部的清水管道后，通过清水连管，跨 过污水管道，进入到另一排由下向上的流动，再经过几个水平往返的清水管道，到达清水出 口，清水流道用碳钢板做成。
本发明的优点是：
1，它适用于污水换热，流道内部通畅，不易诸塞;
2，污水中的杂质沉淀时，在污水流道的较窄的底面上结垢，底面不是传热面;
3，由于重力的作用，杂质在流道侧面的间壁上滞留很少，对间壁的传热影响很小。
可以看出，窄流道式污水换热器，它适用于污水换热，它不易诸塞，杂质沉淀积垢也不 太影响换热。窄流道式污水换热器可以长期稳定工作，始终可以保持较高的换热效率。
