申请日2011.03.29
公开(公告)日2011.09.14
IPC分类号C02F103/18; C02F9/02
摘要
本发明公开了一种脱硫废水零排放处理方法，包括以下步骤：1)将经脱硫塔脱硫后的脱硫废水排入预沉池，在预沉池中经过初步分离，将分离出的上部清液经浆液泵输运至缓冲池中;2)将缓冲池中的脱硫废水依次通过雾化装置和静电除尘器;3)将预沉池下部含固量较大的废水经污泥泵输运至污泥缓冲池，污泥缓冲池中的含固量较大的废水经另一污泥泵输运至压滤机;4)将过滤后的废水经浆液泵送回预沉池中;同时，本发明还公开了一种系统，通过本发明的方法能够非常方便的脱硫废水进行零排放处理，且工艺简单，节约人力;本发明的系统结构紧凑，方法实施简单，节约能源，改善除尘器入口烟气的品质，且能够实现真正意义上的脱硫废水零排放，具有推广价值。
权利要求书 [支持框选翻译]
1.脱硫废水零排放处理方法，其特征在于：包括以下步骤：
1)将经脱硫塔脱硫后的脱硫废水排入预沉池，在预沉池中经过初步分离，将分离出的上部清液经浆液泵输运至缓冲池中;
2)将缓冲池中的脱硫废水依次通过雾化装置和静电除尘器，雾化后的废水通过静电除尘器前管道中的高温烟气加热蒸发，废水中的盐分结晶后随粉煤灰被静电除尘器脱除;
3)将预沉池下部含固量较大的废水经污泥泵输运至污泥缓冲池，污泥缓冲池中的含固量较大的废水经搅拌器搅拌下混合均匀后，经另一污泥泵输运至压滤机;
4)将过滤后的废水经浆液泵送回预沉池中。
2.根据权利要求1所述的脱硫废水零排放处理方法，其特征在于：还包括步骤5)，将过滤后的滤泥外运。
3.根据权利要求1或2所述的脱硫废水零排放处理方法，其特征在于：所述步骤2)中，脱硫废水通过高压泵加压至雾化喷嘴用压缩空气辅助雾化，所述雾化装置为高压泵、压缩空气与雾化喷嘴的组合。

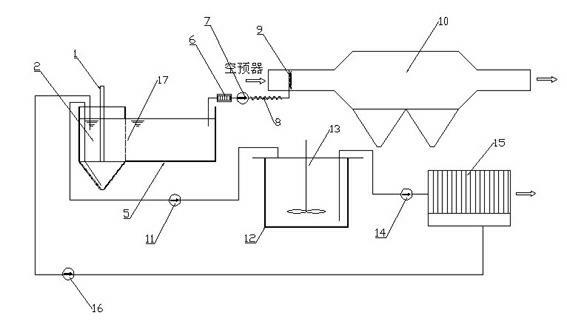

4.脱硫废水零排放处理系统，其特征在于：所述系统包括预沉池(2)、上层清液处理装置和下层固液处理装置;所述预沉池(2)入口与外部脱硫塔的废水泵通过脱硫废水入口管道(1)相连;
所述上层清液处理装置包括缓冲池(5)、喷雾装置、污泥缓冲池(12)和压滤机(15);所述缓冲池(5)与预沉池(2)的上部通过过滤装置相连通，所述雾化装置通过管道与缓冲池(5)相连，将缓冲池(5)中输出的废水雾化后输入至除尘器(10)前的高温烟道，通过高温烟道进行高温蒸发;
所述下层固液处理装置包括污泥缓冲池(12)、压滤机(15)和搅拌器(13)，所述污泥缓冲池(12)通过管道与预沉池(2)相连，两者相连的管道上设置有污泥泵(11);所述污泥缓冲池(12)内布置有搅拌器(13);所述压滤机(15)通过管道与污泥缓冲池(12)相连，相连管道上布置有污泥泵(14)，所述压滤机与预沉池之间通过设置有浆液泵II(16)的管道相连接，过滤的清水经浆液泵II(16)抽回至预沉池(2)。
5.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述过滤装置为设置在缓冲池与预沉池之间连通管道上的过滤器I(3)，所述过滤器I(3)的后部管道上设置有浆液泵I(4)，浆液泵I(4)的入口布置在预沉池(2)的上部。
6.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述过滤装置为过滤网(17)，所述预沉池(2)的上部与缓冲池之间通过过滤网间隔。
7.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述喷雾装置包括雾化喷嘴(9)和高压泵(7)，通过高压泵(7)将缓冲池(5)中的废水加压至设置在除尘器(10)前部烟道入口的雾化喷嘴(9)中雾化。
8.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述高压泵与缓冲池之间的管道上设置有过滤器II(6)。
9.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述高压泵与雾化喷嘴之间的官道上设置有加热器(8)。
10.根据权利要求4所述的脱硫废水零排放处理系统，其特征在于：所述雾化喷嘴的液滴粒径50~200um。
说明书 [支持框选翻译]
脱硫废水零排放处理方法及系统
技术领域
本发明属于烟气净化技术领域，涉及燃煤锅炉所排放烟气的处理，特别涉及一种湿法脱硫工程废水零排放的方法，以及一种系统。
背景技术
我国是一个以煤炭为主要能源的国家，燃煤发电是我国煤炭利用的最重要途径之一。根据我国的国情，二十一世纪燃煤发电仍将占主导地位。在燃煤火电机组排放的众多大气污染物中，SO2以及粉尘对环境的危害较大，是要控制的主要污染物。随着社会的进步和经济的发展，火电厂对大气环境的污染已受到人们的普遍关注，因此有效的降低污染物排放以改善对环境的影响是我国能源领域可持续发展所面临的严峻挑战。
目前，已有的烟气脱硫技术包括湿法脱硫和干法脱硫等。其中湿法脱硫技术的运用最为广泛。湿法烟气脱硫是当今国际上85%左右大型火电厂采用的工艺流程。湿法烟气脱硫系统废水由于汞、铅、镍、砷和铬重金属离子含量较高，直接排放的危害很大，普通化学处理方法又过于复杂，且需要不断添加化学药品，耗费人力。另脱硫废水化学处理方法处理后的废水氯离子(目前尚无化学药剂可以去除氯离子)仍无法去除。该脱硫废水零排放处理技术可以通过热力蒸发方法，结合电除尘器的使用固定有害物质，又可以充分利用烟气余热达到零排放的目的。
发明内容
有鉴于此，本发明的目的之一是提供一种脱硫废水零排放处理方法，该方法具有工艺简单，节省人力，无需添加任何化学药品及充分利用烟气余热的特点，能够实现真正意义上的零排放;本发明的目的之二是提供一种脱硫废水零排放处理系统。
本发明的目的之一是通过以下技术方案实现的：该脱硫废水零排放处理方法，包括以下步骤：
1)将经脱硫塔脱硫后的脱硫废水排入预沉池，在预沉池中经过初步分离，将分离出的上部清液经浆液泵输运至缓冲池中;
2)将缓冲池中的脱硫废水依次通过雾化装置和静电除尘器，雾化后的废水通过静电除尘器前管道中的高温烟气加热蒸发，废水中的盐分结晶后随粉煤灰被静电除尘器脱除;
3)将预沉池下部含固量较大的废水经污泥泵输运至污泥缓冲池，污泥缓冲池中的含固量较大的废水经搅拌器搅拌下混合均匀后，经另一污泥泵输运至压滤机;
4)将过滤后的废水经浆液泵送回预沉池中;
进一步，还包括步骤5)，将过滤后的滤泥外运;
进一步，所述步骤2)中，脱硫废水通过高压泵加压至雾化喷嘴雾化，所述雾化装置为高压泵与雾化喷嘴的组合。
本发明的目的之二是通过以下技术方案实现的：
该脱硫废水零排放处理系统，包括预沉池、上层清液处理装置和下层固液处理装置;所述预沉池入口与外部脱硫塔的废水泵通过脱硫废水入口管道相连;
所述上层清液处理装置包括缓冲池、喷雾装置、污泥缓冲池和压滤机;所述缓冲池与预沉池的上部通过过滤装置相连通，所述雾化装置通过管道与缓冲池相连，将缓冲池中输出的废水雾化后输入至除尘器前的高温烟道，通过高温烟道进行高温蒸发。
所述下层固液处理装置包括污泥缓冲池、压滤机和搅拌器，所述污泥缓冲池通过管道与预沉池相连，两者相连的管道上设置有污泥泵;所述污泥缓冲池内布置有搅拌器;所述压滤机通过管道与污泥缓冲池相连，相连管道上布置有污泥泵，所述压滤机与预沉池之间通过设置有浆液泵II的管道相连接，过滤的清水经浆液泵II抽回至预沉池。
所述过滤装置为设置在缓冲池与预沉池之间连通管道上的过滤器I，所述过滤器I的后部管道上设置有浆液泵I，浆液泵I的入口布置在预沉池的上部;
作为过滤装置的另一种设计方式，所述过滤装置为过滤网，所述预沉池的上部与缓冲池之间通过过滤网间隔;
进一步，所述喷雾装置包括雾化喷嘴和高压泵，通过高压泵将缓冲池中的废水加压至设置在除尘器前部烟道入口的雾化喷嘴中雾化;
进一步，所述高压泵与缓冲池之间的管道上设置有过滤器II;
进一步，所述高压泵与雾化喷嘴之间的官道上设置有加热器;
进一步，所述雾化喷嘴的液滴粒径50~200um。
本发明的有益效果是：
1.通过本发明的系统能够非常方便的脱硫废水进行零排放处理，且工艺简单，不需要使用任何化学药品，节约人力;
2.充分利用烟气余热，完全蒸发完重污染脱硫废水，并改善含尘烟气进入除尘器前的湿度，有利于提高除尘器的除尘效果;
3.本发明的系统结构紧凑，方法实施简单，且能够实现真正意义上的脱硫废水零排放，既环保又安全，具有推广价值。
本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书和权利要求书来实现和获得。
