申请日2011.03.28
公开(公告)日2012.11.14
IPC分类号B01D29/07; B01D24/00; B01D29/01; B01D29/66; C02F1/52; B01D36/02; B01D61/04; B01D65/02; C02F1/44; B01D36/00
摘要

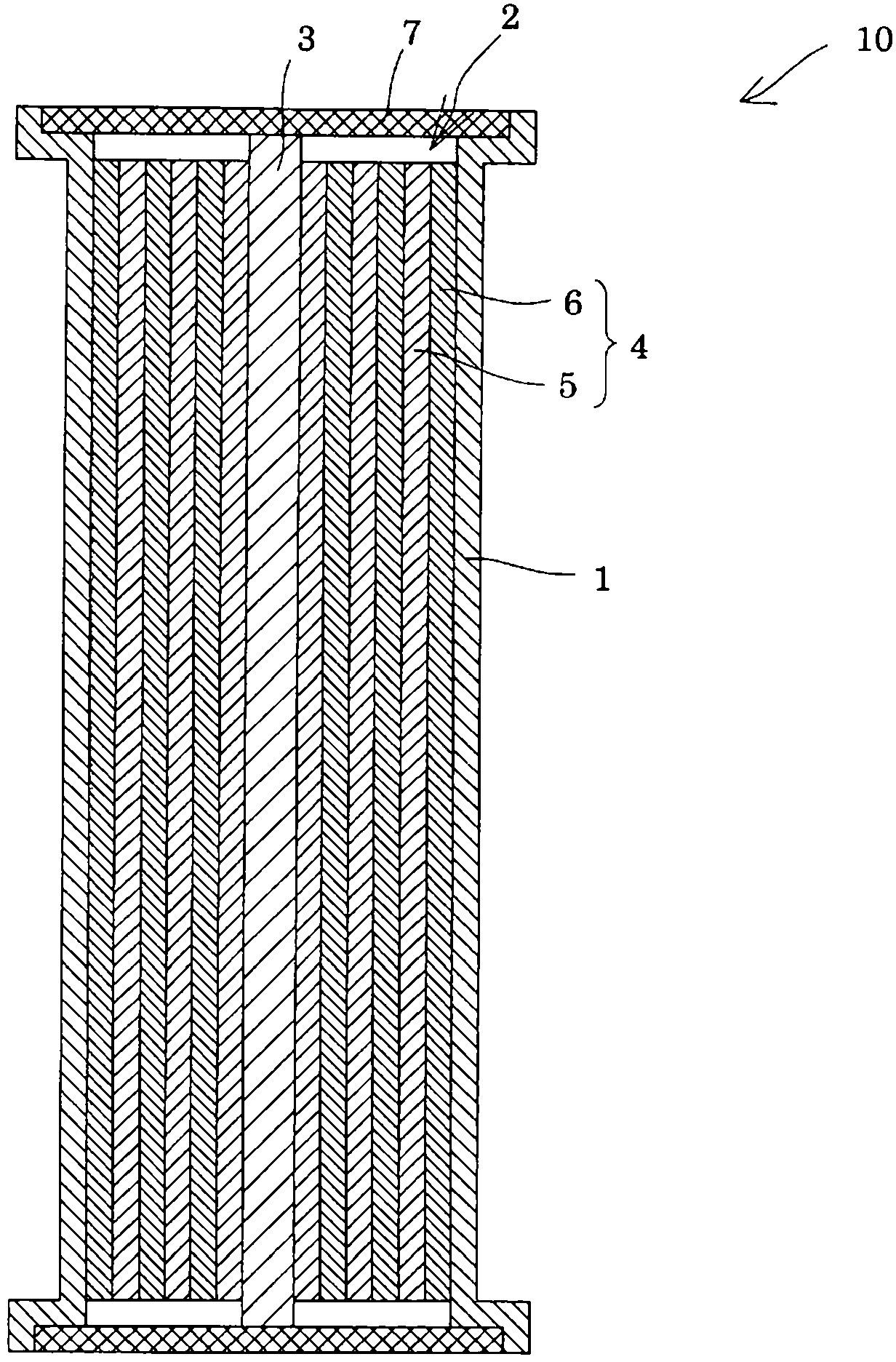

过滤装置(10)具有过滤体本体(4)和过滤槽(1)，过滤体本体(4)由薄片状构件呈漩涡状卷绕而成，被处理水在过滤槽(1)中流通，过滤槽(1)内部填充有过滤体本体(4)，过滤体本体(4)是以其轴心沿着流通方向的方式被填充的，薄片状构件由薄片状的网片(5)和薄片状的间隔件(6)的薄片面彼此重叠而成的构件，网片(5)具有供被处理水通过的空孔，与网片(5)相比，被处理水更难通过间隔件(6)。
权利要求书 [支持框选翻译]
1.一种过滤装置，其特征在于：具有过滤体本体，和过滤槽，
所述过滤体本体由薄片状构件呈漩涡状卷绕而成;
被处理水在所述过滤槽中流通，在所述过滤槽内部以使所述过滤体 本体的轴心沿着流通方向的方式填充有所述过滤体本体，
所述薄片状构件是将薄片状的网片与薄片状的间隔件的薄片面彼此 重叠而成的构件，所述网片具有供被处理水通过用的空孔，所述间隔件 与所述网片相比难以让被处理水通过。
2.如权利要求1记载的过滤装置，其特征在于，所述过滤体本体是 由所述薄片状构件呈漩涡状卷绕在芯件上而成的。
3.如权利要求1或2记载的过滤装置，其特征在于，所述间隔件是 由直径为0.1μm~100μm的纤维形成的无纺布。
4.如权利要求1~3中任意一项记载的过滤装置，其特征在于，所述 间隔件是由直径为0.1μm~100μm的活性碳纤维形成的。
5.如权利要求1或2记载的过滤装置，其特征在于，所述间隔件由 无纺布和不透水薄片构成，所述无纺布由直径为0.1μm~100μm的纤维形 成，所述不透水薄片不使被处理水透过。
6.如权利要求1~5中任意一项记载的过滤装置，其特征在于，所述 网片以直径为0.1mm~0.6mm的纤维形成。
7.一种水处理装置，其特征在于，在权利要求1~6中任意一项记载 的过滤装置的后段具有逆渗透膜装置。
8.如权利要求7记载的水处理装置，其特征在于，在所述过滤装置 的前段具有粗过滤装置，该粗过滤装置在粗过滤槽中以使流通时的过滤 部的空隙率成为50%~95%的方式填充有粗过滤体，该粗过滤体具有线 绳状的悬浮物捕捉部，用于捕捉流通的被处理水中的悬浮物。
9.如权利要求8记载的水处理装置，其特征在于，所述粗过滤装置 和所述过滤装置被收容在一个容器中，所述粗过滤装置及所述过滤装置 成为一体。
10.如权利要求7~9中任意一项记载的水处理装置，其特征在于， 在所述过滤装置的前段具有凝集处理部件，该凝集处理部件设有反应槽 和凝集剂导入部件，被处理水被导入所述反应槽，所述凝集剂导入部件 在所述反应槽或反应槽的前段导入凝集剂并将所述凝集剂添加到被处理 水中。
11.如权利要求7~10中任意一项记载的水处理装置，其特征在于， 还具有清洗液导入部件，该清洗液导入部件用于以任意的频度，从与处 理时相反的方向导入清洗液或清洗液与空气的混合液。
说明书 [支持框选翻译]
过滤装置及水处理装置
技术领域
本发明涉及过滤装置及使用了该过滤装置的水处理装置，其中，过 滤装置用于对工业用水、城市用水、井水、河水、湖水和工厂废水等含 有悬浮物质等的被处理水进行处理，本发明特别涉及能够适宜于在逆渗 透膜装置等的前段使用的过滤装置。
背景技术
作为处理工业用水、城市用水、井水、河水、湖水和工厂废水等被 处理水的方法，例如有这样一种方法：在进行了凝集处理，即在被处理 水中添加无机凝集剂及阴离子性等高分子凝集剂而将包含在被处理水中 的悬浮物吸附或使之凝结等之后，通过滤砂或加压上浮处理，去除悬浮 物。然而在滤砂或加压上浮处理中，存在有装置变大这样的问题。此外， 被处理水的浊度高的场合恐有不能充分去除悬浮物之忧。
为了解决这样的问题，最近，膜分离处理设备，具体而言是限外过 滤膜(UF)装置或者精密过滤膜(MF)装置，作为过滤装置，正在得 到广泛的应用。然而，限外过滤膜装置或者精密过滤膜装置存在有发生 被悬浮物质、无机物质或者有机物质堵塞这样的问题，或者膜的成本高 这样的问题。
此外，为了制造纯水等，有用逆渗透膜(RO)装置对被处理水进行 处理的技术。而且，在逆渗透装置中，在前段需要使用用上述滤砂、加 压上浮处理或者用限外过滤装置、精密过滤膜装置等处理过的一定程度 上澄清的被处理水。然而，滤砂、加压上浮处理、限外过滤装置、精密 过滤膜装置等中，如上所述，存在有不能充分去除悬浮物、发生堵塞等 问题。
于是，有一种发电站补给水的制造装置被公开(参照专利文献1)， 该装置在了逆渗透膜装置的上游侧设置了使用长纤维束作为过滤体的过 滤装置，但是该装置中也存在有逆渗透膜装置或过滤装置发生堵塞这样 的问题，或者处理水质变劣这样的问题。
现有技术文献
专利文献
专利文献1：日本特开平6-134490号公报
发明内容
发明要解决的课题
本发明是鉴于上述情况而作出的，其目的是提供一种过滤装置及使 用了该过滤装置的水处理装置，从该过滤装置能够得到可向逆渗透膜装 置等供给的澄清的处理水且该过滤装置不易堵塞而又廉价。
用于解决课题的技术手段
为了达到上述目的，本发明的发明人锐意探讨，结果发现，作为捕 捉悬浮物的过滤体，采用把具有可通过被处理水的空孔的薄片状网片和 与网片相比难以通过被处理水的薄片状间隔件的薄片面相互重叠成的薄 片状构件以漩涡状卷绕而成的过滤体，成为使被处理水纵断网片流通的 结构，通过这样的过滤装置能够达到上述目的，从而完成了本发明。
即，本发明的过滤装置的特征在于，具有：过滤体本体，该过滤体 本体由薄片状构件呈漩涡状卷绕而成;和过滤槽，被处理水在该过滤槽 中流通，该过滤槽内部以使所述过滤体本体的轴心沿着流通方向的方式 填充有所述过滤体本体。所述薄片状构件是将薄片状的网片与薄片状的 间隔件的薄片面彼此重叠起来形成的构件，其中，所述网片具有供被处 理水通过用的空孔，所述间隔件与所述网片相比更难让被处理水通过。
并且，优选所述过滤体本体是由所述薄片状构件呈漩涡状卷绕在芯 件上而形成的。
此外，所述间隔件可以是由直径为0.1μm~100μm的纤维形成的无纺 布。
所述间隔件还可以是由直径为0.1μm~100μm的活性碳纤维形成的。
此外，优选所述间隔件由直径为0.1μm~100μm的纤维形成的无纺布 和不使被处理水透过的不透水薄片构成。
进一步优选所述网片由直径为0.1mm~0.6mm的纤维形成。
本发明的其它实施方式是以在所述过滤装置的后段具有逆渗透膜装 置为特征的水处理装置。
并且，优选在所述过滤装置的前段具有粗过滤装置，该粗过滤装置 在粗过滤槽中以使流通时的过滤部的空隙率成为50%~95%的方式填充 有粗过滤体，该粗过滤体具有线绳状的悬浮物捕捉部，用于捕捉流通的 被处理水中的悬浮物。
此外，可以为，所述粗过滤装置和所述过滤装置被收容在一个容器 中，所述粗过滤装置及所述过滤装置成为一体。
进一步优选为，在所述过滤装置的前段具有凝集处理部件，该凝集 处理部件设有反应槽和凝集剂导入部件，其中，被处理水被导入该反应 槽中，该凝集剂导入部件在所述反应槽或反应槽的前段导入凝集剂并将 所述凝集剂添加到被处理水中。
并且，优选为，还具有清洗液导入部件，该清洗液导入部件用于以 任意的频度，从与处理时相反的方向导入清洗液或清洗液与空气的混合 液。
发明的效果
过滤装置具有过滤体本体和过滤槽，过滤体本体由薄片状构件呈漩 涡状卷绕构成，被处理水在过滤槽中流通，过滤槽内部以使过滤体本体 的轴心沿着流通方向的方式填充有过滤体本体，薄片状构件由薄片状的 网片和薄片状的间隔件的薄片面彼此重叠而构成，网片具有供被处理水 通过用的空孔，与网片相比，被处理水难以通过间隔件。通过构成这样 的过滤装置，能得到澄清的处理水且能够抑制后段的装置或过滤装置本 身的堵塞，并且能够提供廉价的过滤装置。因此，通过在逆渗透膜装置 等的前段设置这种过滤装置，能够长期对被处理水进行恰当的处理。此 外，能够把这种过滤装置制成在前段具有凝集处理部件的水处理装置。 进而，在高速进行水处理的场合或被处理水的浊度高的场合，尤其存在 难以得到澄清的处理水，而且，在过滤装置或设在后段的逆渗透膜装置 等的膜分离处理设备中容易产生堵塞，不能进行良好的水处理这样的问 题，但是通过在这种过滤装置的前段设置具有规定的空隙率的粗过滤装 置，即使是高速处理或浊度高的被处理水，也能得到澄清的处理水且能 够进一步抑制逆渗透膜装置等或过滤装置的堵塞，得到能够进行良好的 水处理这样的效果。
