申请日2011.03.29
公开(公告)日2012.01.04
IPC分类号B23K11/36
摘要
本实用新型涉及一种污水循环节能装置，主要作用是使焊机的冷却水循环使用。该污水循环节能装置，由主体散热存储水箱、支架、循环泵、控制器组成，所述的主体散热存储水箱设置在支架上，所述主体散热存储水箱上设置有进水管和出水管，焊机的冷却水回收槽通过进水管与主体散热存储水箱相连，焊机的进水口通过出水管与主体散热存储水箱相连，所述循环泵设置在焊机的冷却水回收槽的下方的进水管上，控制循环泵的控制器设置在焊机上。本实用新型具有结构设计合理、大大节约水资源、结构简单、使用安全可靠、运行稳定、效果好的优点。
权利要求书 [支持框选翻译]
1.一种污水循环节能装置，其特征是：由主体散热存储水箱、支架、循环泵、控制器组成，所述的主体散热存储水箱设置在支架上，所述主体散热存储水箱上设置有进水管和出水管，焊机的冷却水回收槽通过进水管与主体散热存储水箱相连，焊机的进水口通过出水管与主体散热存储水箱相连，所述循环泵设置在焊机的冷却水回收槽的下方的进水管上，控制循环泵的控制器设置在焊机上。
2.根据权利要求1所述的污水循环节能装置，其特征是：还设置有串联管，所述串联管连通两个焊机的冷却水回收槽，所述主体散热存储水箱通过进水管和串联管相连。
3.根据权利要求1所述的污水循环节能装置，其特征是：所述的所述的循环泵的位置低于串联管50---100mm。
4.根据权利要求2所述的污水循环节能装置，其特征是：所述的串联管上设置有排气管。
5.根据权利要求2所述的污水循环节能装置，其特征是：所述的串联管设置有排污阀。
6.根据权利要求1、2、3、4或5所述的污水循环节能装置，其特征是：所述的主体散热存储水箱上设置有信号线，所述信号线与控制器相连。
7.根据权利要求6所述的污水循环节能装置，其特征是：还设置有过滤网，所述的过滤网设置在冷却水回收槽的出水管处。
说明书 [支持框选翻译]
一种污水循环节能装置
技术领域
本实用新型涉及一种污水循环节能装置，主要作用是使焊机的冷却水循环使用。
背景技术
在太阳能制造行业，需要用到高频电阻焊接设备，生产过程中，需要耗费大量的冷却水，根据实际生产的经验，得到一个这样的结论：一台生产太阳能高频电阻焊接设备，每分钟要耗费5升水，两台高频电阻焊接设备，每分钟要耗费10升水，工作一小时，就要耗费600升的水。由此可见，太阳能这个环保节能产品，在生产过程中，水的浪费得不到及时回收，就会给各企业和人类带来不利。而目前现有的技术，没有有效的利用水资源。
发明内容
本实用新型所要解决的技术问题是提供一种结构设计合理、大大节约水资源、结构简单、使用安全可靠、运行稳定、效果好的污水循环节能装置。

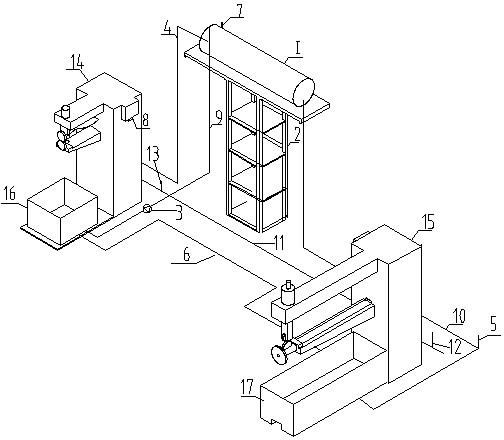

本实用新型解决上述技术问题所采用的技术方案是该污水循环节能装置，其结构特点是：由主体散热存储水箱、支架、循环泵、控制器组成，所述的主体散热存储水箱设置在支架上，所述主体散热存储水箱上设置有进水管和出水管，焊机的冷却水回收槽通过进水管与主体散热存储水箱相连，焊机的进水口通过出水管与主体散热存储水箱相连，所述循环泵设置在焊机的冷却水回收槽的下方的进水管上，控制循环泵的控制器设置在焊机上。
本实用新型还设置有串联管，所述串联管连通两个焊机的冷却水回收槽，所述主体散热存储水箱通过进水管和串联管相连。
本实用新型所述的循环泵的位置低于串联管50---100mm。
本实用新型所述的串联管上设置有排气管。
本实用新型所述的串联管设置有排污阀。
本实用新型所述的主体散热存储水箱上设置有信号线，所述信号线与控制器相连。
本实用新型还设置有过滤网，所述过滤网设置在冷却水回收槽的出水管处。
本实用新型同现有技术相比具有以下优点及效果：本实用新型的使用能够在太阳能制造行业中大大的节约用水，有效的利用污水，在确保生产安全稳定的情况下，节约水资源。由于本实用新型结构简单，设计合理，不会增加厂家的负担，反而会为厂家节约成本。由于实现了废水回流的自动控制，不会影响生产，不会增加操作难度。
