申请日2007.06.12
公开(公告)日2008.06.11
IPC分类号C02F9/04; C02F1/52; C02F1/24; C02F1/66
摘要

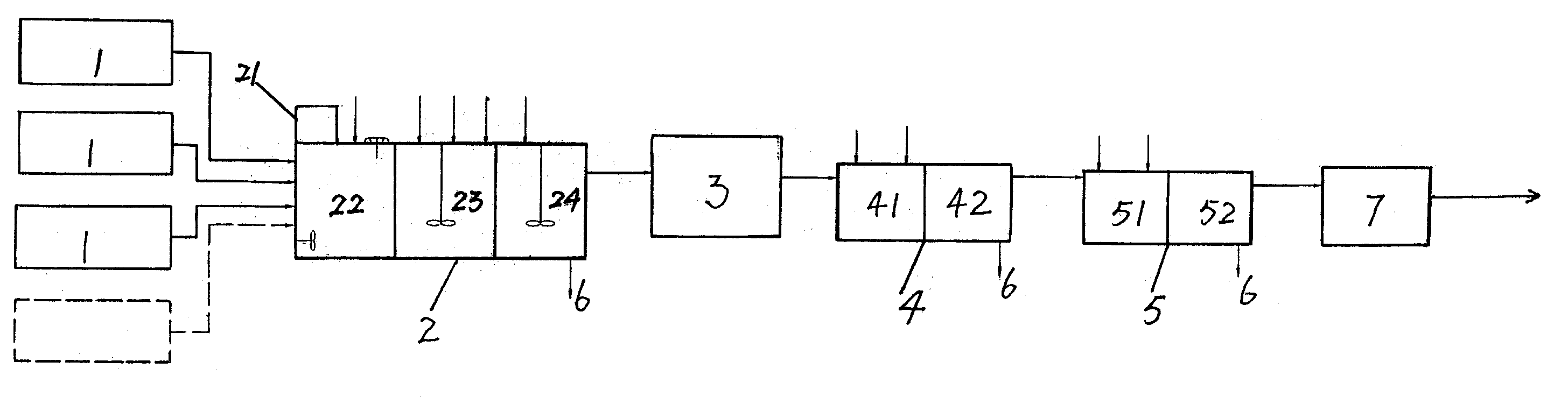

混凝反应法处理涂装废水装置，属废水处理技术领域，包括废水贮槽、前处理槽、原水贮槽、反应沉淀槽、反应气浮槽、清水槽，若干废水贮槽分别管道连接置有COD在线控制仪的前处理槽，所述的前处理槽由破乳区、PH调节区、混凝区组成，前处理槽出水管管道依次顺序连接原水贮槽、反应沉淀槽、反应气浮槽和清水槽，装置中各槽均线路接通工控机，通过加设置有COD在线控制仪的前处理槽，将各种废水预先动态混合，调节进行混凝沉淀反应前污水中的COD，确保水质水量稳定，提高处理效率，经本装置处理后出水可达到《污水综合排放标准》三级标准。
权利要求书
1.混凝反应法处理涂装废水装置，包括废水贮槽、前处理槽、原水贮槽、 反应沉淀槽、反应气浮槽、清水槽，其特征在于若干废水贮槽分别管道连接 置有COD在线控制仪的前处理槽，所述的前处理槽由破乳区、PH调节区、 混凝区组成，前处理槽出水管管道依次顺序连接原水贮槽、反应沉淀槽、反 应气浮槽和清水槽，装置中各槽均线路接通工控机。
2.根据权利要求1所述的混凝反应法处理涂装废水装置，其特征在于前 处理槽上部置有滑动小车，所述的小车内固定有吸油材料。
3.根据权利要求1所述的混凝反应法处理涂装废水装置，其特征在于反 应沉淀槽为聚铁混凝沉淀槽，由反应区和沉淀区组成。
4.根据权利要求1所述的混凝反应法处理涂装废水装置，其特征在于反 应气浮槽为聚铝混凝气浮槽，由反应区和气浮区组成。
5.根据权利要求1、2、3、4之一所述的混凝反应法处理涂装废水装置， 其特征在于前处理槽的沉淀区底部、反应沉淀槽的沉淀区底部、反应气浮槽 的气浮区底部均置有污泥出口，所述的污泥出口管道连接污泥浓缩脱水装 置。
说明书
混凝反应法处理涂装废水装置
技术领域
本实用新型属废水处理技术领域，是一种用混凝反应法处理涂装废水 的装置。
背景技术
涂装废水主要来自汽车、机械等工业，在预脱脂、脱脂、表调、钝化、 磷化等前处理工序及阴极电泳工序和面漆工序等产生。废水中含有主要的 有毒有害物质：亚硝酸盐、磷酸盐、乳化油、表面活性剂、电泳漆膜、醇、 醇胺、树脂、油漆、颜料、二甲苯等溶剂、乙二醇单丁醚、金属离子等。 一般涂装废水工程规模50T/h～200T/h左右，废水CODcr平均为500～数 万mg/L。废水种类多，成分复杂，水量水质变化大。国内外治理涂装废 水的方法主要有混凝沉淀、气浮、砂滤、活性炭吸附、电凝聚、Fenton氧 化、SBR、生物接触氧化等方法。治理涂装废水根据要求采用的方法各不 相同。以往的混凝沉淀、气浮处理工艺由于水质水量变化大，处理效果不 稳定。
发明内容
本实用新型正是为了克服上述不足，提供一种采用混凝沉淀、气浮处 理的装置，针对水质水量变化大的工况，获得稳定的处理效果，主要创新 在于设立置有COD在线控制仪的前处理槽，调节进行混凝沉淀反应前水 中的COD，确保水质水量稳定。具体是这样来实施的：混凝反应法处理涂 装废水装置，包括废水贮槽、前处理槽、原水贮槽、反应沉淀槽、反应气 浮槽、清水槽，其特征在于其特征在于若干废水贮槽分别管道连接置有COD 在线控制仪的前处理槽，所述的前处理槽由破乳区、PH调节区、混凝区 组成，前处理槽出水管管道依次顺序连接原水贮槽、反应沉淀槽、反应气 浮槽和清水槽，装置中各槽均线路接通工控机。
本实用新型在工控机控制下，各种废水进入各自贮槽贮存，根据各废 水贮槽高位优先单独处理和水位相近进行水质配比处理的原则，由工控机 模糊控制将废水送入前处理槽处理，确保各股不同水质水量的废水均匀混 合和废水贮槽废水及时处理。处理废水的原则：前处理槽设置有COD在 线控制仪，设定前处理槽的废水浓度(通常在700mg/L-900mg/L)，当 浓度偏低(或偏高)时，由工控机指令输入浓度高(或低)的废水进行调 整，确保前处理槽CODcr在一定浓度范围内。这样就保证了后续混凝沉淀、 混凝气浮处理的稳定性。前处理槽的破乳区中投加氯化钙，因废水含乳化 油量较低，析出的极细微的分散油，用吸油材料把液面上分散的浮油吸附 除去，吸油材料固定在前处理槽上部滑动的小车内，吸油材料内的油通过 毛细管原理将油输送到另一端，挤压到接油桶内。前处理槽的PH调节区 中，通过监测槽内的PH值，加入酸或碱及时调控PH值。前处理槽的混 凝区底部置有污泥出口，污泥进入污泥浓缩脱水装置处理。
本实用新型的反应沉淀槽为聚铁混凝沉淀槽，由反应区和沉淀区组 成，反应气浮槽为聚铝混凝气浮槽，由反应区和气浮区组成，沉淀区和气 浮区底部置有污泥出口，所述的污泥出口管道连接污泥浓缩脱水装置。 本实用新型通过加设置有COD在线控制仪的前处理槽，将各种废水预 先动态混合，调节进行混凝沉淀反应前污水中的COD，确保水质水量稳定， 提高处理效率，经本装置处理后出水可达到《污水综合排放标准》三级标 准。
