申请日2007.06.11
公开(公告)日2007.12.26
IPC分类号C02F9/14; C02F1/52; C02F3/02
摘要
本发明涉及水处理技术领域，特指一种水性油墨、淀粉废水及生活废水处理方法及其系统;处理方法主要包括如下步骤：A、油墨废水预处理，滤去比较大的悬浮物后加药混凝;进入沉淀池进行沉淀、固液分离;固态泥沙外运，水进入集水池;B、淀粉废水预处理，滤去比较大的悬浮物后加药混凝;进入第二沉淀池进行沉淀、固液分离;固态泥沙外运，水进入集水池;C、集水池中的水再次进入第三反应器加药混凝后进入第三沉淀池进行沉淀、固液分离;固态泥沙外运，水进入第二集水池;D、第二集水池的水生化处理、进一步过滤滤去悬浮物后循环回用。本发明可以对废水进行处理后再循环利用;可以用于包装工业的废水处理上。
权利要求书
1、一种水性油墨、淀粉废水及生活废水处理方法;其特征在于：主要包括 如下步骤：
A、油墨废水预处理，油墨废水经隔栅篮滤去比较大的悬浮物后进入油墨废 水储池(1);然后，提升至反应器(2)与加药储药系统(17)的加药设备加药 混凝后进入沉淀池(3)进行沉淀;上部清液通过自流进入集水池(4)，沉淀的 含泥水进一步进行第一次固液分离;固态泥沙外运，水进入集水池(4);
B、淀粉废水预处理，淀粉废水通过隔栅篮滤去比较大的悬浮物后进入淀粉 废水储池(5)，然后，提升至第二反应器(6)与加药储药系统(17)的加药设 备加药混凝后进入第二沉淀池(7)进行沉淀，上部清液通过自流进入集水池(4);
C、集水池(4)中的水再次进入第三反应器(8)与加药储药系统(17)的 加药设备加药混凝后进入第三沉淀池(9)进行沉淀;上部清液通过自流进入第 二集水池(10)，沉淀的含泥水进一步进行第二次固液分离;固态泥沙外运，水 进入第二集水池(10);
D、第二集水池(10)的水经瀑气池(11)生化处理后，进入中间池(12); 再经进一步过滤滤去悬浮物后循环回用于绿化喷淋、冲炉灰、制胶、冲洗印刷 机等。
2、根据权利要求1所述的水性油墨、淀粉废水及生活废水处理方法;其特 征在于：还可以对化粪池废水滤去比较大的悬浮物进入化粪池集水池(13);然 后提升至综合废水调节池(14)与滤去较大悬浮物的淀粉废水进行混合，再提 升至第二反应器(6)进行后续处理;另外，化粪池集水池(13)的水也可以直 接提升进入瀑气池(11)进行生化后进入中闭池(12)，然后进行后续处理。
3、根据权利要求1或所述的水性油墨、淀粉废水及生活废水处理方法;其 特征在于：还可以对食堂污水滤去比较大的悬浮物、除油后进入食堂污水集水 池(15);然后，提升至综合废水调节池(14)与滤去较大悬浮物的淀粉废水进 行混合;再提升至第二反应器(6)进行后续处理;废油部分进入集油池(16); 另外，食堂污水集水池(15)的水也可以直接提升进入瀑气池(11)进行生化 后进入中间池(12)，然后进行后续处理。

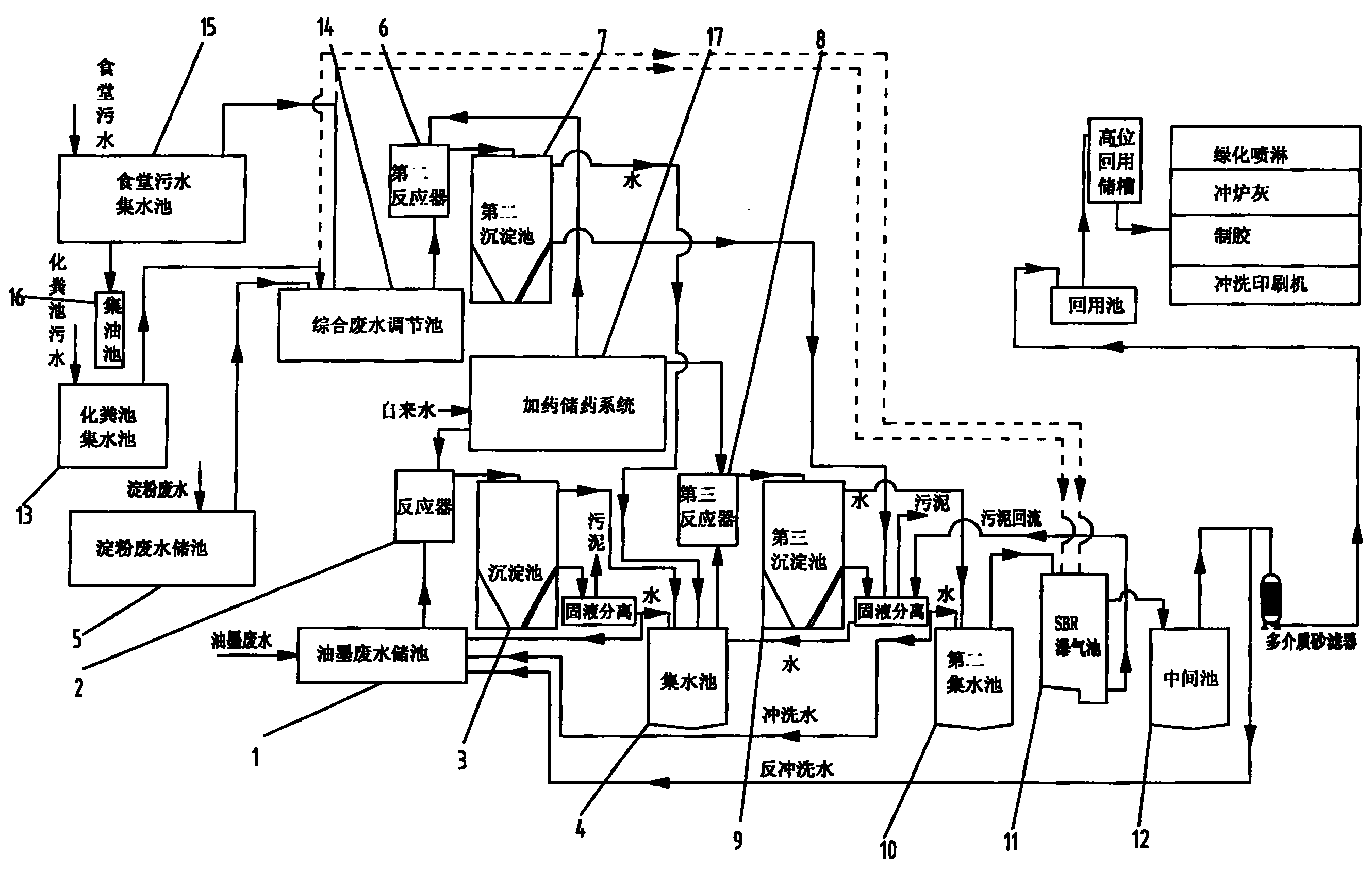

4、一种水性油墨、淀粉废水及生活废水处理系统;其特征在于：主要包括 有油墨废水储池(1)、反应器(2)、沉淀池(3)、集水池(4)、淀粉废水储池 (5)、第二反应器(6)、第二沉淀池(7)、第三反应器(8)、第三沉淀池(9)、 第二集水池(10)及加药储药系统(17);所述的加药储药系统(17)与反应器 (2)、第二反应器(6)及第三反应器(8)连通;油墨废水储池(1)、反应器 (2)、沉淀池(3)及集水池(4)依序连通;淀粉废水储池(5)、第二反应器 (6)、第二沉淀池(7)及集水池(4)相连通;集水池(4)、第三反应器(8)、 第三沉淀池(9)、第二集水池(10)、瀑气池(11)、中间池(12)相连通。
5、根据权利要求4所述的水性油墨、淀粉废水及生活废水处理系统;其特 征在于：还包括化粪池集水池(13)、综合废水调节池(14);化粪池集水池(13) 及淀粉废水储池(5)通过综合废水调节池(14)与第二反应器(6)连通;化 粪池集水池(13)还可以与瀑气池(11)、中间池(12)相连通。
6、根据权利要求4所述的水性油墨、淀粉废水及生活废水处理系统;其特 征在于：还包括综合废水调节池(14)、食堂污水集水池(15)及集油池(16); 食堂污水集水池(15)及淀粉废水储池(5)通过综合废水调节池(14)与第二 反应器(6)连通;食堂污水集水池(15)还可以与瀑气池(11)、中间池(12) 相连通。
7、根据权利要求5所述的水性油墨、淀粉废水及生活废水处理系统;其特 征在于：还包括食堂污水集水池(15)及集油池(16);食堂污水集水池(15) 及淀粉废水储池(5)通过综合废水调节池(14)与第二反应器(6);连通食堂 污水集水池(15)还可以与瀑气池(11)、中间池(12)相连通。
说明书
一种水性油墨、淀粉废水及生活废水处理方法及其系统
技术领域
本发明涉及水处理技术领域，特指一种水性油墨、淀粉废水及生活废水处 理方法及其系统。
背景技术
包装工业生产过程中通常会产生水性油墨、淀粉废水等，如果废水直接排 放或经处理后排放;既不利于环境保护，也不利于节省资源的利用、降低成本。 为此，如何对废水进行处理后再利用，保护环境达到对环境无污染的目标;并 且，节省资源的利用、降低成本;乃各方所需考虑的问题。
发明内容
本发明解决的技术问题在于提供一种可以对水性油墨、淀粉废水及生活废 水进行处理后再循环利用的处理方法及其系统。
本发明解决的技术问题是通过如下技术方案实现的：处理方法主要包括如 下步骤：
A、油墨废水预处理，油墨废水经隔栅篮滤去比较大的悬浮物后进入油墨废 水储池;然后，提升至反应器与加药储药系统的自动加药设备加药混凝后进入 沉淀池进行沉淀;上部清液通过自流进入集水池，沉淀的含泥水进一步进行第 一次固液分离;固态泥沙外运，水进入集水池;
B、淀粉废水预处理，淀粉废水通过隔栅篮滤去比较大的悬浮物后进入淀粉 废水储池，然后，提升至第二反应器与加药储药系统的自动加药设备加药混凝 后进入第二沉淀池进行沉淀，上部清液通过自流进入集水池;
C、集水池中的水再次进入第三反应器与加药储药系统的自动加药设备加药 混凝后进入第三沉淀池进行沉淀;上部清液通过自流进入第二集水池，沉淀的 含泥水进一步进行第二次固液分离;固态泥沙外运，水进入第二集水池;
D、第二集水池的水经瀑气池生化处理后，进入中间池;再经进一步过滤滤 去悬浮物后循环回用于绿化喷淋、冲炉灰、制胶、冲洗印刷机等。
还可以对化粪池废水滤去比较大的悬浮物进入化粪池集水池;然后提升至 综合废水调节池与滤去较大悬浮物的淀粉废水进行混合，再提升至第二反应器 进行后续处理;另外，化粪池集水池的水也可以直接提升进入瀑气池进行生化 后进入中间池，然后进行后续处理。
还可以对食堂污水滤去比较大的悬浮物、除油后进入食堂污水集水池;然 后，提升至综合废水调节池与滤去较大悬浮物的淀粉废水进行混合;再提升至 第二反应器进行后续处理，废油部分进入集油池;另外，食堂污水集水池的水 也可以直接提升进入瀑气池进行生化后进入中间池，然后进行后续处理。
处理系统主要包括有油墨废水储池、反应器、沉淀池、集水池、淀粉废水 储池、第二反应器、第二沉淀池、第三反应器、第三沉淀池、第二集水池及加 药储药系统;所述的加药储药系统与反应器、第二反应器及第三反应器连通; 油墨废水储池、反应器、沉淀池及集水池依序连通;淀粉废水储池、第二反应 器、第二沉淀池及集水池相连通;集水池、第三反应器、第三沉淀池、第二集 水池、瀑气池、中间池相连通。
还包括化粪池集水池、综合废水调节池;化粪池集水池及淀粉废水储池通 过综合废水调节池与第二反应器连通;化粪池集水池也可以与瀑气池、中间池 相连通。
还包括综合废水调节池、食堂污水集水池及集油池;食堂污水集水池及淀 粉废水储池通过综合废水调节池与第二反应器连通;食堂污水集水池也可以与 瀑气池、中间池相连通。
还包括食堂污水集水池及集油池;食堂污水集水池及淀粉废水储池通过综 合废水调节池与第二反应器连通;食堂污水集水池也可以与瀑气池、中间池相 连通。
本发明采用先进的物化处理工艺和生化处理对水性油墨、淀粉废水及生活 废水等进行处理，工艺流程合理;并且，采用自动(加手动)控制系统进行控 制，操作便利。经本发明工艺和系统处理的污水可以达到COD≤500mg/L、SS 70mg/L、色度≤50倍、PH 6-9;处理后的水全部可用于生产再利用;如用于绿 化喷淋、冲炉灰、制胶、冲洗印刷机等。
