申请日2007.06.12
公开(公告)日2008.06.25
IPC分类号C02F3/10; C02F3/30
摘要
本实用新型公开了一种用于污水处理的微生物填料，由若干微生物处理片并排而成，所述微生物处理片的上下两端设有弯曲折返部，上端的弯曲折返部依次连为一体，下端的弯曲折返部也依次连为一体，连为一体的弯曲折返部内有贯穿其左右的孔洞。根据氧的传递梯度，微生物处理片由一面至另一面依次分为好氧层、兼氧层、厌氧层、兼氧层、好氧层五个生物反应层面。本实用新型抗拉强度大、孔隙率和比表面积高、微生物挂膜快且生物量大，具有很高的污染物去除效率;此外，由于两面使用不同材质，能形成一面成为微生物载体、另一面成为微生物及浮游动物载体的效果，从而增加水体生物量与生物多样性，达到优化水生生态系统结构，提高污染物去除效率的效果。
权利要求书
1.一种用于污水处理的微生物填料，其特征在于，由若干微生物处理片并 排而成，所述微生物处理片的上下两端设有弯曲折返部，上端的弯曲折返部依 次连为一体，下端的弯曲折返部也依次连为一体，连为一体的弯曲折返部内有 贯穿其左右的孔洞。
2.根据权利要求1所述的用于污水处理的微生物填料，其特征在于，所述 微生物处理片由膨松界面和膨松料面粘结而成。
3.根据权利要求2所述的用于污水处理的微生物填料，其特征在于，所述 膨松界面主要成分是涤纶。
4.根据权利要求2所述的用于污水处理的微生物填料，其特征在于，所述 膨松料面主要成分是丁晴橡胶类和聚氨脂类。
5.根据权利要求1～4任一项所述的用于污水处理的微生物填料，其特征 在于，所述微生物处理片由一面至另一面依次为好氧层、兼氧层、厌氧层、兼 氧层、好氧层五个生物反应层面。
说明书
一种用于污水处理的微生物填料
技术领域
本实用新型属于污水处理领域，尤其涉及一种用于污水处理的微生物填料。
背景技术
随着经济的发展，水资源短缺、能源紧张、污染严重等成为制约我国国民 经济发展的重要因素。水资源短缺造成水径流量及地下水源不足，从而使水系 统的环境容量变小，容易造成水环境污染。工业生产和人民生活都不可避免的 产生水体污染物，消除水污染，不仅是环境保护的重要任务，而且是水资源保 护与促进循环经济发展的重大任务。
我们通常将生活污水中的污染物分为三类：有机碳类污染物、含氮污染物、 含磷污染物，相应的污染物脱除过程通常采用有机碳的生物矿化，硝化与反硝 化，生物脱磷。有机碳的生物矿化，即将有机碳转变为二氧化碳;硝化与反硝 化，即将含氮化合物转变成氮气;生物脱磷，即将含磷化合物转变成不溶性无 机磷酸盐沉淀。人们考虑各段生物学特性的差异，采用多段多设备分别控制的 处理工艺，如：好氧-好氧-厌氧，该工艺虽然便于控制，能够使微生物处于 最佳生长状态，但由于厌氧反硝化时需要补充新碳源而增加了处理成本，同时 因处理工艺较长而投资较大;此外，人们还开发了后置硝化工艺：厌氧(反硝 化)-好氧(脱有机磷)-好氧(硝化)-回流至厌氧段(部分排放)，该工 艺利用污水中原有机碳源作为反硝化的能源，同时利用反硝化释放的碱度用于 硝化所需碱度，省去了需要补加的新碳源和碱度，但是回流增加了动力消耗。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的具有抗拉强度大、孔隙率 和表面积高、微生物挂膜快且生物量大的微生物填料，该微生物填料不仅具有 很高的水污染物处理效率，而且可节省50%以上的动力消耗。

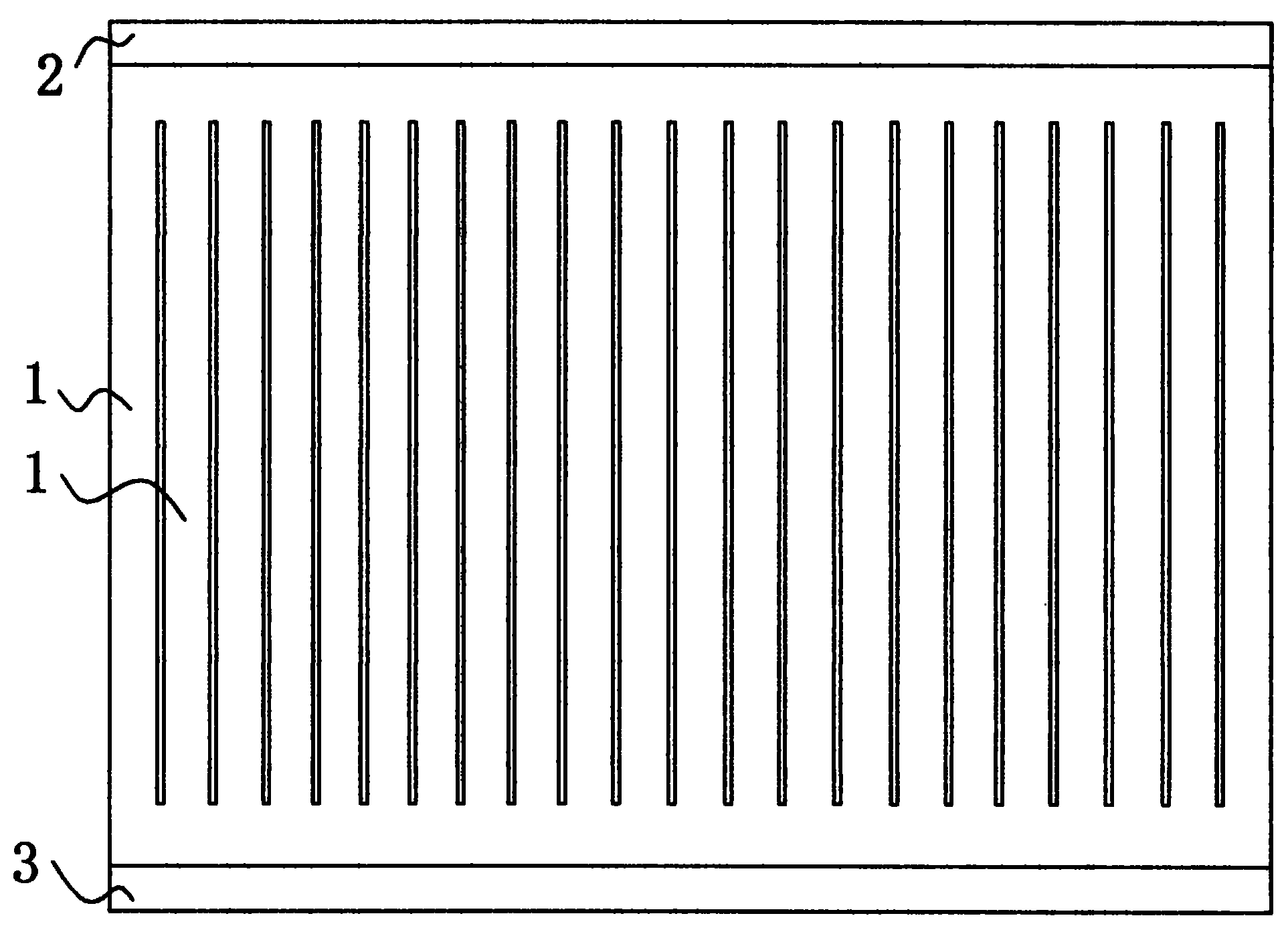

为实现上述目的，本实用新型采用以下技术方案：一种用于污水处理的微 生物填料，由若干微生物处理片并排而成，所述微生物处理片的上下两端设有 弯曲折返部，上端的弯曲折返部依次连为一体，下端的弯曲折返部也依次连为 一体，连为一体的弯曲折返部内有贯穿其左右的孔洞。
所述微生物处理片由膨松界面和膨松料面粘结而成。
所述膨松界面主要成分是涤纶;膨松料面主要成分是丁晴橡胶类和聚氨脂 类。
由于微生物处理片有一定的厚度，根据氧的传递梯度，微生物处理片由一 面至另一面依次为好氧层、兼氧层、厌氧层、兼氧层、好氧层五个生物反应层 面。
本实用新型与现有技术相比，首先由于微生物处理片由膨松界面和膨松料 面粘结而成，抗拉强度大、孔隙率和表面积高、微生物挂膜快、生物量大，因 此提高了氧转化率;另外，本填料由好氧、兼氧、厌氧、兼氧、好氧五个生物 层面组成，硝化与反硝化生物反应在同一生物反应器中完成，硝化反应消耗碱 度，反硝化释放碱度，可以节省混合液回流费用，降低能耗，具有很高的污水 处理效率，可节省50%以上的动力能源;第二，由于微生物处理片的两面使用不 同材质，因而能形成一面成为微生物载体、另一面成为微生物及浮游动物载体 的效果，从而增加水体生物量与生物多样性，达到优化水生生态系统结构，提 高污染物去除效率的效果;第三，本实用新型结构简单，而且安装方便。
