申请日2006.10.30
公开(公告)日2008.01.23
IPC分类号F04D29/24
摘要
一种污水处理泵的水叶改良，包含一上板及数呈放设状排列的弧形叶片;上板为与马达的主轴垂直连结的圆形板体，其中心处设有套轴孔及键槽;叶片，一体成型于上板的下端面，叶片的高度设为不一致。由高度不一致的叶片，可将污水槽的沉淀物吸入污水处理泵下座绞碎，并且高压抛出污水槽外部。
权利要求书
1.一种污水处理泵的水叶改良，包含一上板及数呈放射状排列的弧形叶片;上板 为与马达的主轴垂直连结的圆形板体，其中心处设有套轴孔及键槽;叶片，一体成型于 上板的下端面，其特征在于：
叶片的高度设为不一致。
2.根据权利要求1所述的污水处理泵的水叶改良，其特征在于：叶片(22-1)、(22-2) 及叶片(22-6)、(22-7)的高度一致为最短，叶片(22-3)、(22-5)、(22-8)、(22-90)的 高度一致为居中，叶片(22-4)、(22-9)的高度一致为最长。
3.根据权利要求1所述的A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污水处理泵的水叶改良，其特征在于：叶片(22-3)、 (22-5)、(22-8)、(22-90)及叶片(22-4)、(22-9)的内缘设有斜面。
说明书
污水处理泵的水叶改良
技术领域
本实用新型涉及一种水叶改良，尤其涉及一种可将进入污水槽的沉淀物吸入污水处 理泵下座内部绞碎，并且高压抛出的污水处理泵的水叶改良。
背景技术
现有污水处理泵，请参阅图1，其主轴11与马达12连结，且主轴11由外而内依 序套固连结有搅磨轮13、下叶桨14及上叶桨15;当马达12启动，搅磨轮13、下叶桨 14及上叶桨15受主轴11驱动旋转，且搅磨轮13、下叶桨14及上叶桨15转动产生的 水流可将污水槽的沉淀物吸入下座16内部，当沉淀物经过下座16的下入口，搅磨轮 13可将沉淀物绞碎，当碎裂的沉淀物经过下座16的下叶桨室141进入上叶桨室151， 由上叶桨15转动的离心力，将碎裂的沉淀物抛出。
请参阅图2及图3，上述的上叶桨151，由上板15及数个采用等间距放射状排列的 弧形叶片(1512)一体成型，各叶片(1512)的高度设为一致，所以抓物的稳固性低， 当叶片(1512)无法确实产生抓紧碎裂物的功能，欲将碎裂的沉淀物以离心力抛出下座， 则有效率不彰的使用瓶颈。
实用新型内容
本实用新型的目的在于，克服上述已公开前案实际使用面临的种种问题，提供一种 污水处理泵的水叶，其呈放射状排列的弧形叶片高度依序设为至少三种，则旋转中叶片 的抓物稳固性高，当叶片确实产生抓紧碎裂物的功能，结合旋转产生的离心力可将碎裂 的沉淀物高压抛出下座。
本实用新型是采用以下技术手段实现的：

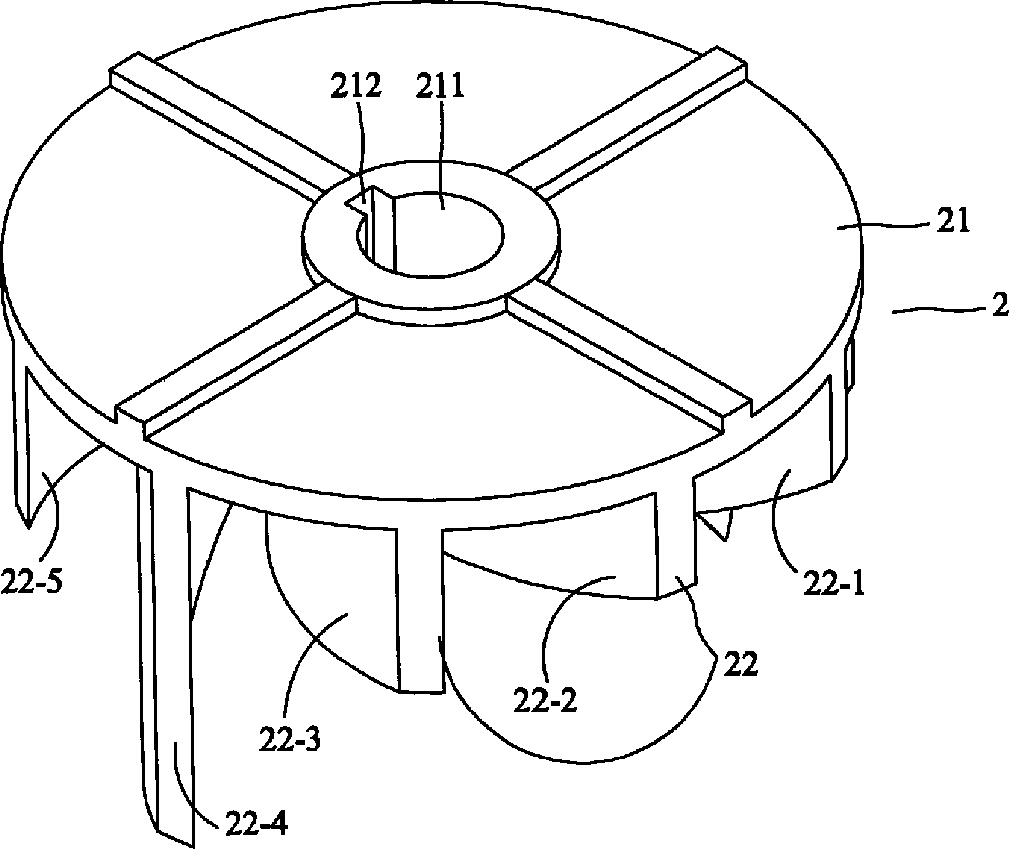

一种污水处理泵的水叶改良，包含一上板及数呈放设状排列的弧形叶片;上板为与 马达的主轴垂直连结的圆形板体，其中心处设有套轴孔及键槽;叶片，一体成型于上板 的下端面，叶片的高度设为不一致。由高度不一致的叶片，可将污水槽的沉淀物吸入污 水处理泵下座绞碎，并且高压抛出污水槽外部。
其中叶片22-1、22-2及叶片22-6、22-7的高度一致为最短，叶片22-3、22-4、 22-8、22-90的高度一致为居中，叶片22-4、22-9的高度一致为最长。
其中叶片22-3、22-5、22-8、22-90及叶片22-4、22-9的内缘设有斜面。
本实用新型与现有技术相比，具有以下明显的优势和有益效果：
1、本实用新型污水处理泵的水叶改良，其结构特征与技术内容，见诸同范畴产品 未曾思及、作为的新颖性，系为具备新型专利要件的水叶结构创新。
2、本实用新型污水处理泵的水叶改良，其呈放射状排列的弧形叶片高度依序设为 至少三种，则旋转中叶片的碎物及抓物功效增进，当叶片确实产生碎物及抓物的功能， 再结合水叶旋转产生的离心力，可将碎裂的沉淀物高压抛出污水处理泵的下座。
3、本实用新型污水处理泵的水叶改良，其水叶的构造精简、进步，且碎物及高压 抛物的功效大幅确实，系为符合产业利用性及具有新颖性的水叶结构创新。
