申请日2006.10.30
公开(公告)日2007.10.24
IPC分类号B01D36/00
摘要
一种室内生活废水再利用智能节水装置，包括储水箱体，其特征在于所述储水箱体上开设有废水进口和用水出口，废水进口经过一过滤箱体后与储水箱相通。所述的废水进口位于储水箱的上端部，废水进口内的储水箱体上设有一过滤箱体放置槽，槽体的一侧开设过滤水出孔。该室内生活废水再利用智能节水装置结构简单实用，通过对部分生活用水的物理过滤进行其它有效利用，有效减少了部分仍很清洁的水的浪费，可为家庭节省大量生活用水，同时能够产生很好的社会效益。
权利要求书
1.一种室内生活废水再利用智能节水装置，包括储水箱体，其特征在于所 述储水箱体上开设有废水进口和用水出口，废水进口经过一过滤箱体后与储水 箱相通。
2.根据权利要求1所述的一种室内生活废水再利用智能节水装置，其特征 在于所述的废水进口位于储水箱的上端部，废水进口内的储水箱体上设有一过 滤箱体放置槽，槽体的一侧开设过滤水出孔。
3.根据权利要求1所述的一种室内生活废水再利用智能节水装置，其特征 在于所述的过滤箱体为具有中间隔层的长方体形箱体，其箱体的一侧开设有废 进水口，中间隔层为粗过滤网，另一侧箱体为细过滤网。
4.根据权利要求1所述的一种室内生活废水再利用智能节水装置，其特征 在于所述的过滤箱体为具有中间隔层的长方体形箱体，其箱体的一侧开设有废 进水口，中间隔层依次设有粗过滤网、中过滤网，另一次的箱体为细过滤网。
5.根据权利要求1所述的一种室内生活A style="TEXT-DECORATION: none" href="http://www.dowater.com/">废水再利用智能节水装置，其特征 在于所述储水箱体的底部还设有废水排出口，废水排出口由单向阀控制，单向 阀门通过一铰链与“V”形驱动连杆的一端连接，“V”形驱动连杆的顶点铰接 固定在箱体上，另一端设置有水浮体。
6.根据权利要求5所述的一种室内生活废水再利用智能节水装置，其特征 在于所述储水箱体的顶部还设有自来水进水口，自来水进水口的开闭所述的“V” 形驱动连杆控制。
7.根据权利要求1所述的一种室内生活废水再利用智能节水装置，其特征 在于所述储水箱体上还设置一自来水进水口。
说明书

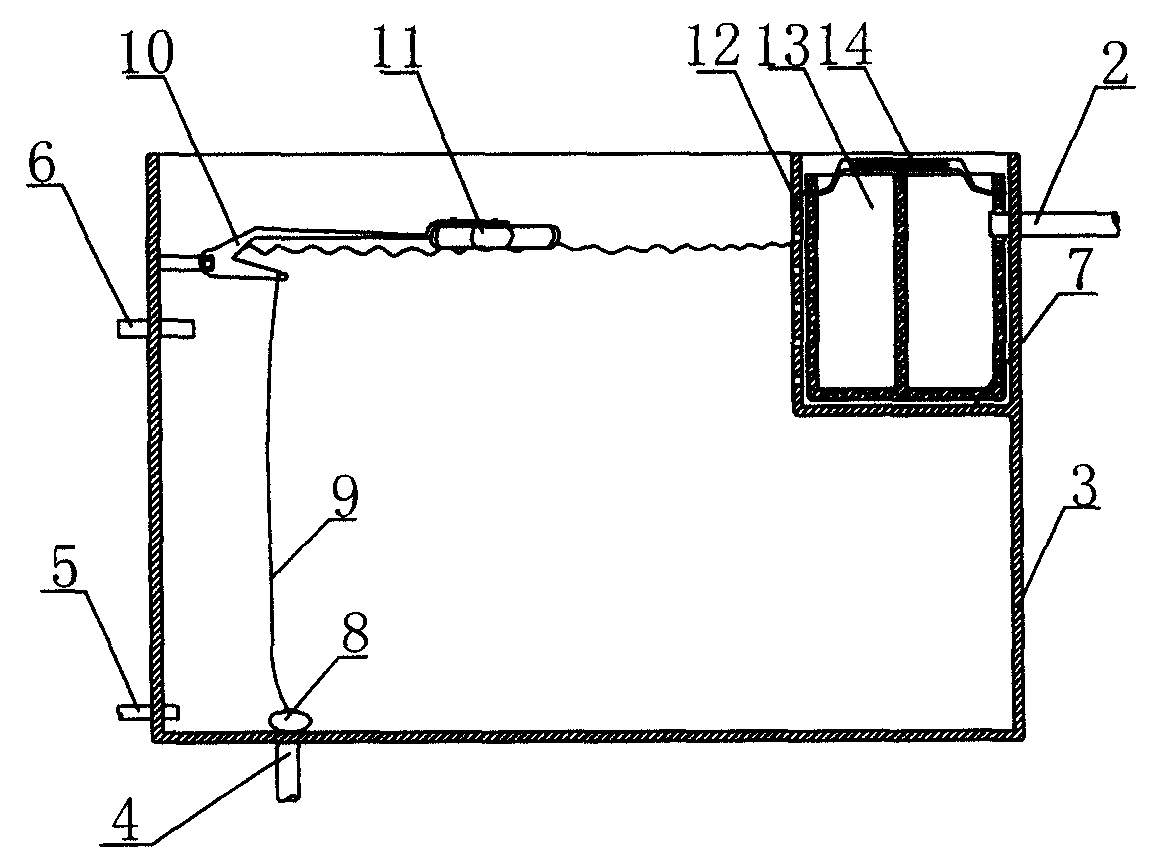

一种室内生活废水再利用智能节水装置
技术领域
本实用新型属于节水循环利用装置，尤其涉及一种各种室内生活废水的再 利用智能节水装置。
背景技术
人们的日常生活用水，特别是城市家庭的用水量很大，随着日益严峻的城 市用水状况，水资源越来越匮乏。同时家庭用水中的洗涮用水，包括洗脸、洗 手、洗菜、洗衣用水等一次使用后就直接排入下水道，造成很大的可再利用水 的浪费。但这些用水由于含有不同的异物和杂质，可能会堵塞下水管道，因此 又不能直接用于冲便用水和其他用途，如地面的清理、花草的浇灌等等。
如何采用简单的装置对仍然洁净的生活用水进行回收，并经过简单的处理 直接用作其他的生活用水，是解决现有家庭生活用水消耗量大的最佳方式。
实用新型内容
本实用新型的目的是提供一种结构简单、可对回收水进行简单预处理达到 部分其他生活用水标准的室内生活废水再利用智能节水装置。
为实现上述发明目的，本实用新型采用的技术方案如下：
一种室内生活废水再利用智能节水装置，包括储水箱体，其特征在于所述 储水箱体上开设有废水进口和用水出口，废水进口经过一过滤箱体后与储水箱 相通。
所述的废水进口位于储水箱的上端部，废水进口内的储水箱体上设有一过 滤箱体放置槽，槽体的一侧开设过滤水出孔。
所述的过滤箱体为具有中间隔层的长方体形箱体，其箱体的一侧开设有废 进水口，中间隔层为粗过滤网，另一侧箱体为细过滤网。
所述的过滤箱体为具有中间隔层的长方体形箱体，其箱体的一侧开设有废 进水口，中间隔层依次设有粗过滤网、中过滤网，另一次的箱体为细过滤网。
所述储水箱体的底部还设有废水排出口，废水排出口由单向阀控制，单向 阀门通过一铰链与“V”形驱动连杆的一端连接，“V”形驱动连杆的顶点铰接 固定在箱体上，另一端设置有水浮体。
所述储水箱体的顶部还设有自来水进水口，自来水进水口的开闭所述的“V” 形驱动连杆控制。
所述储水箱体上还设置一自来水进水口。
室内生活废水再利用智能节水装置的储水箱体可安装在洗涮用容器和冲便 器之间，其废水进水口高度低于洗涮用容器的出水高度，储水箱体的用水出口 高度高于坐便器冲水的进水口高度。平时的洗手、洗菜、洗衣用的部分较洁净 的可再利用水通过管道由废水进口进入储水箱体的过滤箱体，依次经过粗过滤 和细过滤，将废水中的颗粒物和杂质进行滤除，经过过滤后的可再利用水保留 在储水箱体中，供冲便池、地面清理或花草灌溉使用。
过滤箱体放置在储水箱体上端的过滤箱体放置槽内，当其内的过滤杂物较 多时，可以拿出，进行必要的清理。
为了防止储水箱体内储存的过滤水因过多而溢出，在储水箱体的底部还克 开设有废水排水口，废水排水口的单向阀门开关由水位的高低控制，当水位上 升到一定高度，相应的水浮体也上升，“V”形驱动连杆拉动铰链，从而打开单 向阀门，将多余的水排到下水道中。同时对储水箱体进行清理时，也可由此将 清理的废水排出，保持储水箱体内的清洁。
为了补充储水箱内储水的用水不足，在储水箱体上端还可开设一自来水进 口，对水量进行必要的补充，最好的方式是用“V”形驱动连杆同时控制自来水 管的关闭，当储水箱体内水位下降到到一定高度时，“V”形驱动连杆一端通过 铰链的联动将自来水管打开进行水位补充。
本实用新型的有益效果在于，该室内生活废水再利用智能节水装置结构简 单实用，通过对部分生活用水的物理过滤进行其它有效利用，有效减少了部分 仍很清洁的水的浪费，可为家庭节省大量生活用水，同时能够产生很好的社会 效益。
