申请日2018.03.13
公开(公告)日2018.11.30
IPC分类号C02F9/12; C02F103/10
摘要
本实用新型提供了一种油田污水回注过滤系统，其包括沉淀池、第一泵、粗滤机构、第二泵、精滤机构、辅助罐、第三泵及第四泵。粗滤机构包括粗滤罐、上粗滤组件及下粗滤组件。下粗滤组件设置在粗滤罐内且位于上粗滤组件下方，并包括纤维编织的纤维过滤层及与纤维过滤层相连的连杆，且连杆能够带动纤维过滤层沿上下移动。第一泵连通沉淀池及粗滤罐的入口。精滤机构包括精滤罐以及设置于精滤罐中部的滤膜，滤膜将精滤罐分割为上腔体和下腔体。第二泵连通粗滤罐的出口以及精滤罐的上腔体的入口。辅助罐内收容有助膜剂且与精滤罐的上腔体的入口连通。第三泵将精滤罐的下腔体内的部分水压入上腔体。第四泵与精滤罐的下腔体相连并将过滤后的水回注到地层。
权利要求书

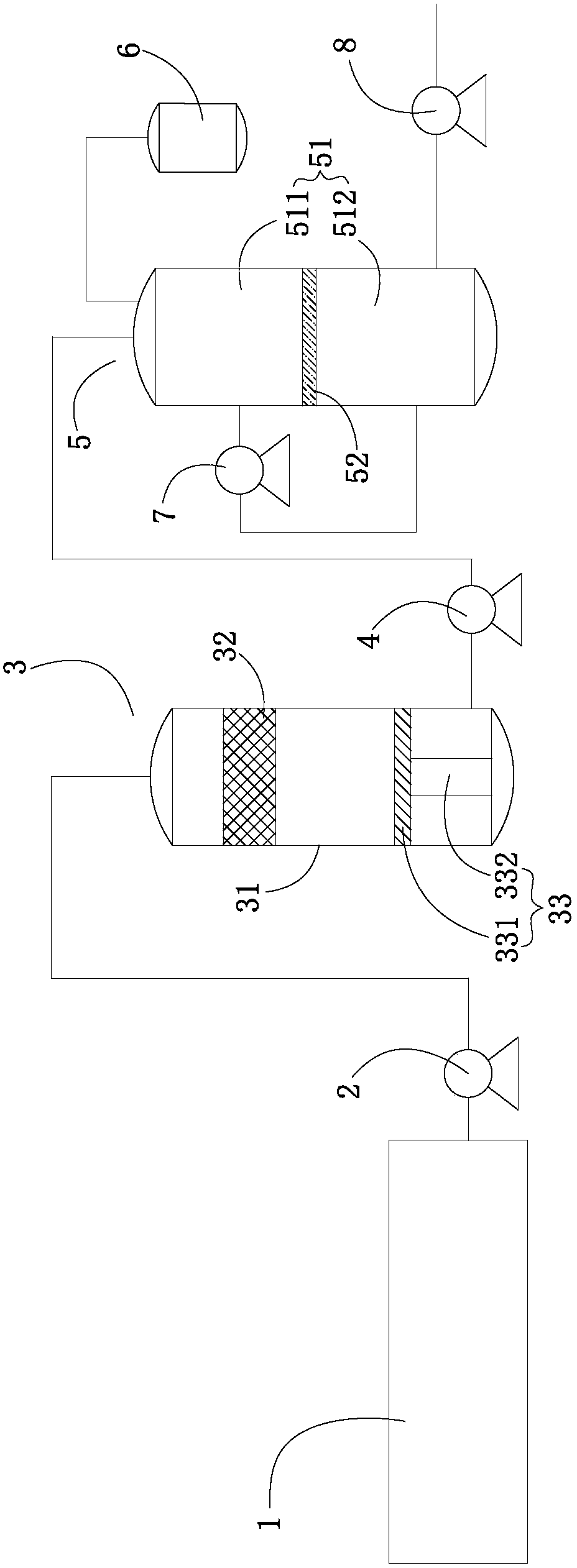

1.一种油田污水回注过滤系统，其特征在于，包括沉淀池(1)、第一泵(2)、粗滤机构(3)、第二泵(4)、精滤机构(5)、辅助罐(6)、第三泵(7)以及第四泵(8);
粗滤机构(3)包括粗滤罐(31)、上粗滤组件(32)以及下粗滤组件(33);
粗滤罐(31)具有顶部的入口、底部的出口以及中部的半圆形缺口(311);
上粗滤组件(32)包括固定架(321)、滤网(322)、磁铁矿层(323)、核桃壳层(324);固定架(321)具有主体(3211)以及从主体(3211)上延伸出的钩部(3212)，且固定架(321)的主体(3211)的形状与粗滤罐(31)的缺口(311)对应;滤网(322)固定于固定架(321)的钩部(3212)，且围成一个空腔(3221);磁铁矿层(323)和核桃壳层(324)收容于空腔(3221)内并沿上下分层布置;
滤网(322)、磁铁矿层(323)、核桃壳层(324)能够经由缺口(311)插入到粗滤罐(31)内并形成过滤层，固定架(321)的主体(3211)将缺口(311)密封;
下粗滤组件(33)设置在粗滤罐(31)内且位于上粗滤组件(32)下方，并包括纤维编织的纤维过滤层(331)以及与纤维过滤层(331)相连的连杆(332)，且连杆(332)能够带动纤维过滤层(331)沿上下移动;
第一泵(2)连通沉淀池(1)以及粗滤罐(31)的入口;
精滤机构(5)包括精滤罐(51)以及设置于精滤罐(51)中部的滤膜(52)，滤膜(52)将精滤罐(51)分割为上腔体(511)和下腔体(512);
第二泵(4)连通粗滤罐(31)的出口以及精滤罐(51)的上腔体(511)的入口;
辅助罐(6)内收容有助膜剂且与精滤罐(51)的上腔体(511)的入口连通;
第三泵(7)将精滤罐(51)的下腔体(512)内的部分水压入上腔体(511);
第四泵(8)与精滤罐(51)的下腔体(512)相连并将过滤后的水回注到地层。
2.根据权利要求1所述的油田污水 回注过滤系统，其特征在于，固定架(321)的主体(3211)与粗滤罐(31)枢转连接。
3.根据权利要求1所述的油田污水回注过滤系统，其特征在于，滤膜(52)为钛金属膜。
4.根据权利要求1所述的油田污水回注过滤系统，其特征在于，连杆(332)与粗滤罐(31)外的气缸连接。
说明书
油田污水回注过滤系统
技术领域
本实用新型涉及油田污水回注领域，尤其涉及一种油田污水回注过滤系统。
背景技术
油田污水主要包括原油脱出水、钻井污水以及其他类型的含油污水。当油田需要注水时，如果直接将油田污水回注到地层，会对地层产生严重的伤害。因此，只有在过滤出污水中的悬浮物、油等多种污染物之后才能回注到地层。但是现有的过滤系统无法过滤的精度低，无法达到回注标准。
实用新型内容
鉴于背景技术中存在的问题，本实用新型的目的在于提供一种油田污水回注过滤系统，其能过滤油田污水中的固体悬浮物、游离油、大分子胶体物质等污染物，并能够将符合标准的水回注到地层。
为了实现上述目的，本实用新型提供了一种油田污水回注过滤系统，其包括沉淀池、第一泵、粗滤机构、第二泵、精滤机构、辅助罐、第三泵以及第四泵。
粗滤机构包括粗滤罐、上粗滤组件以及下粗滤组件。粗滤罐具有顶部的入口、底部的出口以及中部的半圆形缺口。上粗滤组件包括固定架、滤网、磁铁矿层、核桃壳层。固定架具有主体以及从主体上延伸出的钩部，且固定架的主体的形状与粗滤罐的缺口对应;滤网固定于固定架的钩部，且围成一个空腔;磁铁矿层和核桃壳层收容于空腔内并沿上下分层布置。滤网、磁铁矿层、核桃壳层能够经由缺口插入到粗滤罐内并形成过滤层，固定架的主体将缺口密封。
下粗滤组件设置在粗滤罐内且位于上粗滤组件下方，并包括纤维编织的纤维过滤层以及与纤维过滤层相连的连杆，且连杆能够带动纤维过滤层沿上下移动。
第一泵连通沉淀池以及粗滤罐的入口。
精滤机构包括精滤罐以及设置于精滤罐中部的滤膜，滤膜将精滤罐分割为上腔体和下腔体。第二泵连通粗滤罐的出口以及精滤罐的上腔体的入口。辅助罐内收容有助膜剂且与精滤罐的上腔体的入口连通。第三泵将精滤罐的下腔体内的部分水压入上腔体。第四泵与精滤罐的下腔体相连并将过滤后的水回注到地层。
进一步地，固定架的主体与粗滤罐枢转连接。滤膜可为钛金属膜。连杆与粗滤罐外的气缸连接。
本实用新型的有益效果如下：在根据本实用新型的油田污水回注过滤系统中，油田采出的污水经由采出水泵输送至沉淀池中，污水中较大的固体颗粒会沉降到沉淀池底部。去除沉积物后，第一泵将经过沉淀的污水输送到粗滤罐顶部的开口，污水自上而下流动并依此穿过上粗滤组件的磁铁矿层、核桃壳层以及滤网，并吸附污水中的细小固体颗粒和油相液滴。穿过上粗滤组件的污水流动到纤维过滤层上，连杆向上驱动纤维过滤层移动并挤压污水，污水在压力作用下穿过纤维过滤层，从而进一步去除污水中的固体颗粒和油相液滴。经过纤维过滤层过滤的污水在第二泵的驱动下流入精滤罐的上腔体，并穿过滤膜进行过滤，从而进一步去除污水中的固体悬浮物、游离油、大分子胶体物质等污染物，从而得到符合标准的水。第四泵将过滤达标的水回注到地层。
其中，由于上粗滤组件是通过粗滤罐的缺口插入到粗滤罐内的，因此，当上粗滤组件使用一段时间后，可以将上粗滤组件从粗滤罐中拉出，从固定架上取下滤网以及收容于滤网内的磁铁矿层、核桃壳层，并将新的滤网挂到固定架的钩部上，重新插入到粗滤罐内。因此，本实用新型的油田污水回注过滤系统更换滤网、磁铁矿层及核桃壳层的工艺简单，从而提高过滤效率并降低成本。
第三泵可将精滤罐的下腔体内的部分水压入上腔体，从而提高上腔体内的水压，以促使水穿过滤膜。
通过调整纤维编织的的孔隙来调节纤维过滤层的过滤精度。
在对污水过滤前，预先将辅助罐内的助膜剂通入上腔体并覆盖滤膜的表面，从而提高滤膜过滤的精度。
