申请日2018.03.11
公开(公告)日2018.06.19
IPC分类号C02F9/10
摘要
本发明公开了环保技术领域的一种有机物选择分离过滤式污水处理装置，所述液压杆的左右两侧均设置有连接块，所述连接块均通过相匹配的固定螺钉与螺钉孔活动连接处理装置的后端面顶部，所述液压杆的前端面顶部设置有电机室，所述电机室的内腔设置有电机，所述电机的顶部设置有电机轴，所述定位块均通过相匹配的固定螺栓与螺纹孔活动连接搅动棒，所述过滤室的底部设置有积水室，且过滤室与积水室的连接处设置有过滤网板，而过滤网板中心处设置有转轴，便于进行安装与清洗，设置了吸风机组来将处理装置处理污水时产生的臭味吸收，再通过吸气罩与软管将臭气传输到集气罐进行集中处理。
权利要求书

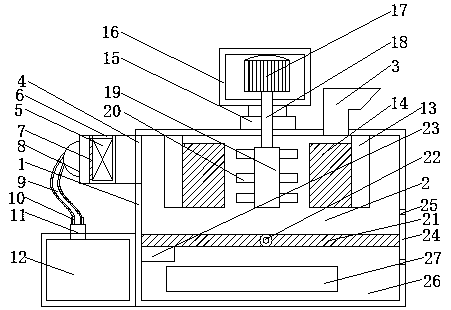

1.一种有机物选择分离过滤式污水处理装置，包括处理装置(1)，其特征在于：所述处理装置(1)的内腔顶部设置为过滤室(2)，所述过滤室(2)的顶部右侧设置有入水口(3)，所述过滤室(2)的左侧顶部设置有排风窗(4)，所述排风窗(4)的左侧设置有吸风机组(5)，所述吸风机组(5)的顶部左侧设置有散热口(6)，所述吸风机组(5)的左侧设置有出风口(7)，所述出风口(7)的左侧设置有吸气罩(8)，所述吸气罩(8)的左侧设置有软管(9)，所述软管(9)远离吸气罩(8)的一端通过相匹配的螺纹接口(10)与固定螺纹接口(11)活动连接集气罐(12)，所述过滤室(2)的顶部左右两侧均设置有固定杆(13)，所述固定杆(13)的相对面均设置有滑槽(131)，两组所述固定杆(13)均通过相匹配的滑槽(131)与滑条(142)活动连接滤网框架(141)，所述滤网框架(141)上均设置有滤网(14)，所述处理装置(1)的后端面顶部设置有定位板(101)，所述定位板(101)的顶部设置有液压杆(15)，所述液压杆(15)的左右两侧均设置有连接块(151)，所述连接块(151)均通过相匹配的固定螺钉(152)与螺钉孔活动连接处理装置(1)的后端面顶部，所述液压杆(15)的前端面顶部设置有电机室(16)，所述电机室(16)的内腔设置有电机(17)，所述电机(17)的顶部设置有电机轴(18)，且电机轴(18)远离电机(17)的一端贯穿电机室(16)与处理装置(1)设置在过滤室(2)的顶部，所述电机轴(18)的底部设置有传动杆(19)，所述传动杆(19)的左右两侧从上到下依次设置有搅动棒(20)，且搅动棒(20)的相对面顶部与底部均设置有定位块(201)，所述定位块(201)均通过相匹配的固定螺栓(202)与螺纹孔活动连接搅动棒(20)，所述过滤室(2)的底部设置有积水室(26)，且过滤室(2)与积水室(26)的连接处设置有过滤网板(21)，所述过滤网板(21)的中心设置有转轴(22)，所述积水室(26)的左侧顶部设置有与过滤网板(21)相匹配的限位块(23)，所述过滤网板(21)的右侧设置有连接板(24)，所述处理装置(1)右侧顶部设置有与连接板(24)相匹配的开口(25)，所述积水室(26)的后端面上设置有加热棒元件(27)，所述处理装置(1)后端面底部设置有电器元件(271)，且加热棒元件(27)与电器元件(271)电性连接。
2.根据权利要求1所述的一种有机物选择分离过滤式污水处理装置，其特征在于：所述限位块(23)的顶部与过滤网板(21)底部左侧连接处设置有相匹配的磁石层。
3.根据权利要求1所述的一种有机物选择分离过滤式污水处理装置，其特征在于：所述连接板(24)的顶部与底部均设置有橡胶层，且连接板(24)与过滤网板(21)为一体成型结构。
4.根据权利要求1所述的一种有机物选择分离过滤式污水 处理装置，其特征在于：所述滤网框架(141)均为不锈钢制成，且滤网框架(141)的表面均喷涂有抗腐蚀层。
5.根据权利要求1所述的一种有机物选择分离过滤式污水处理装置，其特征在于：所述搅动棒(20)共设置有两组，且每组共设置有三组搅动棒(20)，所述搅动棒(20)的表面均匀的设置有凹槽。
6.根据权利要求1所述的一种有机物选择分离过滤式污水处理装置，其特征在于：所述过滤网板(21)内设置有过滤层，且过滤层内填充有活性炭颗粒。
7.根据权利要求1-6所述的一种有机物选择分离过滤式污水处理装置，其特征在于：一种有机物选择分离过滤式污水处理装置及处理方法包括如下步骤：
S1：通过外接电源控制开关，检测吸风机组(5)与电机(17)是否正常运行，检测加热棒元件(27)与电器元件(271)是否正常运行，检测滤网(14)与固定杆(13)之间的连接是否稳定，检测过滤网板(21)是否安装好，检测连接板(24)与开口(25)的连接处是否达到密封状态，防止使用时造成漏水现象，检测螺纹接口(10)与固定螺纹接口(11)的连接是否稳定;
S2：检测后通过电机(17)通过电机轴(18)带动传动杆(19)进行转动，从而使搅动棒(20)开始工作，通过外接电源控制开启吸风机组(5)，使吸风机组(5)开始工作，通过入水口(3)将污水输入到过滤室(2);
S3：液压杆(15)会通过升降带动电机室(16)进行升降，从而使传动杆(19)与搅动棒(20)在过滤室(2)内进行上下移动，更好的搅拌污水，搅动棒(20)与传动杆(19)通过电机轴(18)带动后，开始转动，通过离心力将污水中的杂质通过滤网(14)过滤，而污水会通过过滤网板(21)再次过滤，而在过滤网板(21)中设置有活性炭颗粒过滤层，再次进行过滤处理污水;
S4：当污水进行处理后，通过过滤网板(21)进入到积水室(26)，通过电器元件(271)与加热棒元件(27)之间的电性连接，使加热棒元件(27)通过电进行加热，从而通过高温处理净化污水;
S5：在处理污水时会产生大量的臭气，吸风机组(5)通过排风窗(4)将过滤室(2)内产生的臭气吸附，通过出风口(7)与吸气罩(8)由软管(9)将臭气传输到集气罐(12)，将臭气进行集中处理;
S6：在处理完本次需要处理的污水后，如果要进行处理装置(1)的清洗，可通过滑条(142)将滤网框架(141)从固定杆(13)上设置的滑槽(131)上抽出进行清洗;
S7：将固定搅动棒(20)与传动杆(19)之间的固定螺栓(202)拆卸，即可将搅动棒(20)拆卸下来，进行清洗;
S8：通过连接板(24)将过滤网板(21)抽出，进行清洗，在清洗过滤网板(21)时如果清洗不方便，可通过转轴(22)将过滤网板(21)进行折叠，即可完成处理装置(1)的清洗。
说明书
一种有机物选择分离过滤式污水处理装置及处理方法
技术领域
本发明涉及环保技术领域，具体为一种有机物选择分离过滤式污水处理装置及处理方法。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业，目前，使用的污水处理设备有多种，通常包括好氧池、沉淀池、过滤池及 其管网和动力设备，因此设备存在着结构庞大、操作复杂、安装成本高、占地 面积大、工艺流程长、能耗高的问题，所以只能适用于城市污水处理厂，不适用于工矿企业、小城镇、学校等缺乏管网收集或无法集中处理的领域，另外，在这种污水处理设备中，不管是否能够回收利用，污水一并排放到处理设备中，所以，污水排放量大，不仅加大了能耗，而且达不到减排的目的，目前，在污水缺乏管网收集或无法集中处理的领域，污水仍随意排放，导致环境的污染 ，特别在雨季，污水可遍地流。
根据中国专利申请：CN201520153196.8，提出的一种有机物选择分离过滤式污水处理装置，包括框体、挡板装置、进液装置、离心装置、集液装置、加热块及收液装置，但该装置，结构复杂，在长时间使用后，对与装置的清洗跟换复杂，同时在处理污水时产生的臭气，没有做出相应的处理，为此我们提出一种有机物选择分离过滤式污水处理装置。
发明内容
本发明的目的在于提供一种有机物选择分离过滤式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种有机物选择分离过滤式污水处理装置，包括处理装置，所述处理装置的内腔顶部设置为过滤室，所述过滤室的顶部右侧设置有入水口，所述过滤室的左侧顶部设置有排风窗，所述排风窗的左侧设置有吸风机组，所述吸风机组的顶部左侧设置有散热口，所述吸风机组的左侧设置有出风口，所述出风口的左侧设置有吸气罩，所述吸气罩的左侧设置有软管，所述软管远离吸气罩的一端通过相匹配的螺纹接口与固定螺纹接口活动连接集气罐，所述过滤室的顶部左右两侧均设置有固定杆，所述固定杆的相对面均设置有滑槽，两组所述固定杆均通过相匹配的滑槽与滑条活动连接滤网框架，所述滤网框架上均设置有滤网，所述处理装置的后端面顶部设置有定位板，所述定位板的顶部设置有液压杆，所述液压杆的左右两侧均设置有连接块，所述连接块均通过相匹配的固定螺钉与螺钉孔活动连接处理装置的后端面顶部，所述液压杆的前端面顶部设置有电机室，所述电机室的内腔设置有电机，所述电机的顶部设置有电机轴，且电机轴远离电机的一端贯穿电机室与处理装置设置在过滤室的顶部，所述电机轴的底部设置有传动杆，所述传动杆的左右两侧从上到下依次设置有搅动棒，且搅动棒的相对面顶部与底部均设置有定位块，所述定位块均通过相匹配的固定螺栓与螺纹孔活动连接搅动棒，所述过滤室的底部设置有积水室，且过滤室与积水室的连接处设置有过滤网板，所述过滤网板的中心设置有转轴，所述积水室的左侧顶部设置有与过滤网板相匹配的限位块，所述过滤网板的右侧设置有连接板，所述处理装置右侧顶部设置有与连接板相匹配的开口，所述积水室的后端面上设置有加热棒元件，所述处理装置后端面底部设置有电器元件，且加热棒元件与电器元件电性连接。
优选的，所述限位块的顶部与过滤网板底部左侧连接处设置有相匹配的磁石层。
优选的，所述连接板的顶部与底部均设置有橡胶层，且连接板与过滤网板为一体成型结构。
优选的，所述滤网框架均为不锈钢制成，且滤网框架的表面均喷涂有抗腐蚀层。
优选的，所述搅动棒共设置有两组，且每组共设置有三组搅动棒，所述搅动棒的表面均匀的设置有凹槽。
优选的，所述过滤网板内设置有过滤层，且过滤层内填充有活性炭颗粒。
优选的，一种有机物选择分离过滤式污水处理装置及处理方法包括如下步骤：
S1：通过外接电源控制开关，检测吸风机组与电机是否正常运行，检测加热棒元件与电器元件是否正常运行，检测滤网与固定杆之间的连接是否稳定，检测过滤网板是否安装好，检测连接板与开口的连接处是否达到密封状态，防止使用时造成漏水现象，检测螺纹接口与固定螺纹接口的连接是否稳定;
S2：检测后通过电机通过电机轴带动传动杆进行转动，从而使搅动棒开始工作，通过外接电源控制开启吸风机组，使吸风机组开始工作，通过入水口将污水输入到过滤室;
S3：液压杆会通过升降带动电机室进行升降，从而使传动杆与搅动棒在过滤室内进行上下移动，更好的搅拌污水，搅动棒与传动杆通过电机轴带动后，开始转动，通过离心力将污水中的杂质通过滤网过滤，而污水会通过过滤网板再次过滤，而在过滤网板中设置有活性炭颗粒过滤层，再次进行过滤处理污水;
S4：当污水进行处理后，通过过滤网板进入到积水室，通过电器元件与加热棒元件之间的电性连接，使加热棒元件通过电进行加热，从而通过高温处理净化污水;
S5：在处理污水时会产生大量的臭气，吸风机组通过排风窗将过滤室内产生的臭气吸附，通过出风口与吸气罩由软管将臭气传输到集气罐，将臭气进行集中处理;
S6：在处理完本次需要处理的污水后，如果要进行处理装置的清洗，可通过滑条将滤网框架从固定杆上设置的滑槽上抽出进行清洗;
S7：将固定搅动棒与传动杆之间的固定螺栓拆卸，即可将搅动棒拆卸下来，进行清洗;
S8：通过连接板将过滤网板抽出，进行清洗，在清洗过滤网板时如果清洗不方便，可通过转轴将过滤网板进行折叠，即可完成处理装置的清洗。
与现有技术相比，本发明的有益效果是：
1、该有机物选择分离过滤式污水处理装置，结构简单，操作方便，在过滤室中设置了两组可拆卸的滤网，便于了长时间使用后清洗跟换滤网，而通过滑条与相匹配的滑槽和固定杆进行连接，便于的拆卸;
2、在过滤室与积水室之间设置了可抽拉出的过滤网板，过滤网板的右侧设置了与开口相匹配的连接板，增加了密封性，避免使用时造成漏水的现象，而过滤网板中心处设置有转轴，便于进行安装与清洗;
3、设置了吸风机组来将处理装置处理污水时产生的臭味吸收，再通过吸气罩与软管将臭气传输到集气罐进行集中处理。
