申请日2018.10.15
公开(公告)日2019.02.01
IPC分类号C02F1/24
摘要
本发明涉及一种用于处理污水的高效型气浮系统，包括气浮池、气浮机、进气管、进水管、出水管、顶板、控制器、第一电机、第一驱动轴、分布机构、搅动机构和若干支柱，分布机构包括两个分布板和两个分布组件，搅动机构包括第一锥齿轮和两个搅动组件，搅动组件包括第二锥齿轮、转轴、套环、支架和两个搅动板，该用于处理污水的高效型气浮系统通过搅动机构对污水的底部搅动，便于其浮出底部的沉降物随气浮机产生的气泡向上浮动，改善了净化效果，不仅如此，通过分布机构对气浮机产生的气泡位置进行分布，使得气泡均匀分布在污水的各处，与悬浮颗粒接触，带动其上升至污水液面形成浮渣，从而提高了污水处理效率和设备的实用性。
权利要求书

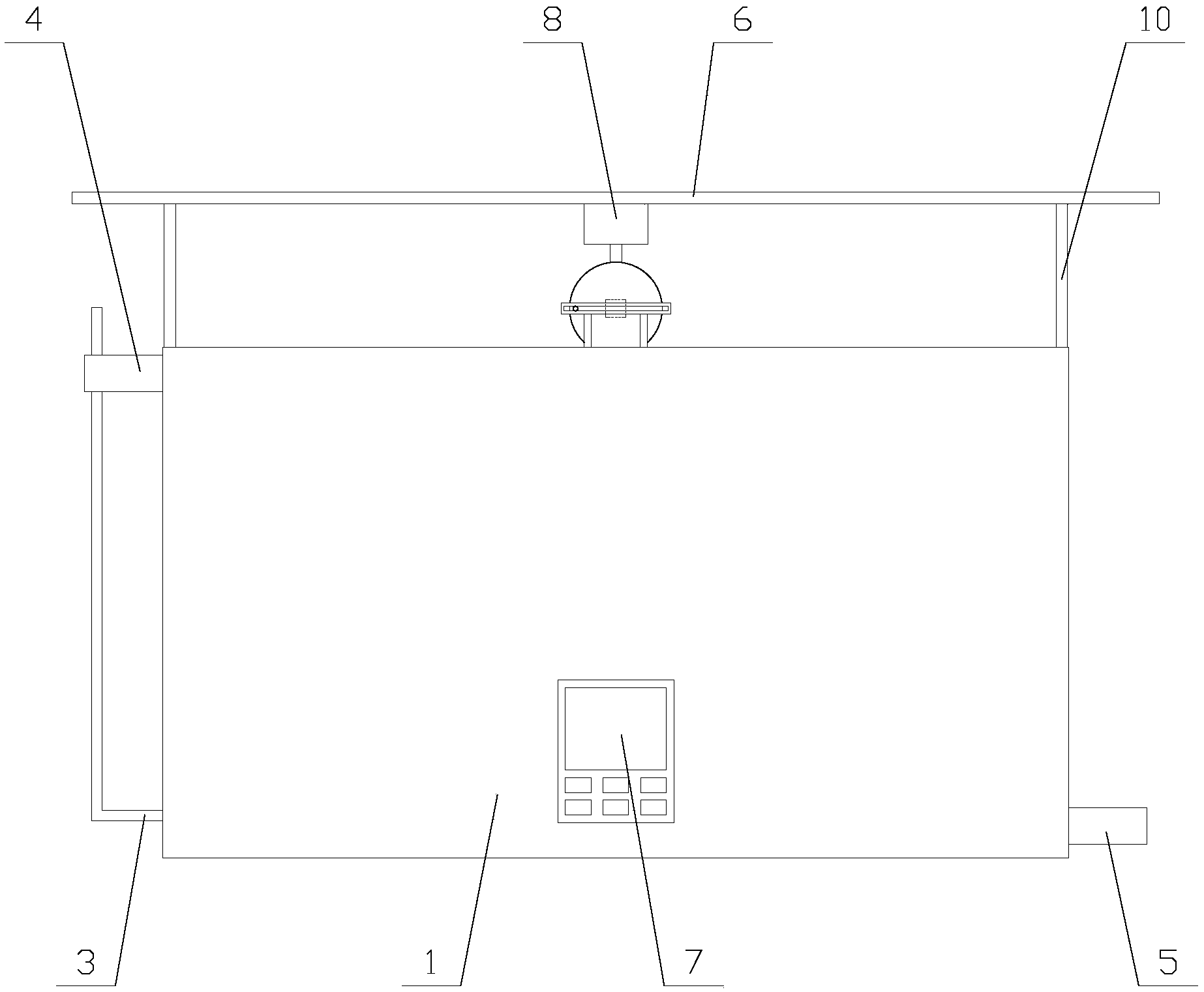

1.一种用于处理污水的高效型气浮系统，其特征在于，包括气浮池(1)、气浮机(2)、进气管(3)、进水管(4)、出水管(5)、顶板(6)、控制器(7)、第一电机(8)、第一驱动轴(9)、分布机构、搅动机构和若干支柱(10)，所述气浮机(2)固定在气浮池(1)内的底部，所述进气管(3)的一端与气浮机(2)连通，所述进气管(3)的另一端位于气浮池(1)的外部，所述进水管(4)固定在气浮池(1)的一侧的上方，所述出水管(5)固定在气浮池(1)的另一侧的下方，所述出水管(5)内设有阀门，所述支柱(10)周向均匀分布在气浮池(1)的上方，所述顶板(6)通过支柱(10)固定在气浮池(1)的上方，所述第一电机(8)固定在顶板(6)的下方，所述第一电机(8)与第一驱动轴(9)传动连接，所述分布机构和搅动机构均与第一驱动轴(9)连接，所述分布机构位于搅动机构的上方;
所述分布机构包括两个分布板(11)和两个分布组件，所述分布板(11)固定在第一驱动轴(9)上，两个分布组件分别位于分布板(11)的两侧，所述分布组件包括往复单元、往复板(12)和两个分布单元，所述往复单元与往复板(12)传动连接，所述分布单元与往复板(12)连接，所述分布单元与分布板(11)一一对应，所述分布单元包括驱动杆(13)、若干导向单元和若干连接杆(14)，所述往复板(12)与驱动杆(13)铰接，所述导向单元均匀分布在分布板(11)上，各连接杆(14)依次分布在相邻两个导向单元之间，所述导向单元包括固定轴(15)和导向板(16)，所述固定轴(15)固定在分布板(11)上，所述导向板(16)套设在固定轴(15)上，所述导向板(16)与连接杆(14)铰接，各导向板(16)中，最靠近第一驱动轴(9)的导向板(16)与驱动杆(13)铰接;
所述搅动机构包括第一锥齿轮(17)和两个搅动组件，所述第一锥齿轮(17)套设在第一驱动轴(9)上，两个搅动组件分别位于第一锥齿轮(17)的两侧，所述搅动组件包括第二锥齿轮(18)、转轴(19)、套环(20)、支架(21)和两个搅动板(22)，所述第二锥齿轮(18)与第一锥齿轮(17)啮合，所述转轴(19)与第二锥齿轮(18)固定连接，所述套环(20)套设在转轴(19)上，所述转轴(19)水平设置，所述套环(20)通过支架(21)与转轴(19)固定连接，两个搅动板(22)分别位于转轴(19)的两侧。
2.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述往复单元包括第二电机(23)、驱动轮(24)、驱动块(25)、驱动框(26)和两个竖杆(28)，所述第二电机(23)固定在第一驱动轴(9)上，所述第二电机(23)与PLC电连接，所述第二电机(23)与驱动轮(24)传动连接，所述驱动块(25)固定在驱动轮(24)的远离圆心处，所述驱动块(25)位于驱动框(26)的内侧，所述驱动框(26)通过两个竖杆(28)固定在往复板(12)的上方。
3.如权利要求2所述的用于处理污水的高效型气浮系统，其特征在于，所述往复单元还包括连接块(29)和两个限位环(30)，所述连接块(29)固定在第一驱动轴(9)上，两个限位环(30)分别固定在连接块(29)的两端，所述限位环(30)与竖杆(28)一一对应，所述限位环(30)套设在竖杆(28)上。
4.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述固定轴(15)的远离分布板(11)的一端设有凸板(31)，所述导向板(16)的一端抵靠在凸板(31)上，所述导向板(16)的另一端抵靠在分布板(11)上。
5.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述导向板(16)的远离分布板(11)的一端的两侧设有侧板(32)。
6.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述气浮机(2)的上方设有套管(33)，所述套管(33)套设在第一驱动轴(9)的底端。
7.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述搅动板(22)上设有若干通孔。
8.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述搅动机构还包括环形滑道(34)，所述环形滑道(34)固定在气浮池(1)的内壁上，所述转轴(19)的远离第二锥齿轮(18)的一端设有滑块(27)，所述滑块(27)与环形滑道(34)滑动连接。
9.如权利要求8所述的用于处理污水的高效型气浮系统，其特征在于，所述环形滑道(34)为燕尾槽。
10.如权利要求1所述的用于处理污水的高效型气浮系统，其特征在于，所述顶板(6)为光伏板。
说明书
一种用于处理污水的高效型气浮系统
技术领域
本发明涉及水污染治理设备领域，特别涉及一种用于处理污水的高效型气浮系统。
背景技术
气浮是气浮机的一种简称，也可以作为一种专有名词使用，即水处理中的气浮法，是在水中形成高度分散的微小气泡，粘附废水中疏水基的固体或液体颗粒，形成水、气、颗粒三相混合体系，颗粒粘附气泡后，形成表观密度小于水的絮体而上浮到水面，形成浮渣层被刮除，从而实现固液或者液液分离的过程。
但是现有的气浮系统在处理污水时，由于底部气浮机的位置固定，产生气泡后，气泡沿着固定的路径向上漂浮至污水液面上，在气泡上浮过程中，接触到的悬浮颗粒有限，因此在气浮时需要产生大量的微小气泡以保证对污水的净化处理效果，但是这样一来就降低处理效率，不仅如此，污水在气浮池中，部分颗粒物容易沉降到池底，导致气泡无法与其接触将其带至液面上，进而使得现有的气浮系统净化效果有限，从而降低了现有的气浮系统的实用性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于处理污水的高效型气浮系统。
本发明解决其技术问题所采用的技术方案是：一种用于处理污水的高效型气浮系统，包括气浮池、气浮机、进气管、进水管、出水管、顶板、控制器、第一电机、第一驱动轴、分布机构、搅动机构和若干支柱，所述气浮机固定在气浮池内的底部，所述进气管的一端与气浮机连通，所述进气管的另一端位于气浮池的外部，所述进水管固定在气浮池的一侧的上方，所述出水管固定在气浮池的另一侧的下方，所述出水管内设有阀门，所述支柱周向均匀分布在气浮池的上方，所述顶板通过支柱固定在气浮池的上方，所述第一电机固定在顶板的下方，所述第一电机与第一驱动轴传动连接，所述分布机构和搅动机构均与第一驱动轴连接，所述分布机构位于搅动机构的上方;
所述分布机构包括两个分布板和两个分布组件，所述分布板固定在第一驱动轴上，两个分布组件分别位于分布板的两侧，所述分布组件包括往复单元、往复板和两个分布单元，所述往复单元与往复板传动连接，所述分布单元与往复板连接，所述分布单元与分布板一一对应，所述分布单元包括驱动杆、若干导向单元和若干连接杆，所述往复板与驱动杆铰接，所述导向单元均匀分布在分布板上，各连接杆依次分布在相邻两个导向单元之间，所述导向单元包括固定轴和导向板，所述固定轴固定在分布板上，所述导向板套设在固定轴上，所述导向板与连接杆铰接，各导向板中，最靠近第一驱动轴的导向板与驱动杆铰接;
所述搅动机构包括第一锥齿轮和两个搅动组件，所述第一锥齿轮套设在第一驱动轴上，两个搅动组件分别位于第一锥齿轮的两侧，所述搅动组件包括第二锥齿轮、转轴、套环、支架和两个搅动板，所述第二锥齿轮与第一锥齿轮啮合，所述转轴与第二锥齿轮固定连接，所述套环套设在转轴上，所述转轴水平设置，所述套环通过支架与转轴固定连接，两个搅动板分别位于转轴的两侧。
作为优选，为了实现往复板的往复移动，所述往复单元包括第二电机、驱动轮、驱动块、驱动框和两个竖杆，所述第二电机固定在第一驱动轴上，所述第二电机与PLC电连接，所述第二电机与驱动轮传动连接，所述驱动块固定在驱动轮的远离圆心处，所述驱动块位于驱动框的内侧，所述驱动框通过两个竖杆固定在往复板的上方。
作为优选，为了固定竖杆的移动方向，所述往复单元还包括连接块和两个限位环，所述连接块固定在第一驱动轴上，两个限位环分别固定在连接块的两端，所述限位环与竖杆一一对应，所述限位环套设在竖杆上。
作为优选，为了使导向板紧贴分布板来回摆动，所述固定轴的远离分布板的一端设有凸板，所述导向板的一端抵靠在凸板上，所述导向板的另一端抵靠在分布板上。
作为优选，为了避免气泡脱离导向板，所述导向板的远离分布板的一端的两侧设有侧板。
作为优选，为了实现第一驱动轴的稳定转动，所述气浮机的上方设有套管，所述套管套设在第一驱动轴的底端。
作为优选，为了减小搅动板转动所受的阻力，所述搅动板上设有若干通孔。
作为优选，为了支撑转轴转动，所述搅动机构还包括环形滑道，所述环形滑道固定在气浮池的内壁上，所述转轴的远离第二锥齿轮的一端设有滑块，所述滑块与环形滑道滑动连接。
作为优选，为了防止转轴沿着套环滑动，所述环形滑道为燕尾槽。
作为优选，为了实现设备的节能环保，所述顶板为光伏板。
本发明的有益效果是，该用于处理污水的高效型气浮系统通过搅动机构对污水的底部搅动，便于其浮出底部的沉降物随气浮机产生的气泡向上浮动，改善了净化效果，与现有的搅动机构相比，该搅动机构作用范围广，不仅如此，通过分布机构对气浮机产生的气泡位置进行分布，使得气泡均匀分布在污水的各处，与悬浮颗粒接触，带动其上升至污水液面形成浮渣，从而提高了污水处理效率和设备的实用性，与现有的分布机构相比，该分布机构中，作为驱动源的第二电机位于污水的液面上方，可有效防止受到污水的腐蚀，保证设备长期运行。
